1-7
1
3.2 노즐종류
부품흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 .
여기에서는 각 헤드에 장착가능한 노즐에 대해 설명합니다 .
3.2.1 8 연 멀티헤드용 노즐
8 연 멀티헤드 (FNC) 타입에서는 , 1, 3, 5, 7 번 헤드에 6 종류의 노즐 ( 타입 A) 을 선택하여 장착할 수 있
습니다 . 2, 4, 6, 8 번 헤드에는 플라잉 노즐체인지 (FNC) 용 노즐 ( 타입 F) 이 장착되어 있습니다 . 8 연
멀티헤드 (SF) 타입에서는 , 6 종류의 노즐 ( 타입 A) 에서 헤드에 따라 선택하여 장착할 수 있습니다 . ( 수동
교환 )

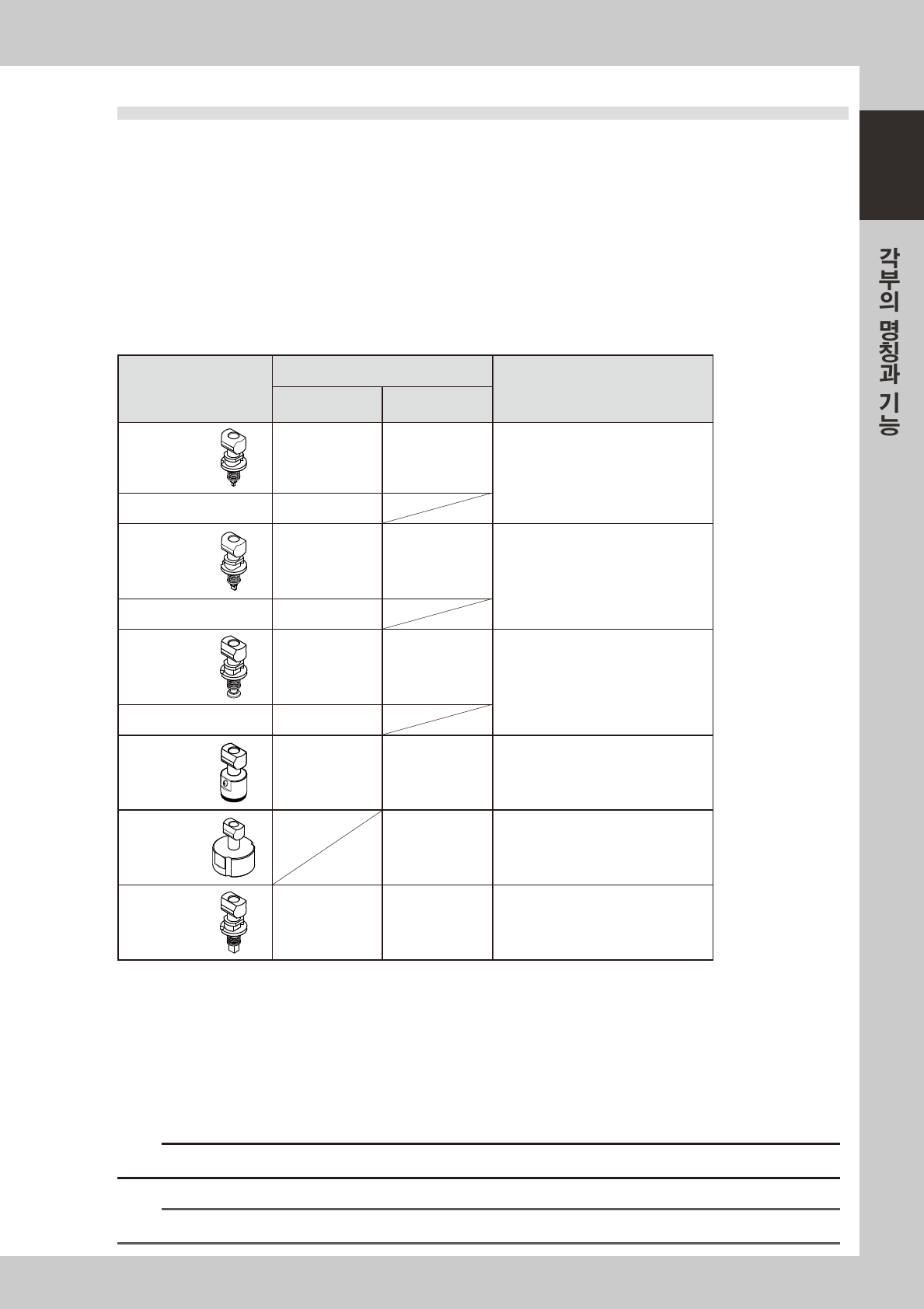

■ 표준 타입
표준타입노즐은 ,6종류의노즐로부터헤드에따라선택이가능합니다 .
노즐타입
장착가능 헤드 No.
대응부품 예
8 연 멀티
FNC 타입
8 연 멀티
SF 타입
타입301A
1,3,5,7 모든헤드
0603
~
1005 사이즈부품
타입301F 2,4,6,8
타입302A
1,3,5,7 모든헤드
1608
~
3216 사이즈부품
타입302F 2,4,6,8
타입303A
1,3,5,7 모든헤드
4532
~
7343 사이즈부품과 SOP
타입303F 2,4,6,8
타입304A
1,3,5,7 모든헤드 QFP 등
타입305A
모든헤드 QFP 와BGA 등
타입306A
1,3,5,7 모든헤드 원통형팁 ( 멜프형 )전용
타입 A 노즐
타입A 노즐 (301A,302A,303A,304A,305A,306A) 은 ,8 연멀티헤드SF 타입전체에장착할수있습니다 .또한 ,
8 연멀티헤드FNC 타입에서는 ,헤드1,3,5,7 에장착할수있습니다 .타입305A 노즐은 ,8 연멀티헤드FNC 타입에
는사용할수없습니다 .
타입 F 노즐
8 연멀티헤드FNC 타입에서는 ,헤드2,4,6,8 의끝단에플라잉노즐체인지 (FNC)기능이장착되어있습니다 .각헤드
에3 종류의노즐 ( 타입301F,302F,303F) 을장착할수있습니다 .
c
주의
노즐은YS88 을제외한YS 시리즈의전용노즐입니다 .다른장비에서는사용하지말아주십시오 .
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
1-8
1

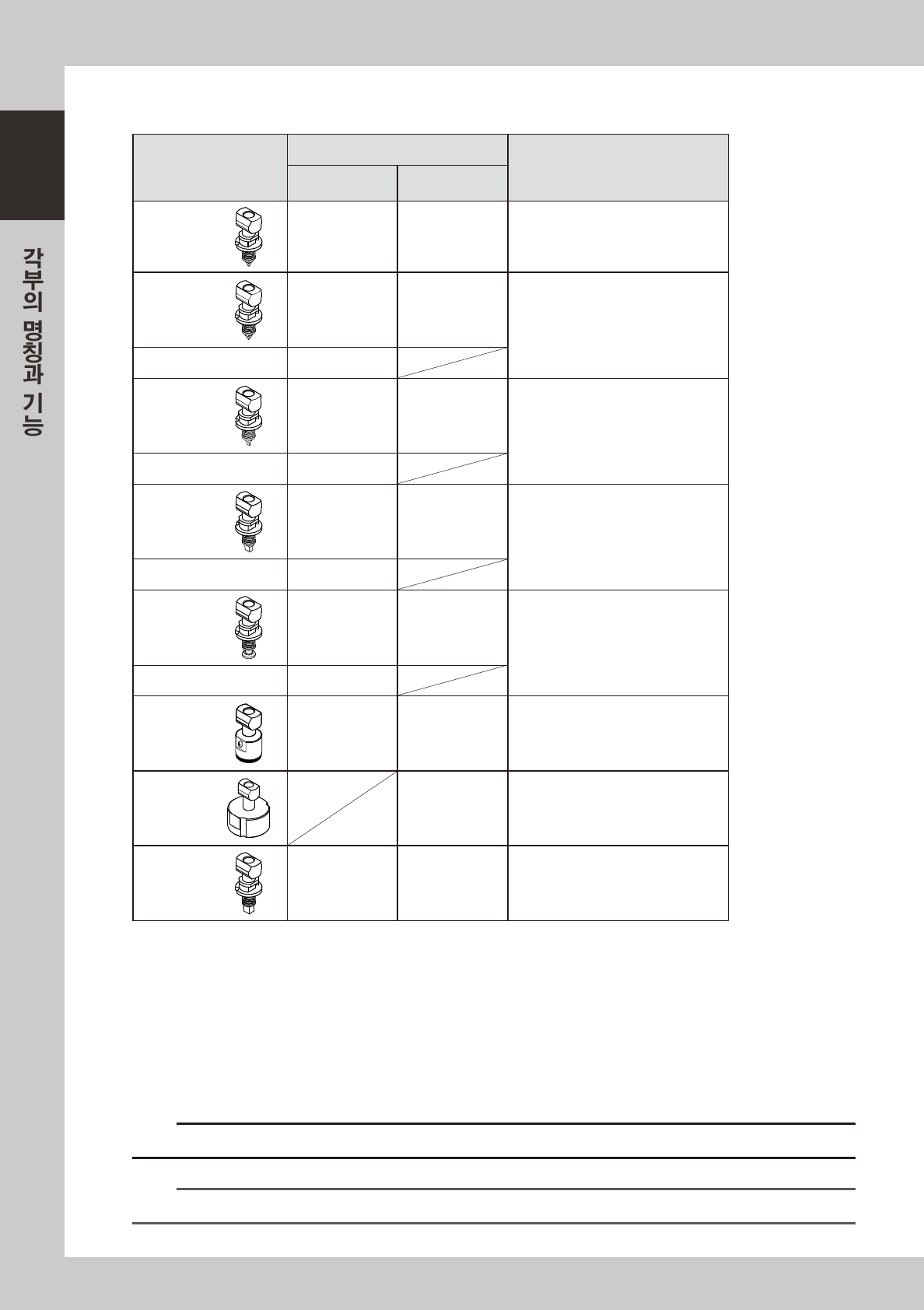

■ 협인접 타입
협인접타입의노즐은 ,8종류의노즐로부터헤드에따라선택이가능합니다 .
노즐타입
장착가능 헤드 No.
대응부품 예
8 연 멀티
FNC 타입
8 연 멀티
SF 타입
타입310A
1,3,5,7 모든헤드 0402
~
0603 사이즈부품등
타입311A
1,3,5,7 모든헤드
0603 사이즈부품
타입311F 2,4,6,8
타입312A
1,3,5,7 모든헤드
1005
~
1608 사이즈부품
타입312F 2,4,6,8
타입313A
1,3,5,7 모든헤드
2012
~
3225 사이즈부품
타입313F 2,4,6,8
타입314A
1,3,5,7 모든헤드
4532
~
7343 사이즈부품과 SOP 등
타입314F 2,4,6,8
타입315A
1,3,5,7 모든헤드 QFP 등
타입316A
모든헤드 QFP 와 BGA 등
타입317A
1,3,5,7 모든헤드 원통형칩 ( 멜프형 )전용
타입 A 노즐
타입A 노즐 (310A,311A,312A,313A,314A,315A,316A,317A) 은 ,8 연멀티헤드SF 타입전체에장착할수있습
니다 .또한 ,8 연멀티헤드FNC 타입에서는 ,헤드1,3,5,7 에장착할수있습니다 .타입316A 노즐은 ,8 연멀티헤드
FNC 타입에서는사용할수없습니다 .
타입 F 노즐
8 연멀티헤드FNC 타입에서는 ,헤드2,4,6,8 의선단에플라잉노즐체인지 (FNC)기능이갖추어져있습니다 .FNC 헤
드에장착하는노즐은선택할수있습니다 .편성은( 타입311F,312F,313F)또는( 타입312F,313F,314F) 의2 종류
입니다 .
c
주의
노즐은YS88 을제외한YS 시리즈의전용노즐입니다 .다른장비에서는사용하지말아주십시오 .
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
1-9
1
3.3 노즐스테이션 ( 옵션 )
노즐 스테이션이 겸비되어 있으면 , 자동교환을 하기 위한 각종 노즐을 장착할 수 있습니다 .
YS100 의 FNC 에서는 , 헤드 1, 3, 5, 7 노즐을 자동 교환할 수 있습니다 .( 헤드 2, 4, 6, 8 은 불가 )
YS100 의 SF 에서는 , 모든 헤드에서 노즐을 자동 교환할 수 있습니다 .
노즐 스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
FNC사양
30X타입
H1-304A
H1-301A
H7-304A
H3-304A
H1-302A
H3-302AH5-302A
H7-302A
H3-301AH5-301AH7-301A
8 7 6 5 4 3 2 1
33
34
35
32 31 30 29 28 27 26 25
38 37
36
40 39
16 15 14 13 12 11 10 9
24 23 22 21 20 19 18 17
H3-304A
H1-302A
노즐번호
헤드 번호
27 10 7 -L1- 0 0
H4-302A
H5-304A
H3-304A
H6-302A
H1-304A
H8-303A
H5-302A
H2-303A
H4-303A
H2-302A
H6-303A
H3-302A
H8-302A
H7-304A
H7-302A
H1-302A
H1-301A
H2-301AH4-301AH6-301AH8-301A
H3-301AH5-301AH7-301A
35
32 31 30 29 28 27 26 25
38 37
40 39
24 23 22 21 20 19 18 17
8 7 6 5 4 3 2 1
33
34
36
16 15 14 13 12 11 10 9
H1-302A
노즐번호
헤드 번호
SF사양
30X타입
H1-305A
27 10 8-L1- 0 0
