1-14
1
4.1.2 피더 일괄교환대차
그 다음 생산할 기판에서 사용할 피더를 미리 세팅해서 대차단위로 교환하는 장치입니다 .

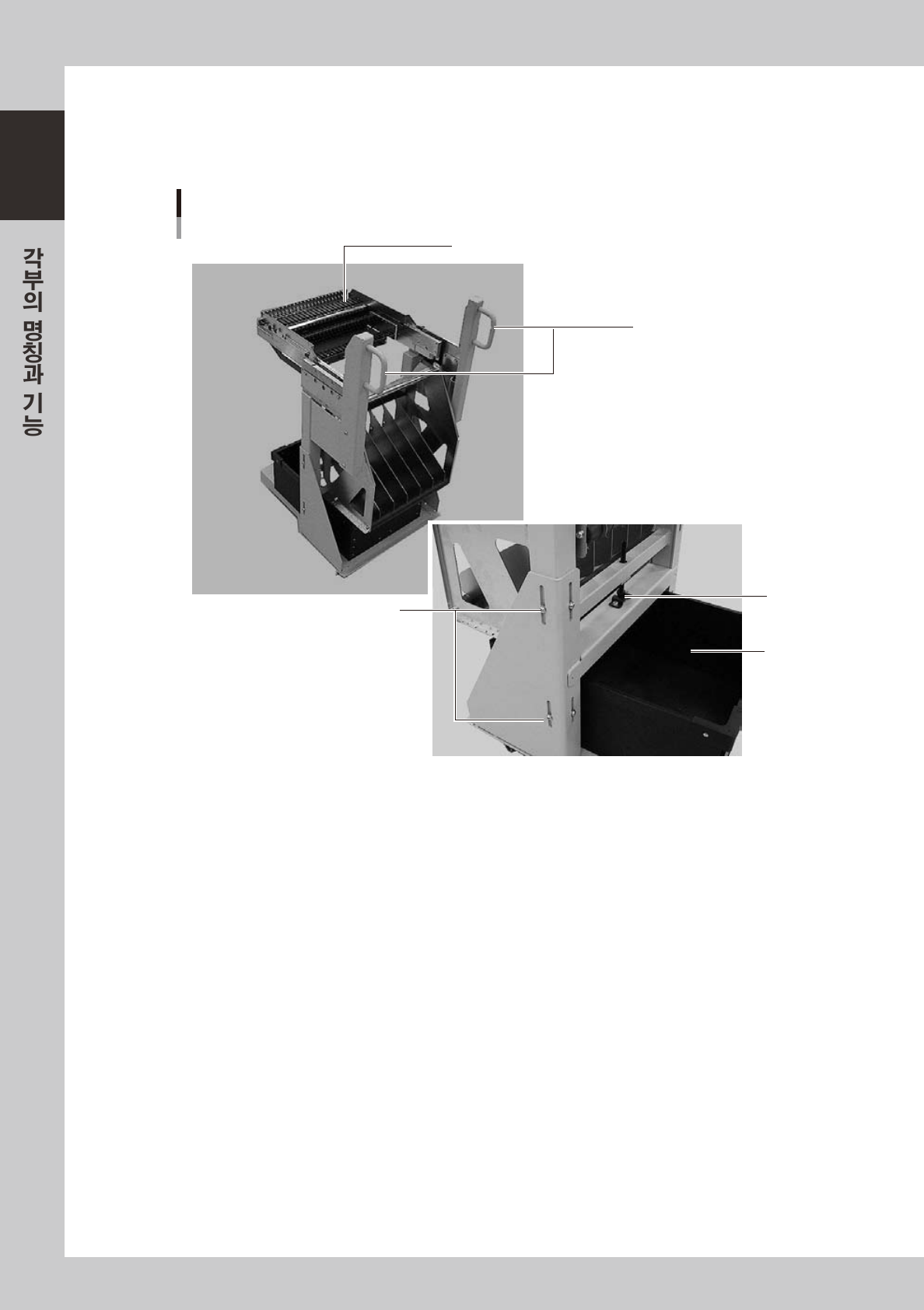

■ 일괄교환 대차측
일괄교환 대차 본체
1
2
5
3
4
27113-L1-0 0
1. 핸들
일괄교환대차를이동시킬때는이핸들을사용하여주십시오 .
2. 피더 플레이트
SS 피더 (8mm) 를24 개까지장착할수있습니다 .
3. 상하 이동부 고정 볼트
마운터의높이에맞추어피더플레이트부의높이를조정할필요가있을때는이볼트의조임위치를변경합니다 .(8 군데 )
4. 공 테이프 박스 ( 옵션 )
부품사용후의빈테이프를폐기하기위한상자입니다 .
5. 높이조정 볼트
고정볼트를푼다음 ,이볼트를돌려서높이를조정합니다 .
1-15
1
4.2 트레이로부터 공급
외부 공급장치 ( 트레이체인저 ) 에는 , 이동헤드와 중계스테이션을 사용해서 공급하는 dYTF 와 본체의 헤드
를 직접 사용하는 sATS 가 있습니다 .
4.2.1 dYTF 본체
dYTF 의 각부의 명칭과 기능에 대해서 설명합니다 .
dYTF본체
매거진 도어측
7. 팔레트 인디케이터
1. 안전커버
2. 매거진 도어
（스테이지 1）
3. 매거진 도어
（스테이지 2）
4. 비상정지 버튼
5. 도어 스위치
（스테이지 1）
5. 도어 스위치
（스테이지 2）
6. 티칭 패널
8. 컨베이어 동작 스위치
27114 -L1- 00
1. 안전커버
전원이ON상태에서이커버를열면 ,비상정지상태로됩니다 .운전중에는이커버를닫은상태로해주십시오 .
2. 매거진 도어 ( 스테이지 1)
이도어를열어서 ,스테이지1( 자동트레이 1) 의팔레트또는매거진을교환합니다 .윗쪽이매거진1,아래쪽이매거진2
가됩니다 .
3. 매거진 도어 ( 스테이지 2)
이도어를열어서 ,스테이지2( 자동트레이 2) 의팔레트또는매거진을교환합니다 .윗쪽이매거진1,아래쪽이매거진2
가됩니다 .
4. 비상정지 버튼
이버튼을누르면비상정지상태로됩니다 .마운터의비상정지버튼과같은기능을합니다 .
5. 도어 스위치
이스위치를「OPEN」으로하면도어잠금이해제되어 ,매거진도어를열수있습니다 .「CLOSE」로하면매거진도어가
잠겨서스위치램프가점등합니다 .
6. 티칭 패널
팔레트상의트레이부품의위치를티칭할때사용합니다 .
1-16
1
7. 팔레트 인디케이터
부품정보에설정되어있는팔레트번호가점등하여 ,팔레트상의트레이부품이없어지면팔레트번호가점멸합니다 .( 아래
표참조 )각매거진에15 등씩 ,합계60 등의인디케이터가있습니다 .
새팔레트를세팅한후 ,점멸하고있는인디케이터버튼을눌러서리세트합니다 .
■ 팔레트 인디케이터 번호와 매거진의 관계
팔레트 인디케이터 번호 매거진
1
〜
15 스테이지 1 의매거진 1
16
〜
30 스테이지 1 의매거진 2
101
〜
115 스테이지 2 의매거진 1
116
〜
130 스테이지 2 의매거진 2
■ 팔레트 인디케이터 점등 패턴
◎：점멸●：점등○：소등
팔레트의 상태 부품의 상황 점등상태
1 개의팔레트에1 종류의부품
부품보충완료 ●
부품소진 ◎
부품사용중 ●
1 개의팔레트에여러종류의부품
팔레트상의모든부품보충완료 ●
팔레트상의모든부품의소진 ◎
복수부품중적어도1 종류가부품소진 ◎
기판데이터에서사용할부품이지정되어있지않다 . ○
8. 컨베이어 동작 스위치
AUTO/MANUAL: 컨베이어동작의AUTO/MANUAL 모드를전환합니다 .
CHECK: 컨베이어동작을MANUAL 모드로해서기판의육안검사를할때사용합니다 .
이동탑재 헤드•중계 스테이션
3. 중계 스테이션（마운터 측）
2. DX축
1. 이동탑재 헤드
27115-L1- 0 0
1. 이동탑재 헤드
dYTF 는2 연이동탑재헤드2 대를갖추고있습니다 .팔레트상의트레이부품을흡착해서마운터측의중계스테이션에
공급합니다 .
2. DX 축
이동탑재헤드를dYTF 와중계스테이션의사이를왕복이동시킵니다 .
3. 중계 스테이션 ( 마운터 측 )
dYTF 의이동탑재헤드로부터부품을받는중계스테이션입니다 .2 연흡착포인트를가진중계스테이션이2 대갖추어져
있어 ,마운터의헤드가부품을흡착할때상승합니다 .
