5. 컨베이어 유니트와 부품인식 장치

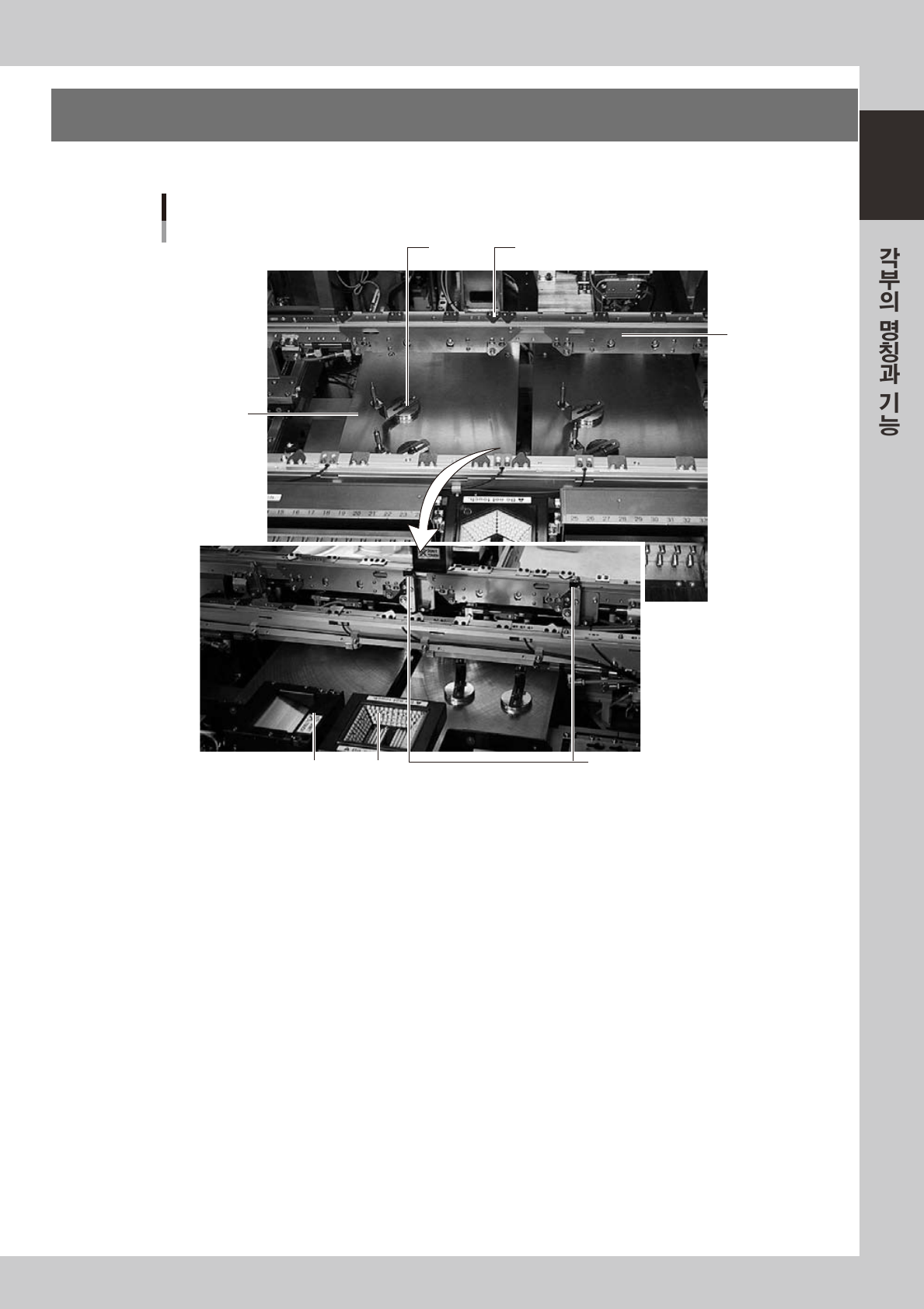

기판을고정하기위해사용하는컨베이어유니트에대해설명합니다 .
5
2
1
7 6
3
4
뒤에서 본 사진
컨베이어 유니트
27117-L1- 00
1. 메인스톱퍼
컨베이어내에반입된기판은메인스톱퍼에닿아서정지합니다 .( 더블스톱퍼는옵션 )
2. 푸쉬업 플레이트
푸쉬업상에푸쉬업핀을설치하고 ,기판을아래방향에서부터서포트합니다 .
3. 푸쉬업 핀
푸쉬업상에설치하고 ,기판을아래방향으로부터고정합니다 .
4. 기판누름 플레이트
기판고정시에위에서부터기판의틀을누릅니다 .
5. 클램프식 기판고정 유니트
기판의틀을아래방향으로부터끼워고정합니다 .
6. 멀티 카메라
부품인식용카메라로 ,앞뒤에한대씩장착되어있습니다 .
7. 코플러내리티 체커 ( 옵션 )
멀티카메라와연동해서부품의리드또는BGA 의리니어리티와코플러내리티를측정합니다 .
1-20
1
6. 축구성

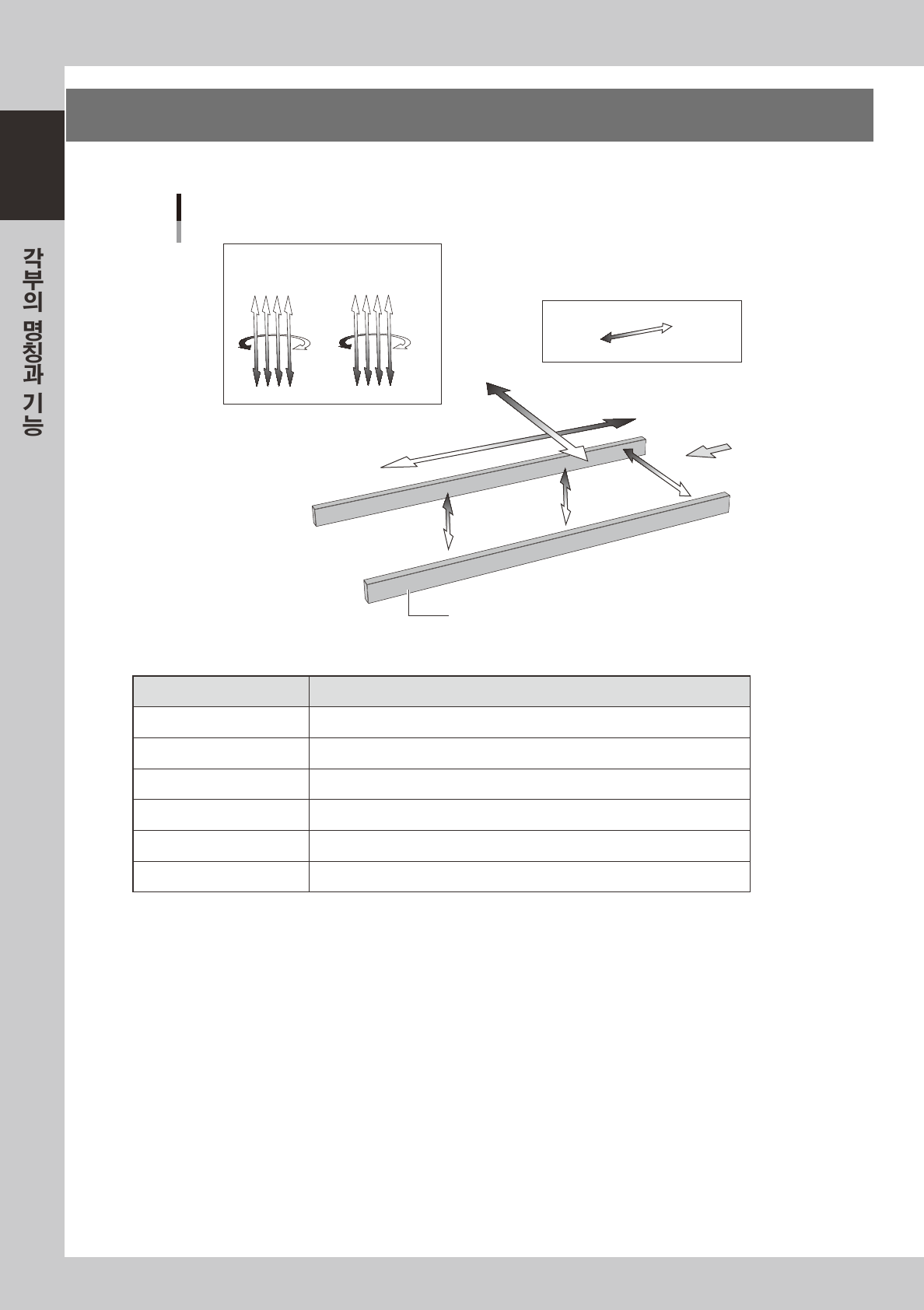

장비의Servo 모터제어에의한축구성및동작방향에대해설명합니다 .
Y 축
X 축
W 축
PU2 축
(옵션)
PU1 축
R2 축 R1 축
헤드
축 구성
Z1 Z2 Z3 Z4
Z5 Z6 Z7 Z8
플러스방향
마이너스방향
컨베이어 레일
PCB
27118 - L1- 0 0
■ 각 축의 기능
축명칭 기능
•
역할
X축 컨베이어의기판반송방향과평행으로헤드를이동합니다 .
Y축 컨베이어의기판반송방향과수직으로헤드를이동합니다 .
Z1~Z8 축 각헤드로부품흡착
•
탑재헤드를상하로이동합니다 .
R1~R2 축 각헤드로노즐샤프트를회전시킵니다 .
W축 컨베이어폭을변경합니다 .
PU1,PU2( 옵션 ) 축 푸쉬업플레이트를상하로이동합니다 .
1-21
1
7. 블로우 스테이션

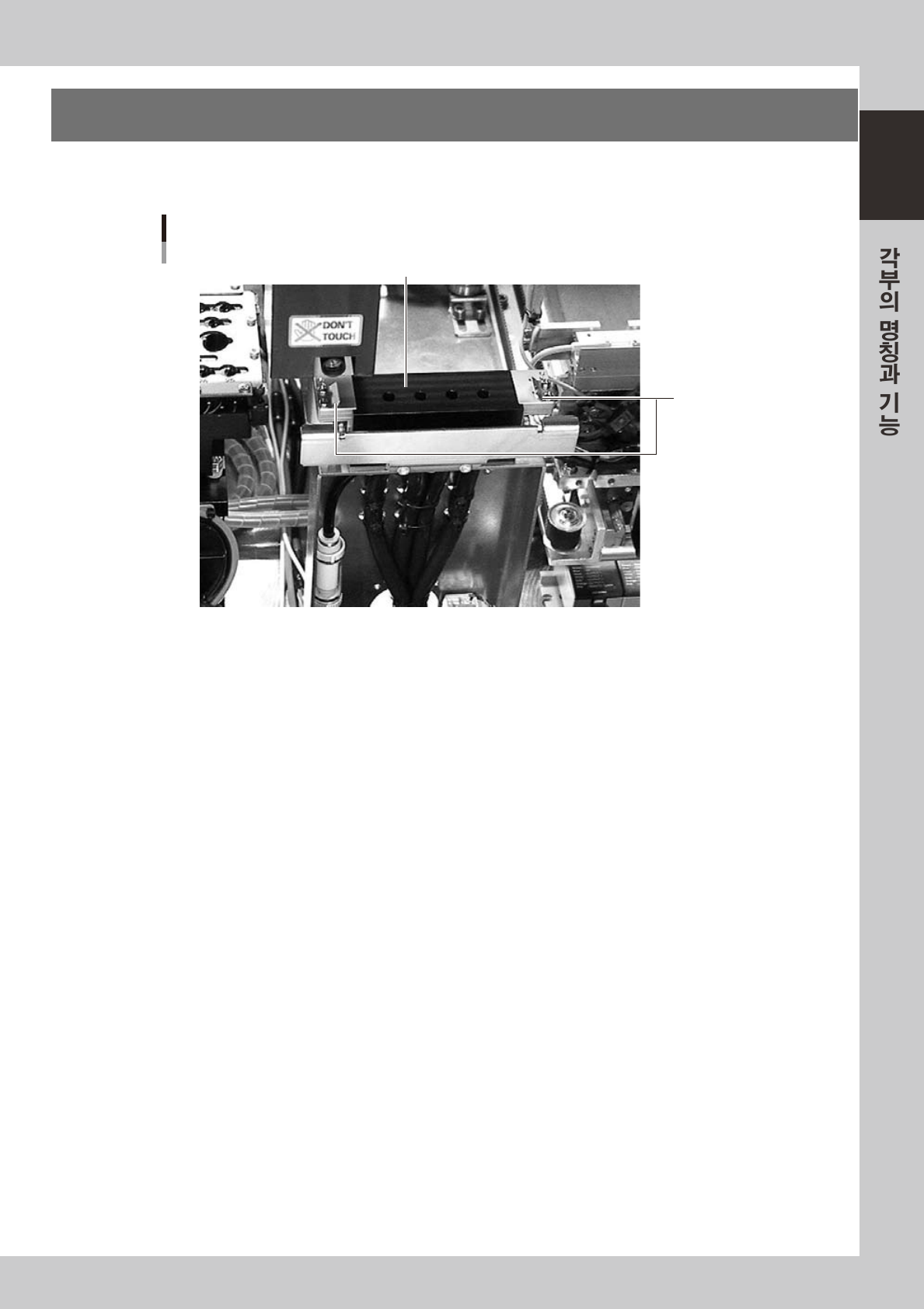

블로우스테이션은 ,각스테이지에배치되어있습니다 .노즐및샤프트내에고압블로우로먼지를털어내고청소
하는기능을사용할수있습니다 .
블로우 스테이션
블로우 스테이션
노즐방치
검지센서
