1-21 1 7. 블로우 스테이 션 블 로 우스 테 이션 은 ,각스테 이지 에배 치 되 어있 습니 다 .노 즐및샤프트 내 에고 압블 로 우 로먼 지 를털 어 내 고청소 하는기능을사용 할수있 습 니 다 . 블로우 스테이션 블로우 스테이션 노즐방치 검지센서 27119 - L1- 0 0
1-20
1
6. 축구성
장비의Servo 모터제어에의한축구성및동작방향에대해설명합니다 .
Y 축
X 축
W 축
PU2 축
(옵션)
PU1 축
R2 축 R1 축
헤드
축 구성
Z1 Z2 Z3 Z4
Z5 Z6 Z7 Z8
플러스방향
마이너스방향
컨베이어 레일
PCB
27118 - L1- 0 0
■ 각 축의 기능
축명칭 기능
•
역할
X축 컨베이어의기판반송방향과평행으로헤드를이동합니다 .
Y축 컨베이어의기판반송방향과수직으로헤드를이동합니다 .
Z1~Z8 축 각헤드로부품흡착
•
탑재헤드를상하로이동합니다 .
R1~R2 축 각헤드로노즐샤프트를회전시킵니다 .
W축 컨베이어폭을변경합니다 .
PU1,PU2( 옵션 ) 축 푸쉬업플레이트를상하로이동합니다 .
1-21
1
7. 블로우 스테이션
블로우스테이션은 ,각스테이지에배치되어있습니다 .노즐및샤프트내에고압블로우로먼지를털어내고청소
하는기능을사용할수있습니다 .
블로우 스테이션
블로우 스테이션
노즐방치
검지센서
27119 -L1-00
1-22
1
7.1 노즐 샤프트 블로우의 실행방법
노즐 샤프트 블로우의 임의의 타이밍으로 수동으로 실행하는 방법에 대해서 설명합니다 .
1
[ 장치 ] -「헤드」화면을 표시합니다 .
2

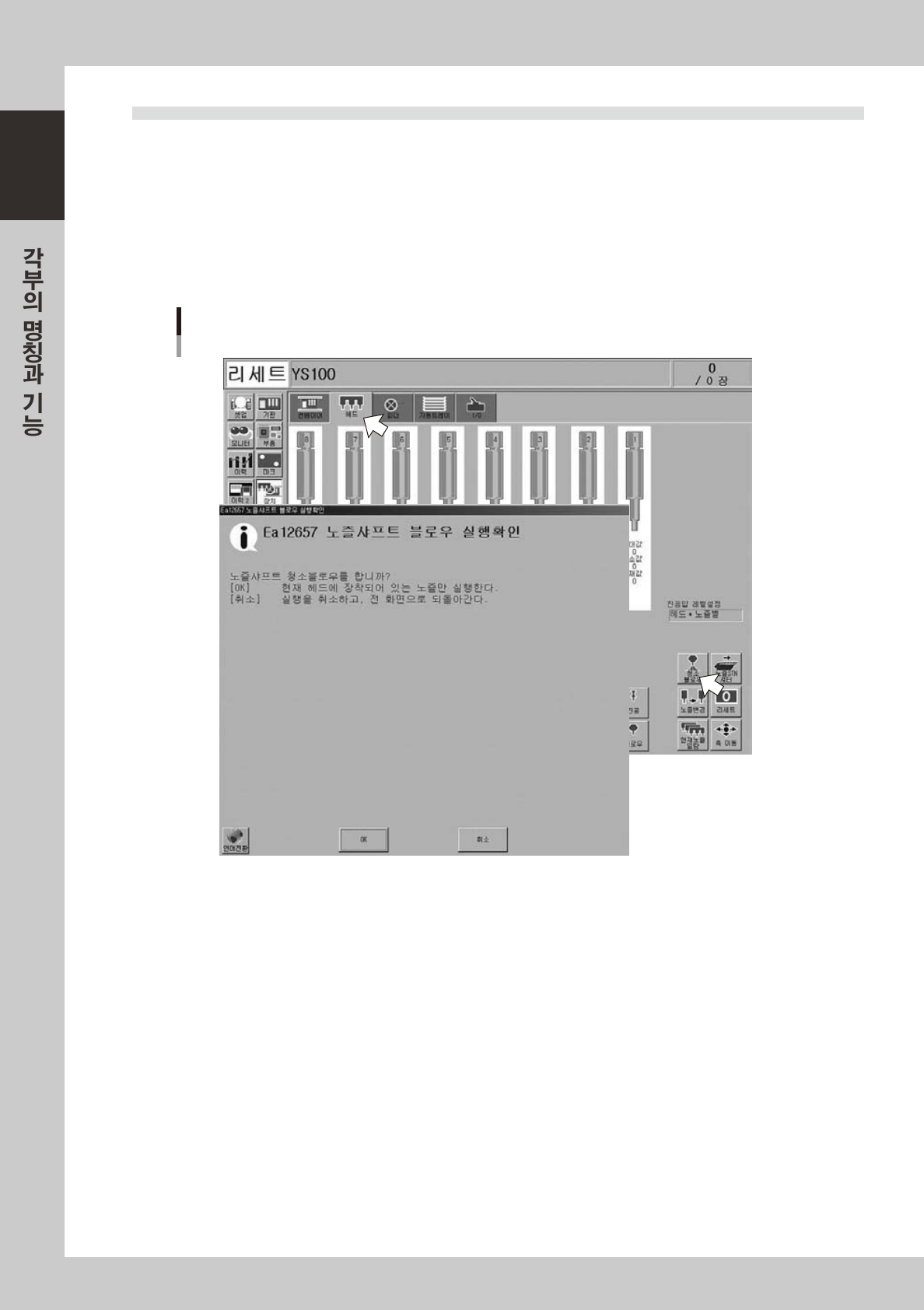

[ 청소 블로우 ] 버튼을 누릅니다 .
「노즐샤프트블로우실행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[OK] 버튼을누르고 ,다음Step 으로진행해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료해주십시오 .
노즐샤프트 블로우
28100 -L1- 00
