1-26
1
3

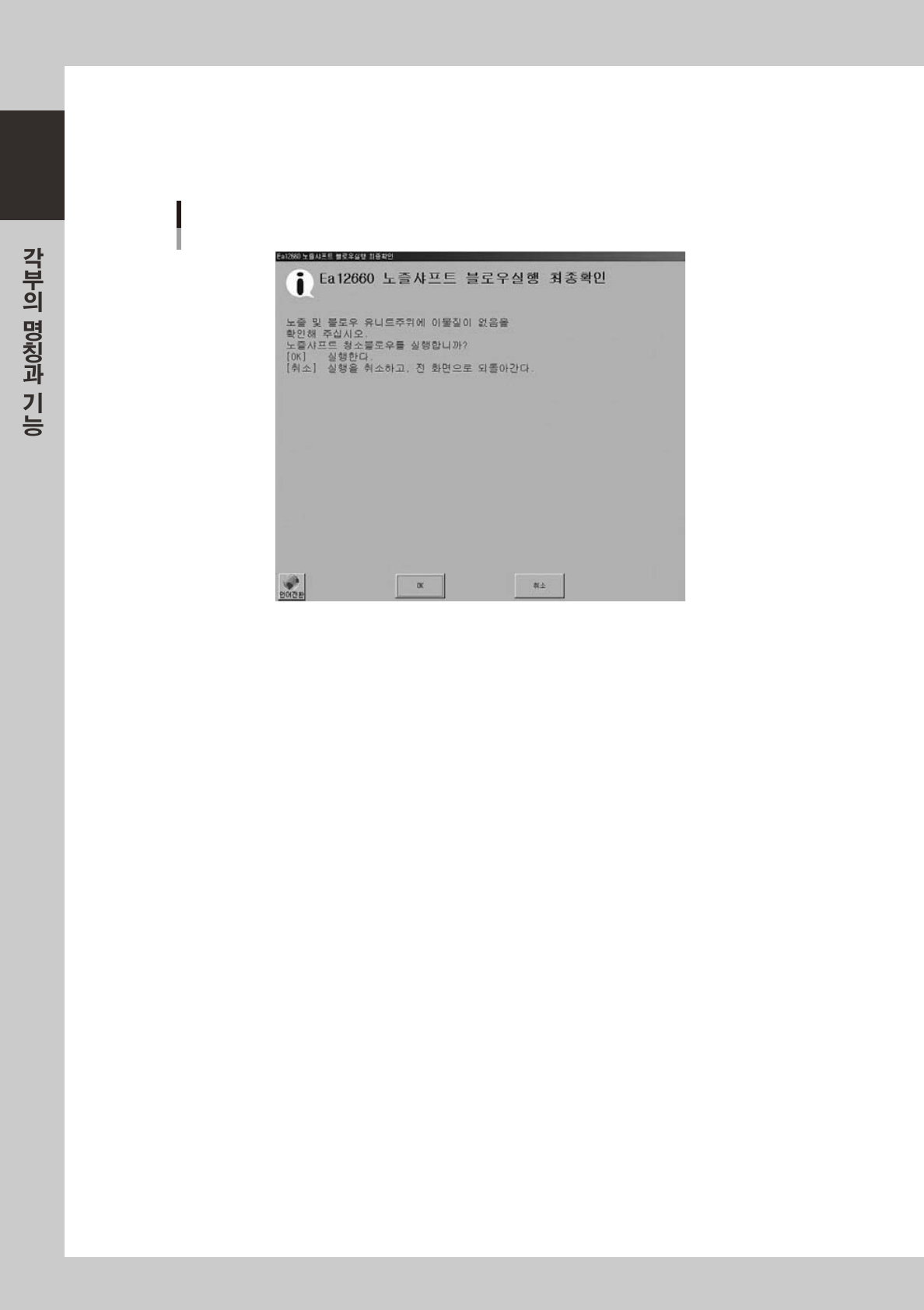

「노즐샤프트 블로우 실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고해당하는버튼을눌러주십시오 .
[OK] : 노즐샤프트청소블로우를실행합니다 .
[ 취소 ] : 노즐샤프트청소블로우를실행하지않고 ,[ 장치 ]-「헤드」화면으로되돌아갑니다 .
「노즐샤프트 블로우실행 최종확인」대화창
28104-L1- 0 0
■ 안전체크 기능
노즐샤프트 블로우 기능에는 , 다음과 같은 안전체크 기능이 부가되어 있습니다 .
•
노즐샤프트 블로우 중단경고
노즐샤프트블로우실행중에비상정지와인터락등으로운전을정지시키면 ,헤드가곧바로상승합니다 .그런경우 ,블로
우가계속된채로헤드가상승하여노즐이빠질가능성이있습니다 .
그때문에 ,노즐샤프트블로우를실행중에운전정지를한경우는「노즐샤프트블로우노즐확인」대화창을표시합니다 .
•
노즐방치 검지센서 체크
노즐샤프트블로우기능에서는청소시에고압블로우를불기때문에 ,실행중에운전정지를하면헤드에서노즐이빠져버릴
가능성이있습니다 .헤드에서노즐이빠져서 ,블로우스테이션상에방치된채로자동운전이실행되면다른헤드와멀티
MACS 유니트와간섭될위험이있습니다 .그때문에 ,블로우스테이션상에노즐방치감지센서가배치되어 ,장비는이것
을상시감시하고있습니다 .
노즐샤프트블로우실행시의헤드하강중이외에이센서가차단되었을경우에는 ,「인터락에러」가발생해서 ,장비는인
터락상태가되어서동작할수없습니다 .
1-27
1
8. 테이프커터(옵션)
YS 시리즈부터내장형테이프커터가옵션으로장착되어있습니다 .자동운전중의테이프커터동작은하기의2
종류가있고 ,양쪽동작을병행할수도있습니다 .
테이프커터의 동작사양을 아래에 표시합니다 .
•
실장중 : 부품흡착을완료하고 ,부품실장중에테이프커팅을실행합니다 .
•
반송중 : 실장완료부터출구로의기판반송마다테이프커팅을실행합니다 .
■ 테이프커터의 개폐동작 타이밍
•
원점복귀시（폐→개）
원점복귀동작직후에자동적으로모든테이프커터를강제적으로오픈동작을합니다 .
•
자동운전 시작시 , 자동운전 리세트시（폐→개）
모든테이프커터를강제적으로닫고나서오픈동작을실시합니다 .
•
장 비 전 원 O F F 시（ 개 → 폐）
장비전원OFF 시 ,확인대화창이표시되어처리방법을안내합니다 .[OK] 버튼을누르면모든테이프커터의닫는동작
을합니다 .
8.1 실장중의 테이프 커팅
피더가 실제로 테이프를 보낸 길이 ( 테이프 전송길이 ) 를 바탕으로 , 실장동작 중에 테이프커팅 동작을 합니
다.
•
테이프 전송길이
부품흡착동작시에 ,흡착한부품의전송피치와테이프전송횟수로부터피더1 개당계산한길이입니다 .
하나의테이프커터내에보내어진길이가가장긴테이프를기준으로 ,실장중에테이프커팅을해야할지판단합니다 .
•
전송피치
SS 피더에각스테이션에서설정 ( 메모리 ) 한전송피치 ,또는기판데이터에서설정한전송피치를사용하여계산합니다 .
•
실행타이밍
테이프커팅동작은 ,부품인식에서실장동작사이에실행합니다 .
단 ,다음흡착그룹의부품을보내기시작하는타이밍까지테이프커팅동작이완료되지않을경우는 ,테이프커팅처리가
완료될때까지실장동작을하지않습니다 .
•
실행조건
장비설정에서미리설정된「표준커트길이」에서「최장커트길이」와의사이에서실장중인테이프커팅을실행합니다 .
1.테이프전송길이가최장커트길이를넘을경우는 ,반드시테이프커팅동작을합니다 .
2.테이프전송길이가표준커트길이를넘을경우는 ,기본적으로테이프커팅동작을합니다 .
n
요점
테이프커팅 동작이 정상적으로 종료된 타이밍에서 카운트하고 있는 테이프 길이를 리세트합니다 .
■ 테이프 커팅을 보류하는 케이스
•
복수의테이프커터상의피더가동시에표준커트길이이상및최장커트길이미만에달한경우에는 ,테이프전송길이가
긴쪽을실행하고 ,짧은쪽테이프커팅동작은보류됩니다 .
•
표준커트길이를넘을경우라도 ,그흡착그룹에서사용하고있는헤드수량이소정의수량이하일경우에는 ,실장동작을
기다리지않게할목적으로테이프커팅동작을보류합니다 .
1-28
1
8.2 반송중의 테이프 커팅
실장 완료후 , 출구로 기판반송을 할때마다 , 모든 테이프 커터에 있어서 무조건 테이프 커팅 동작을 합니다 .
다만 , 뒤쪽 피더플레이트를 사용하지 않고 , 뒤쪽에 배치한 피더가 전회의 테이프 커팅 실행시부터 한 번도
테이프 전송을 실시하지 않은 경우는 , 뒤쪽 테이프 커터에 대해서는 동작하지 않습니다 .
•
실행타이밍
기판실장완료후 ,기판고정을해제하고출구까지반송하는타이밍에서테이프커팅동작을실행합니다 .
•
실행조건
기판실장완료후에 ,기판을출구까지반송할때마다테이프커팅을하고 ,설정상유효한모든테이프커터의테이프커팅
동작을실행합니다 .
8.3 제한사항 ( 주의 )
실장 택타임에 영향을 주는 조건
•
전후의테이프커터의테이프전송길이가동시에최장커트길이를넘을경우 ,양쪽커터를교차로커팅동작을시키기때
문에 ,실장동작에대기시간이발생하는경우가있습니다 .
•
테이프커터의밸브와실린더고장등으로 ,커팅동작속도가저하된경우 ,실장동작에대기시간이발생할가능성이있습
니다 .
반송중의 테이프 커팅만 운용시
한기판당한피더의부품반송길이가긴기판데이터사용시에는 ,테이프커팅후의테이프가테이프배출구에걸려서덤프
박스에도달하지않을경우가있으므로주의가필요합니다 .
표준커트 길이 / 최장커트 길이 설정에 관해서
「실장중커트」로운용할경우 ,표준커트길이및최장커트길이를크게설정하면 ,테이프를커팅할경우에걸리기쉬워집
니다 .테이프커팅후의테이프가잘배출되지않을경우에는 ,이설정길이를짧게설정할필요가있습니다 .
기준으로는 ,표준커트길이가80mm,최장커트길이가120mm 입니다 .
n
요점
비상정지 상태 , 인터락시는 버튼조작을 할 수 없습니다 .
