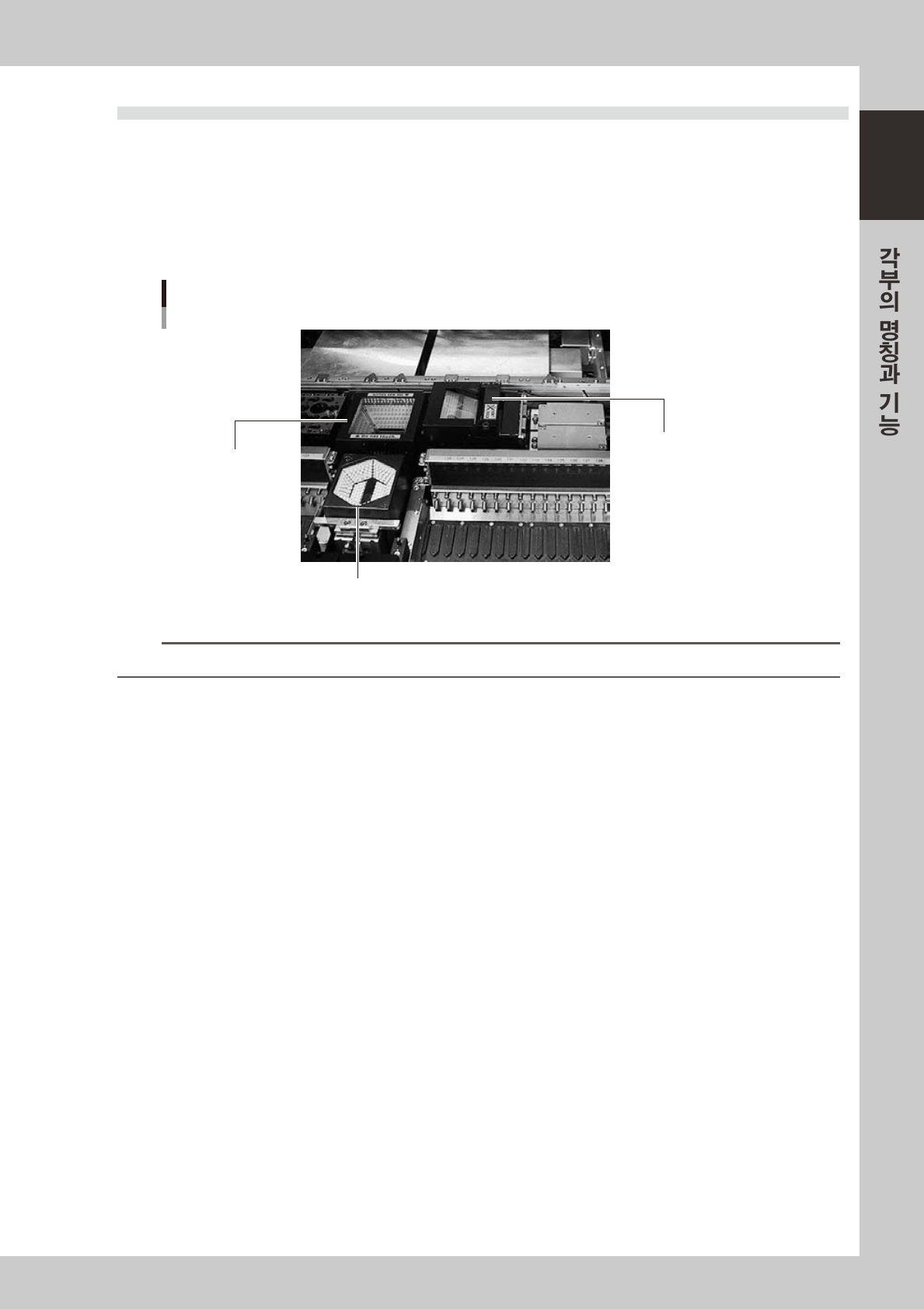

9.3 코플러내리티 체커
QFP•SOP 리드 또는 BGA 범프의 리니어리티와 코플러내리티를 고속 측정해서 양부 판정을 합니다 .
기능에는 하기의 2 가지가 있습니다 .
•
코플러내리티 체크
리드부품및볼부품의단자최하면의균일성을검사합니다 .
•
부품인식면 높이체크
리드부품이뒤집혀서탑재되는것을방지합니다 .
코플러내리티 체커
멀티카메라(표준)
코플러내리티 체커
싱글카메라
27123-L1- 00
n
요점
코플러내리티 체커의 사용방법에 대해서는 YS 시리즈의 프로그래밍 메뉴얼을 참조하여 주십시오 .
제 2 장 기본적인 조작에 대해서
목차
1. 조작전에 2-1
1.1 비상정지의 해제방법 2-1
1.2 에러의 클리어 방법 2-2
1.3 대표적인 에러와 대처방법 2-3
2. 조작화면과 각종버튼 2-10
2.1 조작화면의 기본구성 2-10
2.2 셋업화면 2-13
2.3 장치화면 2-14
3. 장비의 기동과 종료 2-19
3.1 시작전 점검을 한다 2-20
3.2 장비를 기동한다 2-21
3.3 워밍업을 실행한다 2-23
3.4 컨베이어의 셋업을 실행한다 2-25
3.4.1 작업의흐름 2-25
3.4.2 컨베이어폭 2-26
3.4.3 기판누름플레이트 2-27
3.4.4 푸쉬업핀 2-28
4. 부품 공급 장치의 준비 2-29
4.1 테이프 피더 2-29
4.1.1 테이프의세팅 2-29
4.1.2 테이프전송피치설정 2-34
4.1.3 실장기에의설치 2-38
4.2 와이드 멀티스틱 피더 2-39
4.2.1 트랙과스틱의세팅 2-39
4.2.2 실장기에의설치 2-42
4.3 트레이체인저 2-43
4.3.1 부품트레이를팔레트에세팅한다 2-44
4.3.2 팔레트를매거진에세팅한다 2-45
4.3.3 운전중의매거진이나팔레트의교환 (dYTF 의예 ) 2-47
5. 실장기측의 설정 2-50
5.1 부품 공급형태의 설정 2-50
5.2 동작확인 2-54
2-1
2
1. 조작전에
기계의비상정지해제와에러클리어방법을설명합니다 .기계를조작하기전에읽으시기바랍니다 .
■ 기계조작상의 주의사항
•
가동중에에어를OFF 하지말아주십시오 .제어되지않고동작하므로 ,오동작할우려가있습니다 .
•
보수작업을실행하기전에 ,반드시실린더내에공기압이남아있지않는것을확인해주십시오 .
■ 정전시의 주의사항
자동운전중에정전이된경우 ,재통전후의오동작을방지하기위해 ,메인스위치를OFF 로해주십시오 .
1.1 비상정지의 해제방법
비상정지를 해제할 때는 아래와 같은 순서로 하시기 바랍니다 .
1
비상정지 버튼을 원상태로 되돌립니다 .
비상정지버튼이눌러져있는경우 ,오른쪽으로돌려서해제해주시기바랍니다 .
2
안전을 확인합니다 .
비상정지해제후의운전에대비해서 ,주위의안전을확인해주시기바랍니다 .
3
「READY」버튼을 누릅니다 .
「READY」버튼을눌러서서보 ON 의상태로합니다 .
c
주의
「READY」버튼은좌측의「ACTIVE」버튼이ON 으로되어있어야작동합니다 .
「READY」버튼
이 버튼을 눌러서
서보ON 상태로 한다
27200-L1- 0 0
4
표시를 확인합니다 .
표시등의적색램프가꺼지고조작화면의좌측상단 ( 스테이터스에리어 ) 의비상정지표시가꺼진것을
확인하시기바랍니다 .
