2-8
2
■ 그 외
코드 에러 명칭과 내용
Ea00109
장착동작중 비상정지
상태 부품장착동작중에비상정지처리를실시하였습니다 .장착동작이불안정할가능성이있습니다 .
원인 부품장착동작중에비상정지처리를실시하였습니다 .
대책 해당부위부품이정확하게장착되어있는지트레이스해서확인해주십시오 .
Ea00818
[ 기판폭 / 축 안전확인 센서 ] 에서
상태 긴급정지기능이작동하고있습니다 .원인을제거하여주십시오 .
원인 [ 기판축 / 폭안전확인센서 ] 에서긴급정지기능이작동하고있습니다 .
대책 기판축 / 폭안전확인센서의상태를확인해주십시오 .
Ea02722
운전시작 확인
상태
탑재를정상종료하지않은기판이실장위치에있습니다 .이대로자동운전을시작하면 ,미실장기판이하류로반
송될가능성이있습니다 .실장위치의기판상태를확인하고 ,실장중일경우에는중간부터탑재명령을실행하여
주십시오 .
원인
탑재를정상종료하지않은기판이실장위치에있습니다 .이대로자동운전을개시하면 ,미실장기판이하류로반
송될가능성이있습니다 .
대책 실장위치의기판상태를확인하고 ,실장도중인경우에는도중부터탑재명령을실행해주십시오 .
Ea02889
흡착동작중의 비상정지
상태
흡착동작중에비상정지를하였습니다 .흡착동작이불안정할수있습니다 .부품의흡착상태를확인하여주십시
오.
원인 흡착동작중에비상정지처리를실시했습니다 .흡착동작이불안정할가능성이있습니다 .
대책 부품의흡착상태를확인하여주십시오 .
Ea07871
명령실행 불능
상태 리세트가완료되지않아서 ,명령을실행할수없습니다 .다시한번 ,리세트를실행하여주십시오 .
원인 리세트가완료되지않아서 ,명령을실행할수없습니다 .
대책 리세트를재실행해주십시오 .
Ea01277
X1 축 2 차 리미트 초과
상태
비상정지기능이작동중입니다 .X1 축을안전한곳까지이동시켜주십시오 .비상정지가해제되면점등된적색등
이꺼집니다 .
원인 X1 축2 차리미트초과가발생했습니다 .
대책 X1 축을수동으로안전한곳까지이동시켜주십시오 .
Ea01278
Y1 축 2 차 리미트 초과
상태
비상정지기능이작동중입니다 .Y1 축을안전한곳까지이동시켜주십시오 .비상정지가해제되면점등된적색등
이꺼집니다 .
원인 Y1 축2 차리미트초과가발생했습니다 .
대책 Y1 축2 차리미트초과가발생했습니다 .
Ea29920
일괄교환대차 ( 앞쪽 1) 가 미세팅 상태입니다 .
상태 비상정지기능이동작하고있습니다 .
원인 일괄교환대차 ( 앞쪽 1) 가세팅되어있지않습니다 .
대책
일괄교환대차를세팅 ,또는대차커버를해서비상정지를해제해주십시오 .
비상정지가해제되면 ,빨갛게점등된비상등이소등됩니다 .
Ea29921
일괄교환대차 ( 앞쪽 2) 가 미세팅 상태입니다 .
상태 비상정지기능이동작하고있습니다 .
원인 일괄교환대차 ( 앞쪽 2) 가세팅되어있지않습니다 .
대책
일괄교환대차를세팅 ,또는대차커버를해서비상정지를해제해주십시오 .
비상정지가해제되면 ,빨갛게점등된비상등이소등됩니다 .
2-9
2
코드 에러 명칭과 내용
Ea29922
일괄교환대차 ( 뒤쪽 1) 가 미세팅 상태입니다 .
상태 비상정지기능이동작하고있습니다 .
원인 일괄교환대차 ( 뒤쪽 1) 가세팅되어있지않습니다 .
대책
일괄교환대차를세팅 ,또는대차커버를해서비상정지를해제해주십시오 .
비상정지가해제되면 ,빨갛게점등된비상등이소등됩니다 .
Ea29923
일괄교환대차 ( 뒤쪽 1) 가 미세팅 상태입니다 .
상태 비상정지기능이동작하고있습니다 .
원인 일괄교환대차 ( 뒤쪽 2) 가세팅되어있지않습니다 .
대책
일괄교환대차를세팅 ,또는대차커버를해서비상정지를해제해주십시오 .
비상정지가해제되면 ,빨갛게점등된비상등이소등됩니다 .
2-10
2

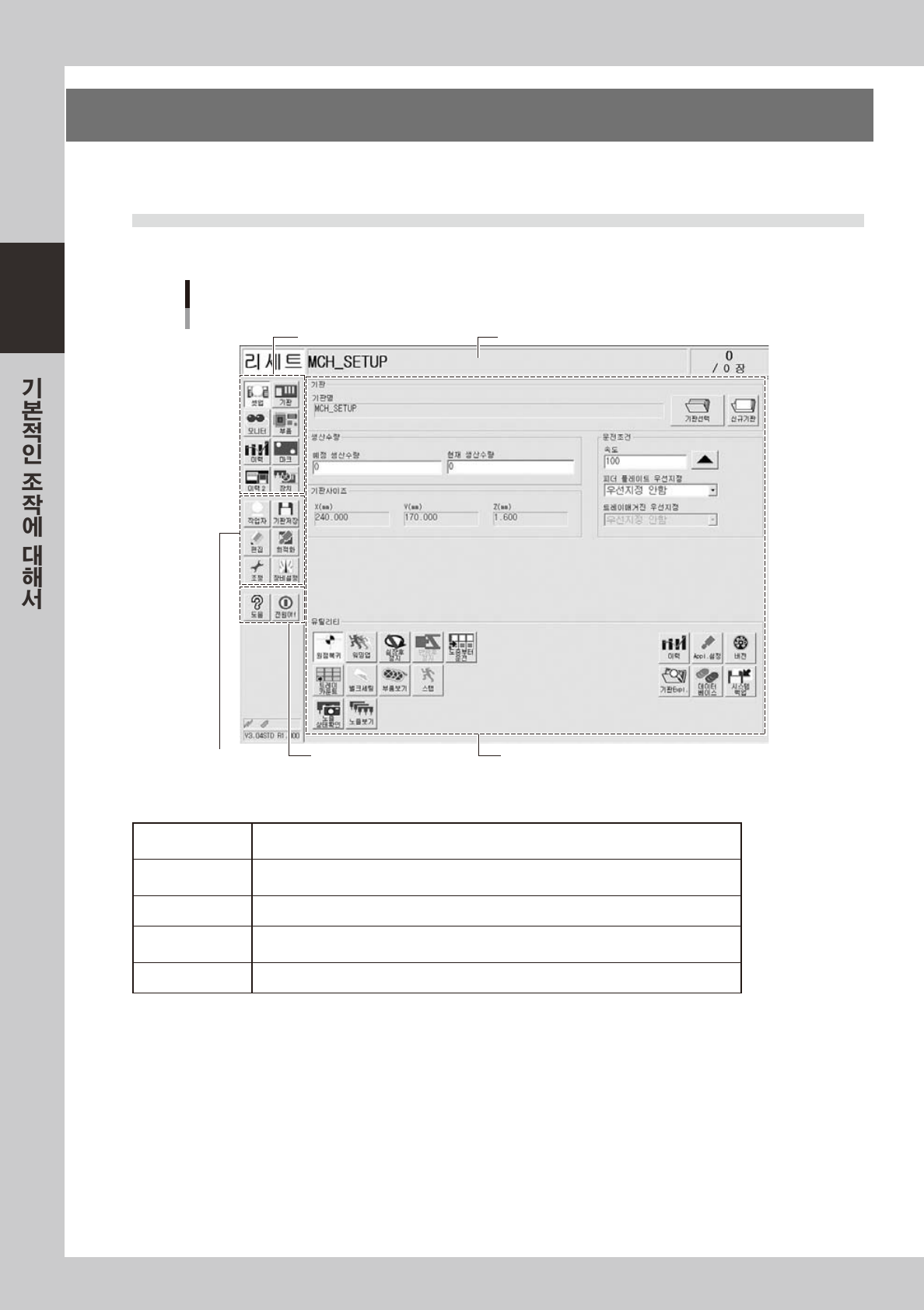

2. 조작화면과 각종버튼
소프트웨어화면의기본적인구성과조작방법을설명합니다 .장비의조작을실행하기전에읽어주십시오 .
2.1 조작화면의 기본구성
YS 시리즈의 조작화면은 , 「스 테 이 터 스 에 리 어 」 「 버 튼 에 리 어 」 「 프리에리어」로 구성되어 있습니다 .
버튼 에리어 3
화면구성 예
셋업화면
버튼 에리어 1
버튼 에리어 2
스테이터스 에리어
프리 에리어
28200-L1-00
■ 화면상의 에리어
스테이터스에리어
좌측끝에현재의기계상태 ,중앙에선택되어있는기판명 ,우측끝에기판의생산수량을표
시합니다 .
버튼에리어 1
조작상의주요메뉴를선택할수있습니다 .선택한버튼에따라「프리에리어」의화면내용이
바뀝니다 .
버튼에리어 2 보조적인기능을불러내기위한버튼입니다 .
버튼에리어 3
도움말화면을불러내기위한[ 도움 ] 버튼과기계의전원을OFF 로하기위한[ 전원 Off] 버
튼이있습니다 .
프리에리어 메뉴버튼에서선택된조작화면이표시됩니다 .
