2-16 2 ■ 헤 드 수 동 조작 1 2 3 4 5 6 7 「장치」 ー 「헤드」화면 2 8 2 0 6 - L1- 0 0 버튼명 기능 1 진공 각헤드의진공 ON/O FF 를실행 합니다 . 2 블로우 각헤 드의블로 우ON /OFF 를실행 합니다 . 3 노즐 ST N셔터 노즐 스테이션 의셔터 를개폐 합니 다 . 4 노즐 변경 「노즐변 경」대 화 창이표시되면 ,헤드및노 즐…
2-15
2
■ 축 이동
1
2
3
4
5
6
「축 이동」화면
2 820 5 -L1- 0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향이없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
2-16
2

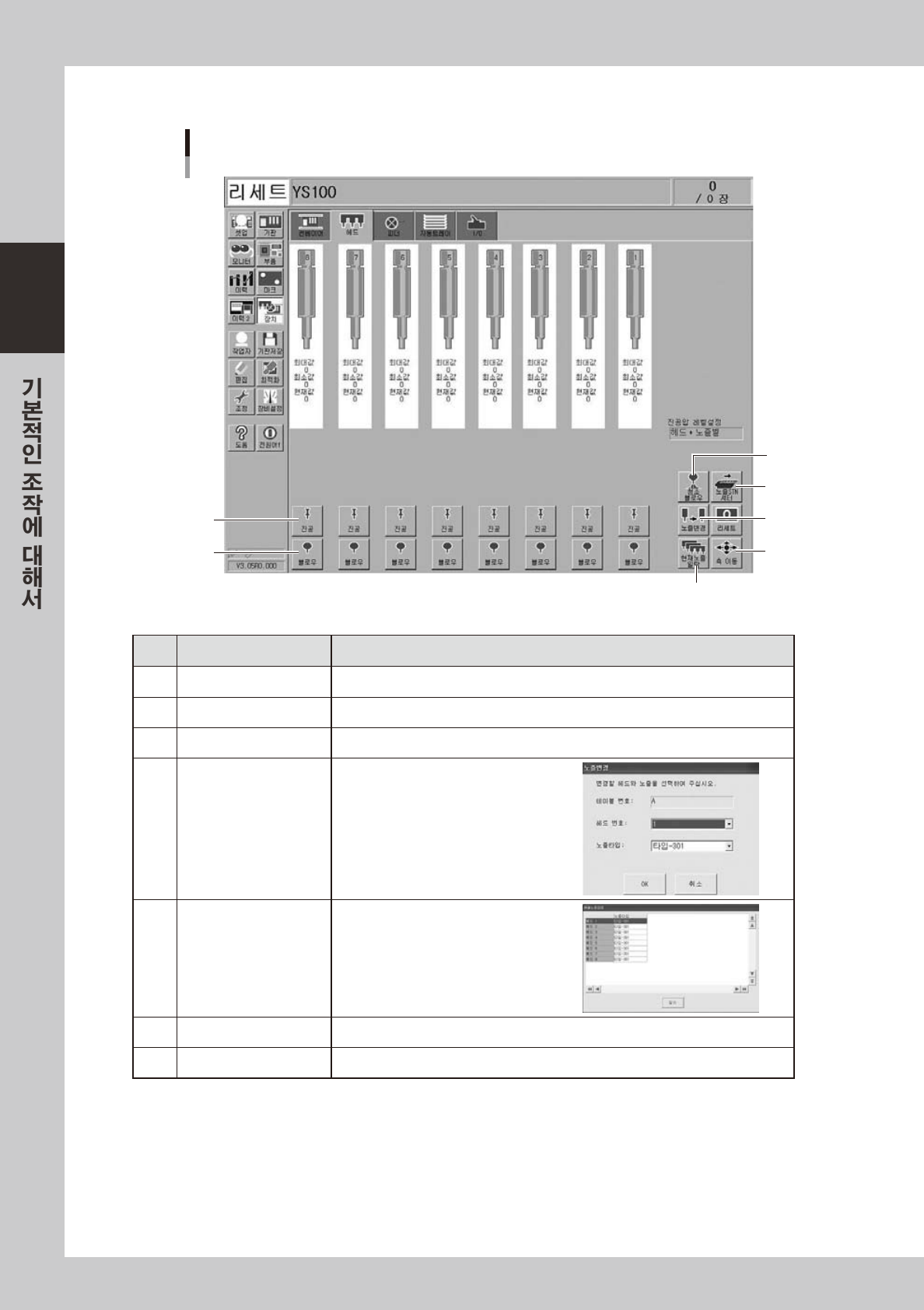

■ 헤드 수동조작
1
2
3
4
5
6
7
「장치」ー「헤드」화면
2 8206-L1- 0 0
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다.
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
2-17
2
■ 피더 수동조작
1
4
7
2
6
5
3
「장치」ー「피더」화면
8
2 8207-L1-00
버튼명 기능
1 보내기 한번누르면테이프를앞쪽으로피치설정만큼보냅니다 .
2 되돌리기 한번누르면테이프를뒤쪽으로피치설정만큼보냅니다 .
3 피더설정
전송피치는2~56mm 까지사양에맞춰선
택할수있습니다 .
여기에서설정한피치로메모리가바뀝니다 .
4 전송속도 (%) 전송속도는 ,일반 ~90,80,10...％까지풀다운메뉴에서선택할수있습니다 .
5 다시읽기 피더의상태 ( 메모리 ) 를클리어하고 ,다시읽기를실행합니다 .
6 상하화살표 항목의상하 ,위치의상하또는커서위치의상하를표시합니다 .
7 커터 테이프커터 ( 옵션 ) 의개 / 폐를실행합니다 .
8 플레이트정보 피더플레이트내의플레이트기판의버전을확인할수있습니다 .
