2-18 2 ■ I/O 수 동 조작 「장치」 ー 「I/O」화면 1 2 3 2 8 2 0 8 -L 1- 0 0 버튼명 기능 1 O ut pu t 측표시섹션 전환 O ut pu t 측 의표시섹션 을전환합니 다 . • 피더 • 노즐 스테이 션 • 트 레이체인 저 • 조명 • 컨베이어 • 헤드 • 와 플트 레이 • B S TA( 블로 우 스 테이 션 ) • …
2-17
2
■ 피더 수동조작
1
4
7
2
6
5
3

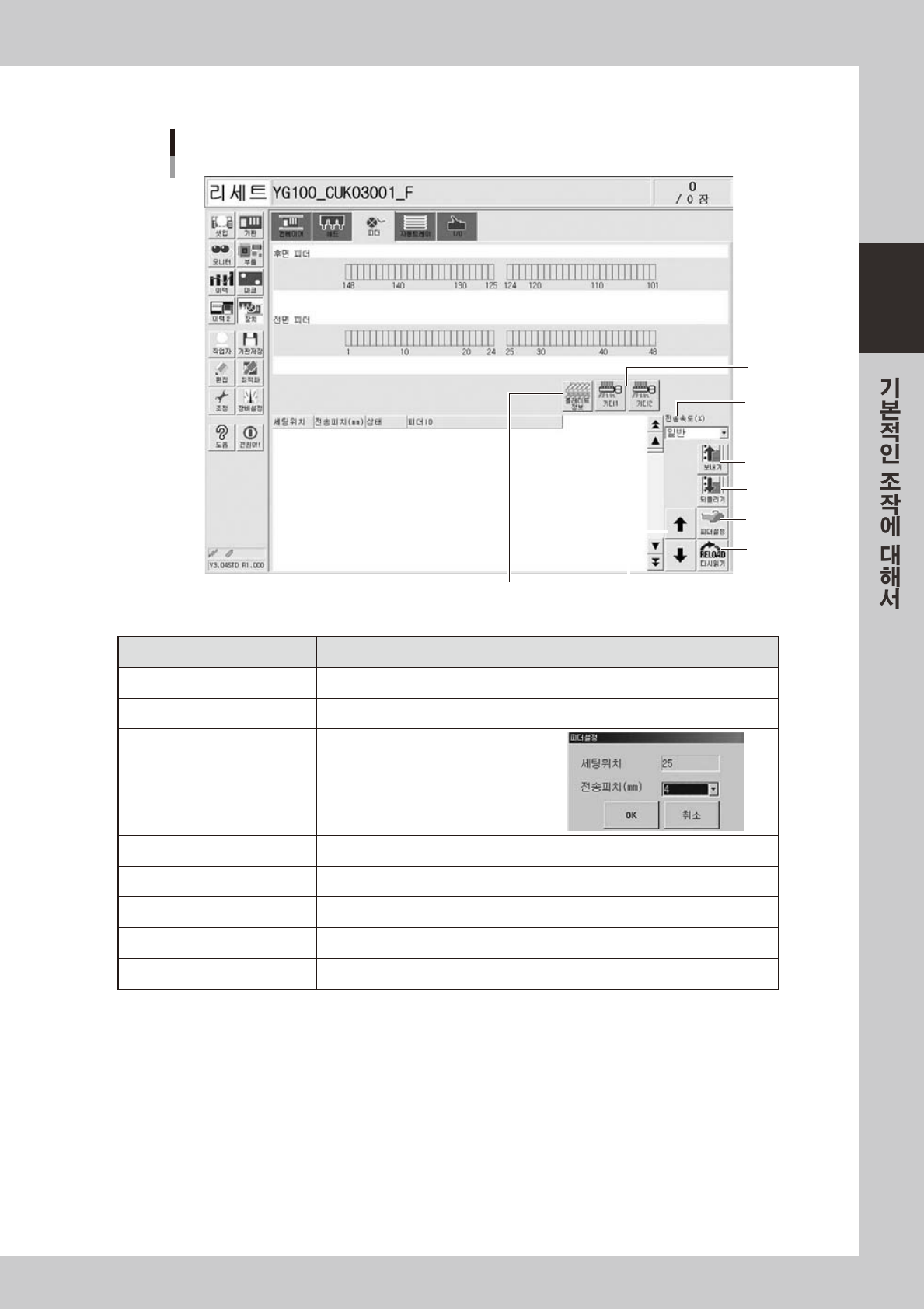

「장치」ー「피더」화면
8
2 8207-L1-00
버튼명 기능
1 보내기 한번누르면테이프를앞쪽으로피치설정만큼보냅니다 .
2 되돌리기 한번누르면테이프를뒤쪽으로피치설정만큼보냅니다 .
3 피더설정
전송피치는2~56mm 까지사양에맞춰선
택할수있습니다 .
여기에서설정한피치로메모리가바뀝니다 .
4 전송속도 (%) 전송속도는 ,일반 ~90,80,10...％까지풀다운메뉴에서선택할수있습니다 .
5 다시읽기 피더의상태 ( 메모리 ) 를클리어하고 ,다시읽기를실행합니다 .
6 상하화살표 항목의상하 ,위치의상하또는커서위치의상하를표시합니다 .
7 커터 테이프커터 ( 옵션 ) 의개 / 폐를실행합니다 .
8 플레이트정보 피더플레이트내의플레이트기판의버전을확인할수있습니다 .
2-18
2
■ I/O 수동조작
「장치」ー「I/O」화면
1 2
3
2 8208-L 1- 0 0
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•
노즐스테이션
•
트레이체인저
•
조명
•
컨베이어
•
헤드
•
와플트레이
•
BSTA( 블로우스테이션 )
•
ATS
•
YTF
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
ATS
•
덤프스테이션
•
피더
•
노즐스테이션
•
컨베이어
•
조명
•
헤드
•
와플트레이
•
예비
•
YTF
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
2-19
2
3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .기본적인흐름을다음과같이표시합니
다.
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
장비의 전원스위치를 OFF로 한다
시작전 점검을 한다
원점복귀를 실행한다
작업자를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드된다
원점복귀 화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
준비화면이 표시된다
장비의 전원스위치를 ON으로 한다
27201- L 1- 0 0
