2-27
2

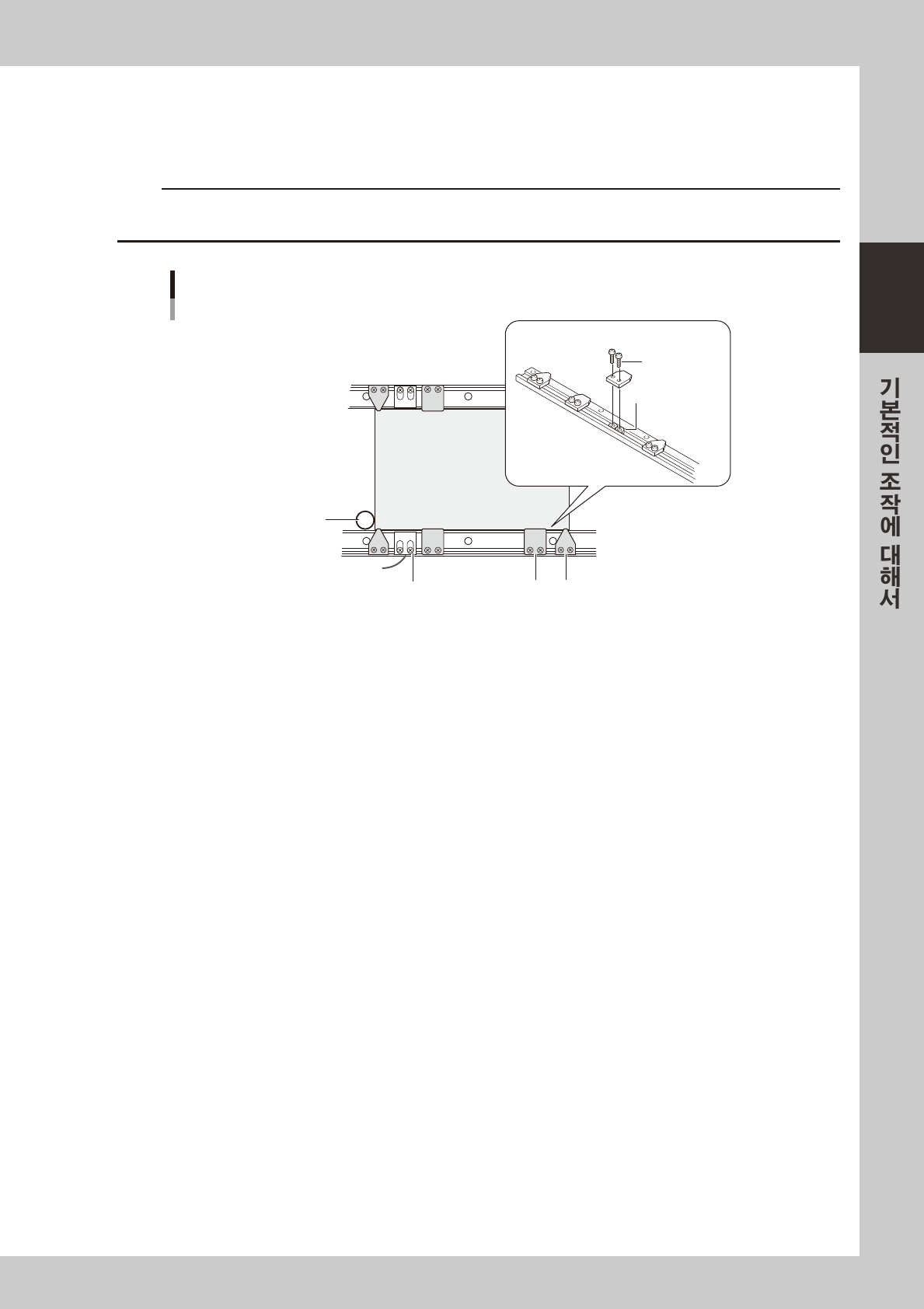

3.4.3 기판누름 플레이트
기판누름 플레이트는 , 기판위치 결정시에 위로부터 기판의 가장자리를 누르는 역할을 합니다 . 플레이트는
레일상에 플러스나사 (M3) 로 고정되어 있습니다 . 기판사이즈에 따라서 균일하게 배치하여 주십시오 .
c
주의
레일상에는 ,기판누름플레이트와유사한형상의화이버센서홀더가부착되어있습니다 .
이화이버센서홀더를건드리지않도록 ,기판누름플레이트를배치해주십시오 .
기판
플러스나사 (M3)
화이버센서 홀더
메인스톱퍼
기판누름 플레이트 부착 그림
가동컨베이어 레일측
고정컨베이어 레일측
기판누름 플레이트
기판누름 플레이트
M3 너트
27204-L1-0 0
2-28
2

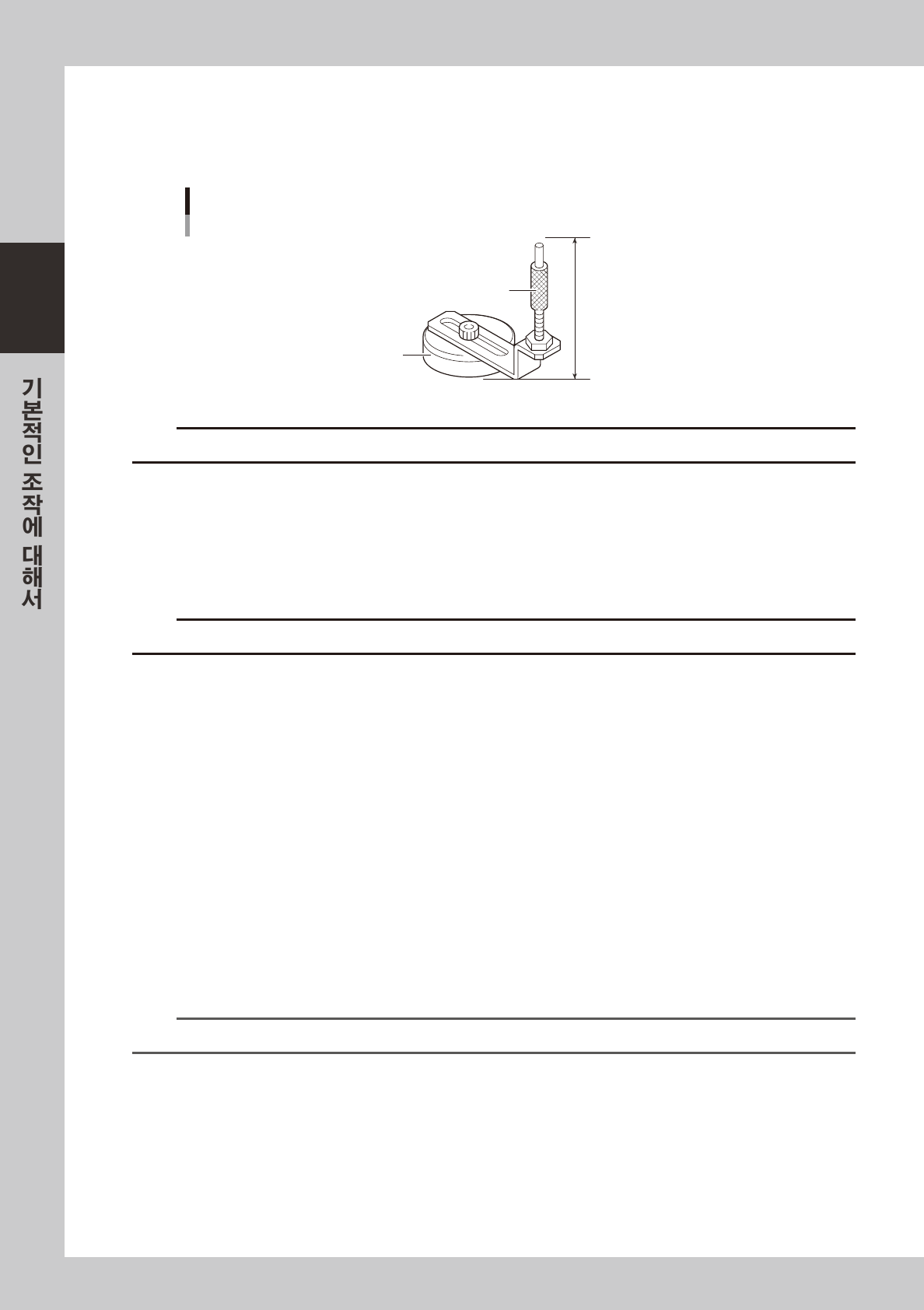

3.4.4 푸쉬업 핀
푸쉬업 핀은 기판밑이 휘는 것을 교정하는 역할을 합니다 . 푸쉬업 플레이트의 윗면에 자석으로 고정해서 사
용합니다 .
76mm
서포트 핀
푸쉬업 핀
자석스탠드
27205 -L1- 00
c
주의
자석바닥면에서부터핀샤프트의끝쪽까지의높이는 ,76mm 로세팅되어있으므로변경하지마십시오 .
e
1
장비를 비상정지 상태로 합니다 .
2
푸쉬업 플레이트상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업핀은자석으로푸쉬업플레이트상에고정됩니다 .기판의모양이나사이즈에따라 ,기판의단을
비롯해기판전체가균일하게지탱되도록배치하시기바랍니다 .
c
주의
푸쉬업플레이트가상승했을때 ,푸쉬업핀이컨베이어나다른부품에간섭받지않는위치에세팅해주십시오 .
3
기판을 컨베이어상에 세팅합니다 .
[ 장치 ]-「컨베이어」화면의[ 메인스톱퍼 ]버튼을눌러메인스톱퍼를올리고 ,기판을메인스톱퍼에
밀어서닿도록컨베이어위에세팅해주시기바랍니다 .
4
비상정지 상태를 해제합니다 .
비상정지버튼을해제하고「READY」버튼을눌러주십시오 .
5
푸쉬업 플레이트를 올립니다 .
안전을확인하고 ,컨베이어화면의[ 푸쉬업 ]버튼을누릅니다 .기판두께를입력하는박스가표시되므
로기판두께를입력한후 ,[OK] 버튼을누릅니다 .푸쉬업플레이트가상승합니다 .
e
6
기판이 균일하게 지탱되어 있는 것을 확인합니다 .
비상정지버튼을누르고나서 ,기판을가볍게두드리거나측면에서기판이휘어있지않은지체크합니다 .
기판이휘어지지않게균일하게지탱되면적당합니다 .이때 ,푸쉬업핀의선단이기판의바닥면에닿지
않거나 ,기판을너무들어올린상태가되면 ,푸쉬업플레이트의높이조정이필요합니다 .
참고
기판의 종류별로 푸쉬업 핀의 위치를 나타내는 화살표 ( 스티커 , 매직등 ) 를 푸쉬업 플레이트에 부착해 두면 편리합니다 .
2-29
2

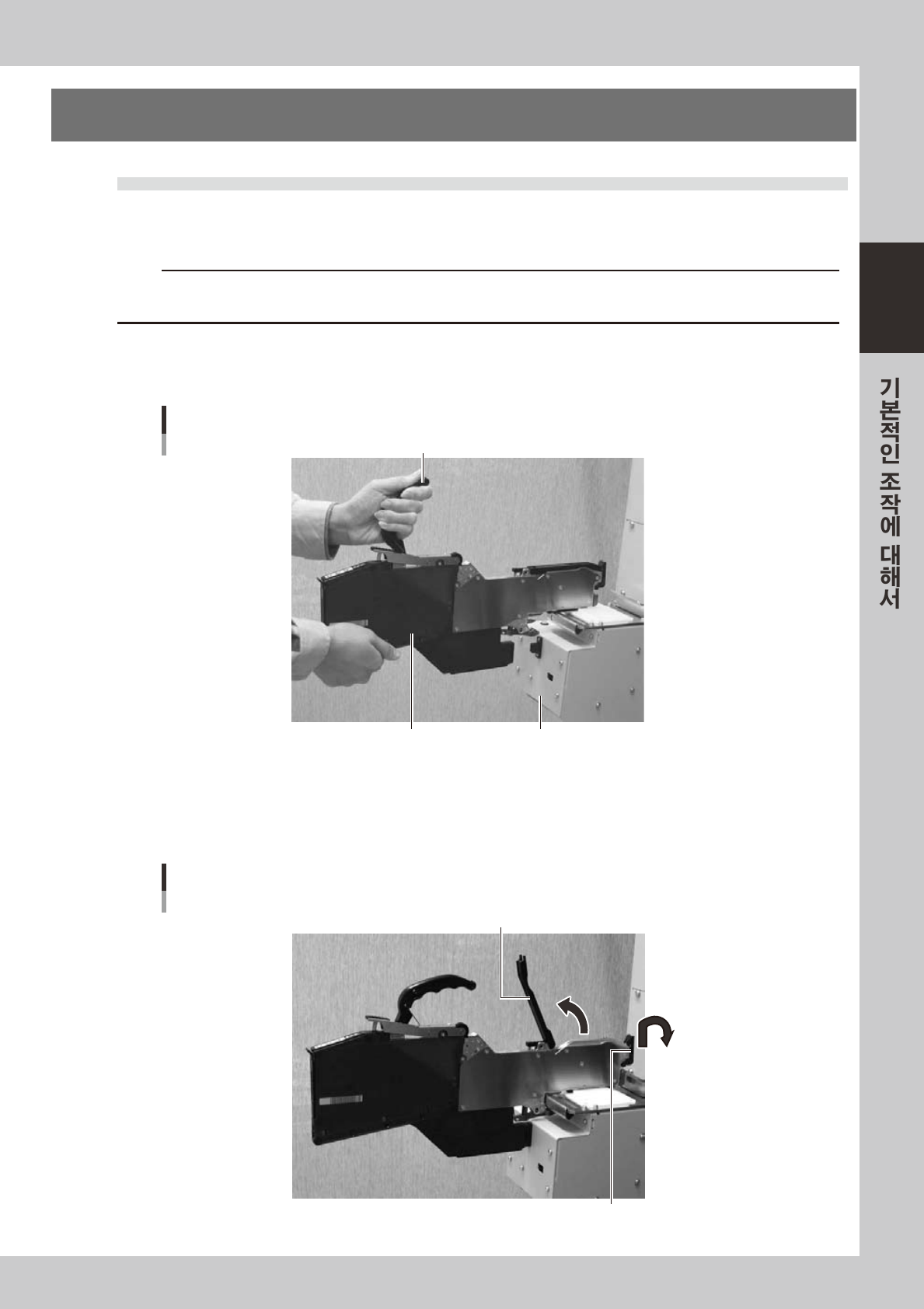

4. 부품 공급 장치의 준비
4.1 테이프 피더
4.1.1 테이프의 세팅
c
주의
테이프의세팅은반드시 ,세팅스테이션또는외셋업용전원스테이션을사용해서해주십시오 .마운터상에서의테이프세팅은
실행할수없습니다 .
1
피더를 세팅합니다 .
피더를세팅스테이션또는외셋업용전원스테이션에세팅합니다 .
피더의 세팅
핸들
피더 세팅 스테이션
27206-L1-0 0
2
테이프가이드 ASSY 를 들어 올립니다 .
테이프가이드프론트레버를들어올리면서앞쪽으로젖히고 ,테이프가이드ASSY 를들어올려주십시
오.
테이프가이드 ASSY 들어 올리기
테이프가이드 ASSY
테이프가이드 프론트 레버
27207- L 1- 0 0
