MODEL TCM-3700-2 0109-001 112 ㇱຠଏ⛎ㇱ FEEDER CARRIAGE SECTION Fig. 5-3 ࡝࡯࡞࡙࠾࠶࠻㚟േㇱ Feeder Carriage Driver 2 3 4 5 6 7 8 9 10 11 12 18 19 20 23 22 21 24 25 26 30 31-4 32 33 31-1 31-3 31-5 37 38 39 40 44 43 45 46 47 48 49 50 …

100%1 / 274
MEMO
MODEL TCM-3700-2
0109-001
112
ㇱຠଏ⛎ㇱ FEEDER CARRIAGE SECTION

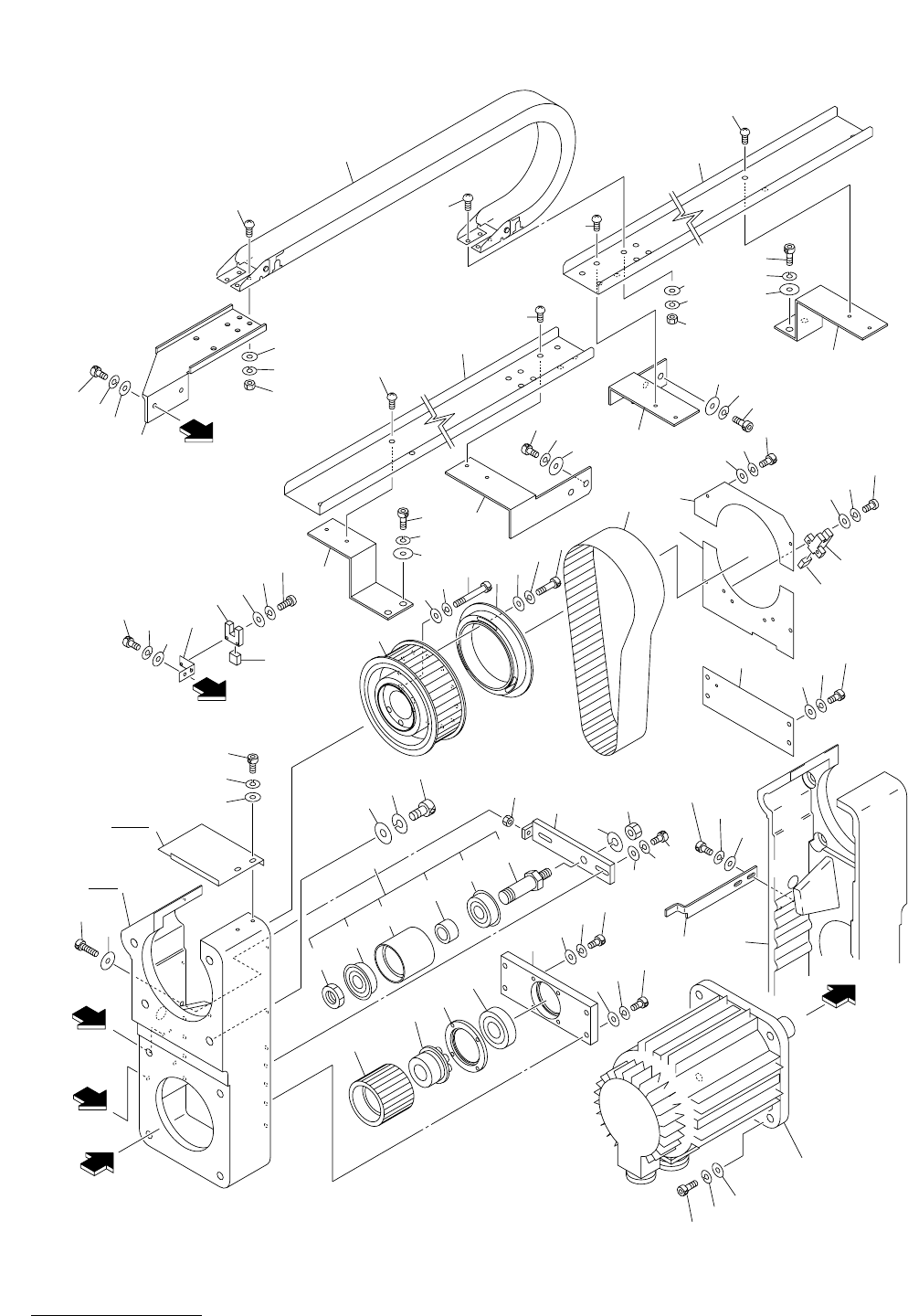

Fig. 5-3 ࡝࡯࡞࡙࠾࠶࠻㚟േㇱ Feeder Carriage Driver
2
3
4
5
6
7
8
9
10
11
12
18
19
20
23
22
21
24
25
26
30
31-4
32
33
31-1
31-3
31-5
37
38
39
40
44
43
45
46
47
48
49
50
51
52
84
99
100-1
101
102
103
B
B
1-2
31-3
54
55
56
53
100
41
42
27
28
29
14
15
16
17
1-1 1-2
.
57-1 57-2
.
A
C
31-2
31
C
66
66-1
67
68
69
72
71
70
65
81
82
83
A
61
62
63
64
60
59
58
94
93
92
90-1
101
102
103
94
93
92
91-1
94
92
93
91-2
95
89
89
95
95
95
90-2
94
93
92
TCM-3700-2
Fig.5-3
MODEL TCM-3700-2
0109-001
113
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
5-3
1 -1 630 064 4562 BLOCK 1 739C--01B-015
1 -2 630 064 4579 BLOCK 1 739C--01B-016
2 411 141 4800 WASHER V 12X24X2.5 8 FW12
3 411 141 3308 WASHER SPR 12 8 SW12
4 630 000 8227 BOLT,HEX-SCT 8 M12X30
5 630 061 2967 PULLEY,TIMING 2 739C--01H-015
6 411 141 4503 WASHER V 8X17X1.6 8 FW8
7 411 141 3100 WASHER SPR 8 8 SW8
8 630 000 8081 BOLT,HEX-SCT 8 M8X60
9 630 064 1905 DISK 2 739C--01B-039
10 411 141 4008 WASHER V 4X9X0.8 6 FW4
11 411 141 2905 WASHER SPR 4 6 SW4
12 630 000 7671 BOLT,HEX-SCT 6 M4X25
14 630 094 2064 MOTOR,AC-SERVO 2 SVM2(R1), SVM3(R2),
#SGMGH-40ACB-TV12
739C--01H-003
15 411 141 4800 WASHER V 12X24X2.5 8 FW12
16 411 141 3308 WASHER SPR 12 8 SW12
17 630 000 8234 BOLT,HEX-SCT 8 M12X35
18 630 061 2974 PULLEY,TIMING 2 739C--01H-012
19 630 032 5126 NUT 2 739C--01H-013
20 630 063 9810 BELT,TIMING 2 739C--01H-020
21 630 052 1122 HOLDER 2 739C--01B-040
22 630 035 0029 BEARING,RADIAL 2 739C--01H-014
23 630 048 4076 HOLDER 2 739C--01B-041
24 411 141 4008 WASHER V 4X9X0.8 8 FW4
25 411 141 2905 WASHER SPR 4 8 SW4
26 630 000 7640 BOLT,HEX-SCT 8 M4X14
27 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
28 411 141 3001 WASHER SPR 6 8 SW6
29 630 000 7916 BOLT,HEX-SCT 8 M6X30
30 630 039 9554 PLATE 2 739C--01B-044
31 630 060 6690 ASSY,PULLEY 2
31 -1 630 054 9997 PULLEY 1 739C--01B-043
31 -2 630 055 1907 COLLAR 1 739C--01B-045
31 -3 630 032 5270 BEARING,RADIAL 2 739C--01H-010
31 -4 630 054 9980 PIN,LOCATE 1 739C--01B-042
31 -5 630 008 6201 NUT 1 739C--01H-011
32 411 141 3308 WASHER SPR 12 2 SW12
33 411 141 1304 NUT HEX 12 2 M12
37 630 001 0237 WASHER 4 739C--01H-009
38 411 141 3001 WASHER SPR 6 4 SW6
39 630 000 7909 BOLT,HEX-SCT 4 M6X25
40 411 141 0703 NUT HEX 6 2 M6
41 630 001 0237 WASHER 2 739C--01H-009
42 630 000 7923 BOLT,HEX-SCT 2 M6X35
43 630 065 2253 PLATE 2 739C--01B-020
44 630 047 6675 COVER 2 739C--01B-021
45 411 141 4008 WASHER V 4X9X0.8 8 FW4
46 411 141 2905 WASHER SPR 4 8 SW4
