MODEL TCM-3700-2
0109-001
114
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
5-3
47 630 000 7626 BOLT,HEX-SCT 8 M4X10
48 630 032 5287 SENSOR,PHOTO 2 PHS26, PHS27 739C--01H-017
49 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 739C--01H-006
50 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
51 411 086 4408 WASHER SPR 3 4 SW3 F
52 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
53 630 085 3643 COVER 2 739C--01B-054
54 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
55 411 141 3001 WASHER SPR 6 8 SW6
56 630 000 7886 BOLT,HEX-SCT 8 M6X16
57 -1 630 084 4009 BRACKET 1 739C--01B-019
57 -2 630 084 4054 BRACKET 1 739C--01B-046
58 411 141 4107 WASHER V 5X10X1 4 FW5
59 411 141 6705 WASHER SPR 5 4 SW5
60 630 000 7749 BOLT,HEX-SCT 4 M5X10
61 630 086 2904 BRACKET 1 739C--01B-018
62 411 141 4008 WASHER V 4X9X0.8 2 FW4
63 411 141 2905 WASHER SPR 4 2 SW4
64 630 000 7640 BOLT,HEX-SCT 2 M4X14
65 630 054 9942 BRACKET 1 739C--01B-017
66 630 046 6447 SENSOR,PHOTO 1 PHS63 739C--01H-018
66 -1 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 739C--01H-006
67 411 141 3902 WASHER V 3X7X0.5 2 FW3
68 411 141 2806 WASHER SPR 3 2 SW3
69 411 040 7803 SCR PAN 3X12 2 M3X12 PAN
70 411 141 4008 WASHER V 4X9X0.8 2 FW4
71 411 141 2905 WASHER SPR 4 2 SW4
72 630 000 7640 BOLT,HEX-SCT 2 M4X14
81 630 067 1070 BRACKET 2 739C--01B-023
82 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
83 411 141 3001 WASHER SPR 6 4 SW6
84 630 000 7893 BOLT,HEX-SCT 4 M6X20
89 630 054 9966 GUIDE 2 739C--01B-025
90 -1 630 084 4030 BRACKET 1 739C--01B-029
90 -2 630 084 4016 BRACKET 1 739C--01B-026
91 -1 630 084 4047 BRACKET 1 739C--01B-030
91 -2 630 084 4023 BRACKET 1 739C--01B-028
92 630 001 0220 WASHER 8 739C--01H-021
93 411 141 6705 WASHER SPR 5 8 SW5
94 630 000 7763 BOLT,HEX-SCT 8 M5X16
95 411 140 8007 SCR TRS 5X6 8 M5X6 TRS
99 630 047 8709 MECH PARTS 2 739C--01H-004
100 411 113 9703 SCR TRS 6X10 8 M6X10 TRS
100 -1 411 166 7008 SCR TRS 6X16 8 739C--01H-147
101 411 141 4206 WASHER V 6X12.5X1.6 16 FW6 F
102 411 008 2505 WASHER SPR 6 16 SW6 F
103 411 004 5104 NUT HEX 6 16 M6 F
MEMO
MODEL TCM-3700-2
0109-001
116
ㇱຠଏ⛎ㇱ FEEDER CARRIAGE SECTION

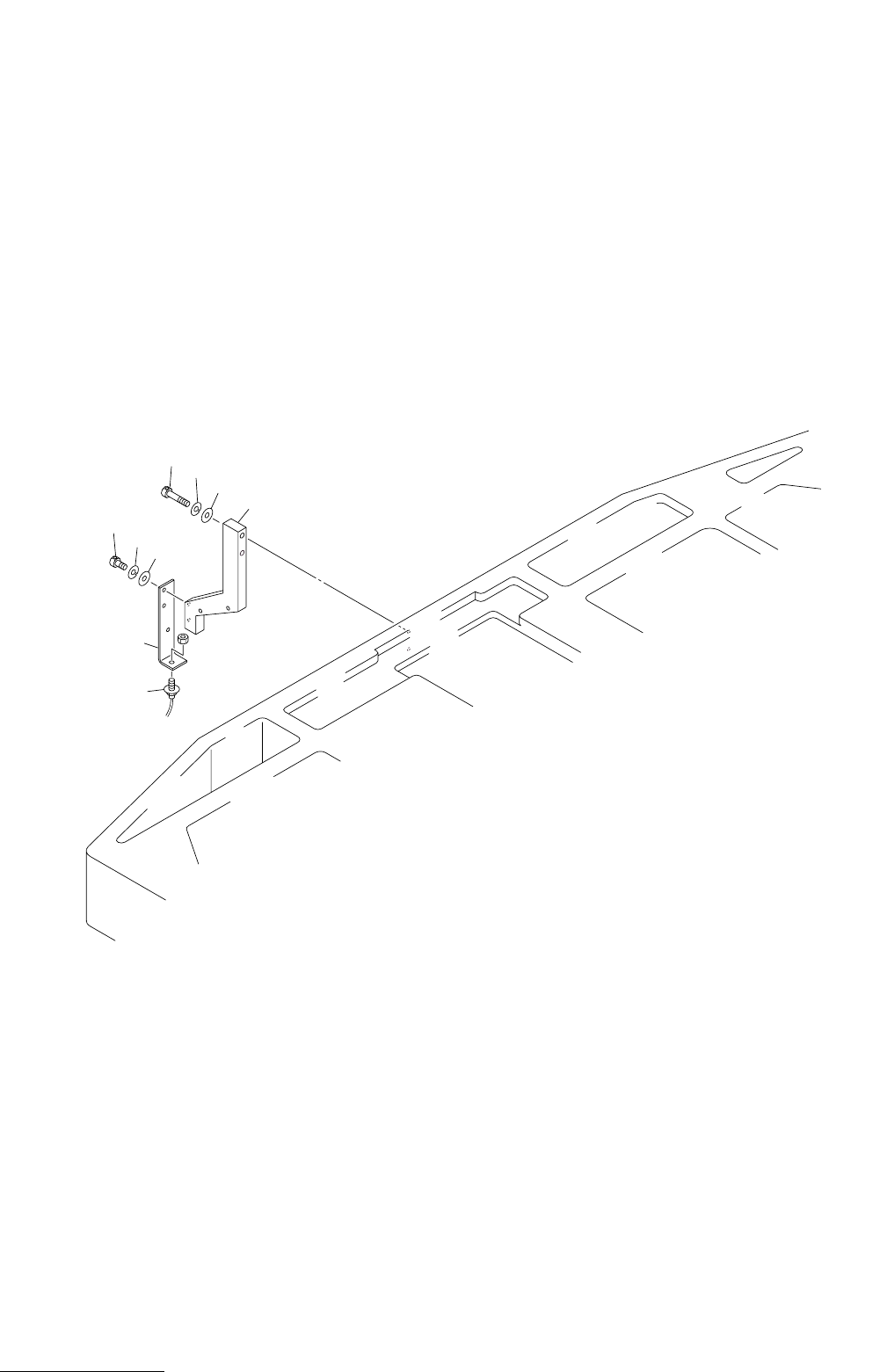

Fig. 5-4 ࠹࡯ࡊࠛࡦ࠼ᬌ಴ㇱ Tape End Detector
1
6
7
8
9
10
11
12
13
