MODEL TCM-3700-2
0109-001
137
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
6-5
1 630 086 3123 FRAME 1 739J--01B-107
2 630 084 7697 FRAME 1 739J--01B-108
3 630 053 8106 MECH PARTS (STOP PINS) 4 739J--01H-027
6 411 141 4008 WASHER V 4X9X0.8 8 FW4
7 411 141 2905 WASHER SPR 4 8 SW4
8 630 000 7619 BOLT,HEX-SCT 8 M4X8
9 630 084 5259 SHAFT 1 739J--01B-129
10 411 050 5004 SCR TRS 3X6 2 M3X6 TRS
11 630 064 5811 PLATE 1 739J--01B-126
12 630 064 5828 PLATE 1 739J--01B-127
13 411 141 3902 WASHER V 3X7X0.5 4 FW3
14 411 141 2806 WASHER SPR 3 4 SW3
15 630 000 7503 BOLT,HEX-SCT 4 M3X6
20 630 089 7401 ASSY,CHUTE 1
21 630 084 2883 CHUTE 1 739J--01B-103
22 630 054 9072 BUSH,BEARING 4 739J--01H-104
23 411 141 4107 WASHER V 5X10X1 4 FW5
24 411 141 6705 WASHER SPR 5 4 SW5
25 630 000 7770 BOLT,HEX-SCT 4 M5X20
31 630 083 7315 GUIDE,LINEAR 2 739J--01H-046
32 630 000 7503 BOLT,HEX-SCT 38 M3X6
33 630 063 7199 BLOCK 1 739J--01B-035
34 630 063 7182 BLOCK 1 739J--01B-034
35 411 141 3902 WASHER V 3X7X0.5 8 FW3
36 411 141 2806 WASHER SPR 3 8 SW3
37 630 000 7510 BOLT,HEX-SCT 8 M3X8
38 411 050 5004 SCR TRS 3X6 2 M3X6 TRS
39 411 051 1708 SCR TRS 4X6 2 M4X6 TRS
40 630 089 7418 ASSY,CHUTE 1
41 630 084 2890 CHUTE 1 739J--01B-104
42 630 054 9072 BUSH,BEARING 4 739J--01H-104
43 411 141 4107 WASHER V 5X10X1 4 FW5
44 411 141 6705 WASHER SPR 5 4 SW5
45 630 000 7817 BOLT,HEX-SCT 4 M5X40
46 630 030 5678 BUSH,BEARING 8 739J--01H-111
47 630 067 1155 CHUTE 1 739J--01B-105
48 630 084 2906 CHUTE 2 739J--01B-106
49 630 057 6115 CHUTE 1 739J--01B-141
50 630 056 7502 CAM FOLLOWER 20 739J--01H-101
51 411 141 3902 WASHER V 3X7X0.5 20 FW3
52 411 141 2806 WASHER SPR 3 20 SW3
53 411 141 0109 NUT HEX 3 20 M3-3
54 630 054 4367 SHAFT 6 739J--01B-110
55 630 054 4350 SHAFT 2 739J--01B-109
56 630 008 2296 SET SCREW 8 M4X4 SET
56 -1 630 032 1814 SHEET 8 739J--01B-146
57 630 002 2315 SPRING,COMP 8 739J--01H-102
58 630 054 4374 PLATE 1 739J--01B-111
59 630 084 2913 PLATE 2 739J--01B-112
60 630 057 6122 PLATE 1 739J--01B-142
MODEL TCM-3700-2
0109-001
138
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
6-5
61 630 008 0988 BOLT,HEX-SCT 8 739J--01H-113

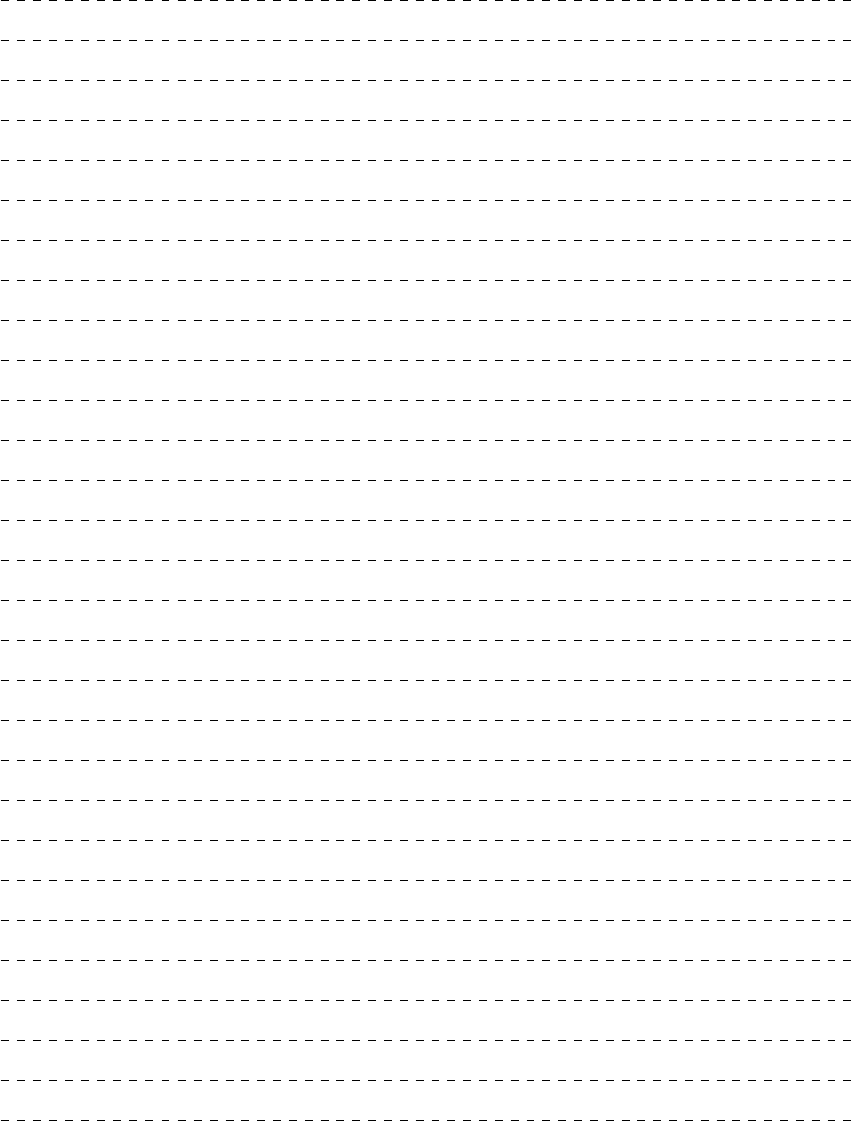

MEMO
