MODEL TCM-3700-2
0109-001
153
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
7-1
2 630 084 4382 BASE(CONVEYOR L) 1 739G--01B-001
3 630 077 4559 PLATE,LOCATE 1 739G--01B-004
3 -1 630 077 4726 COLLAR 4 739G--01B-066
4 411 141 4107 WASHER V 5X10X1 4 FW5
5 411 141 6705 WASHER SPR 5 4 SW5
6 630 000 7763 BOLT,HEX-SCT 4 M5X16
7 630 001 1548 BEARING,RADIAL 2 739G--01H-022
8 630 084 4412 PLATE(MAE) 1 739G--01B-012
8 -1 630 084 4405 PLATE(OKU) 1 739G--01B-011
9 630 077 4542 PLATE,LOCATE(L) 1 739G--01B-003
10 630 077 4566 PLATE,LOCATE 1 739G--01B-006
10 -1 630 077 4726 COLLAR 4 739G--01B-066
11 411 141 4107 WASHER V 5X10X1 4 FW5
12 411 141 6705 WASHER SPR 5 4 SW5
13 630 000 7763 BOLT,HEX-SCT 4 M5X16
14 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
15 411 141 3001 WASHER SPR 6 6 SW6
16 630 000 7886 BOLT,HEX-SCT 6 M6X16
17 630 030 5913 COLLAR 2 739G--01B-007
18 630 001 1531 BEARING,RADIAL 4 739G--01H-021
19 630 084 1909 GUIDE,LINEAR 2 739G--01H-024
20 411 000 7805 RING C 20 2 739G--01H-023
21 630 000 8883 SET SCREW 2 M3X4 SET
22 630 008 5303 BEARING,UNIT 2 739G--01H-020
23 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
24 411 141 3001 WASHER SPR 6 4 SW6
25 630 000 7879 BOLT,HEX-SCT 4 M6X12
26 630 000 8920 SET SCREW 2 M4X6 SET
26 -1 630 053 5419 COLLAR 2 739G--01B-025
27 630 084 1916 BALL SCREW 2 739G--01H-010
28 411 141 4008 WASHER V 4X9X0.8 8 FW4
29 411 141 2905 WASHER SPR 4 8 SW4
30 630 000 7657 BOLT,HEX-SCT 8 M4X16
31 630 001 1432 BEARING,RADIAL 2 739G--01H-009
32 411 000 7300 RING C 12 2 739G--01H-004
33 630 031 0566 BEARING,UNIT 2 739G--01H-012
34 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
35 411 141 3001 WASHER SPR 6 4 SW6
36 630 000 7879 BOLT,HEX-SCT 4 M6X12
37 630 031 0573 NUT 2 739G--01H-013
38 630 084 4399 STAY 2 739G--01B-008
39 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
40 411 141 3001 WASHER SPR 6 4 SW6
41 630 000 7886 BOLT,HEX-SCT 4 M6X16
42 630 075 6159 PLATE 4 739G--01B-005
43 411 141 4107 WASHER V 5X10X1 4 FW5
44 411 141 6705 WASHER SPR 5 4 SW5
45 630 000 7763 BOLT,HEX-SCT 4 M5X16
46 630 077 4689 SPACER 2 739G--01B-056
47 411 141 4008 WASHER V 4X9X0.8 4 FW4
MODEL TCM-3700-2
0109-001
154
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
7-1
48 411 141 2905 WASHER SPR 4 4 SW4
49 630 000 7633 BOLT,HEX-SCT 4 M4X12
50 630 084 4474 CHUTE(L) 2 739G--01B-055
50 -1 630 077 4696 CHUTE(R MAE) 2 739G--01B-057
50 -2 630 077 4702 CHUTE(R OKU) 2 739G--01B-064
51 630 000 7633 BOLT,HEX-SCT 20 M4X12
53 630 069 5373 PULLEY,FLAT 22 739G--01H-001
53 -1 630 069 5380 PULLEY,FLAT 8 739G--01H-047
54 630 089 7647 BELT,FLAT 2 739G--01H-002
55 630 089 7654 BELT,FLAT 2 739G--01H-038
56 630 084 4436 GUIDE(MAE1) 1 739G--01B-014
56 -1 630 077 4719 GUIDE(MAE 2) 1 739G--01B-065
57 630 084 4429 GUIDE(OKU) 1 739G--01B-013
58 411 141 4008 WASHER V 4X9X0.8 16 FW4
59 411 141 2905 WASHER SPR 4 16 SW4
60 630 000 7664 BOLT,HEX-SCT 13 M4X20
60 -1 630 000 7633 BOLT,HEX-SCT 3 M4X12
66 630 056 2750 PLATE(R) 1 739G--01B-048
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 739G--01B-049
72 630 000 0252 SENSOR,PHOTO 2 PHS114, PHS115 739G--01H-044
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 739G--01H-045
74 411 088 9005 WASHER F 3X6X0.5 8 FWS3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7626 BOLT,HEX-SCT 4 M4X10
91 630 001 0237 WASHER 3 739G--01H-025
92 411 141 3001 WASHER SPR 6 3 SW6
93 630 000 7886 BOLT,HEX-SCT 3 M6X16
96 630 035 6618 MECH PARTS (SET COLLARS) 1 739G--01H-046

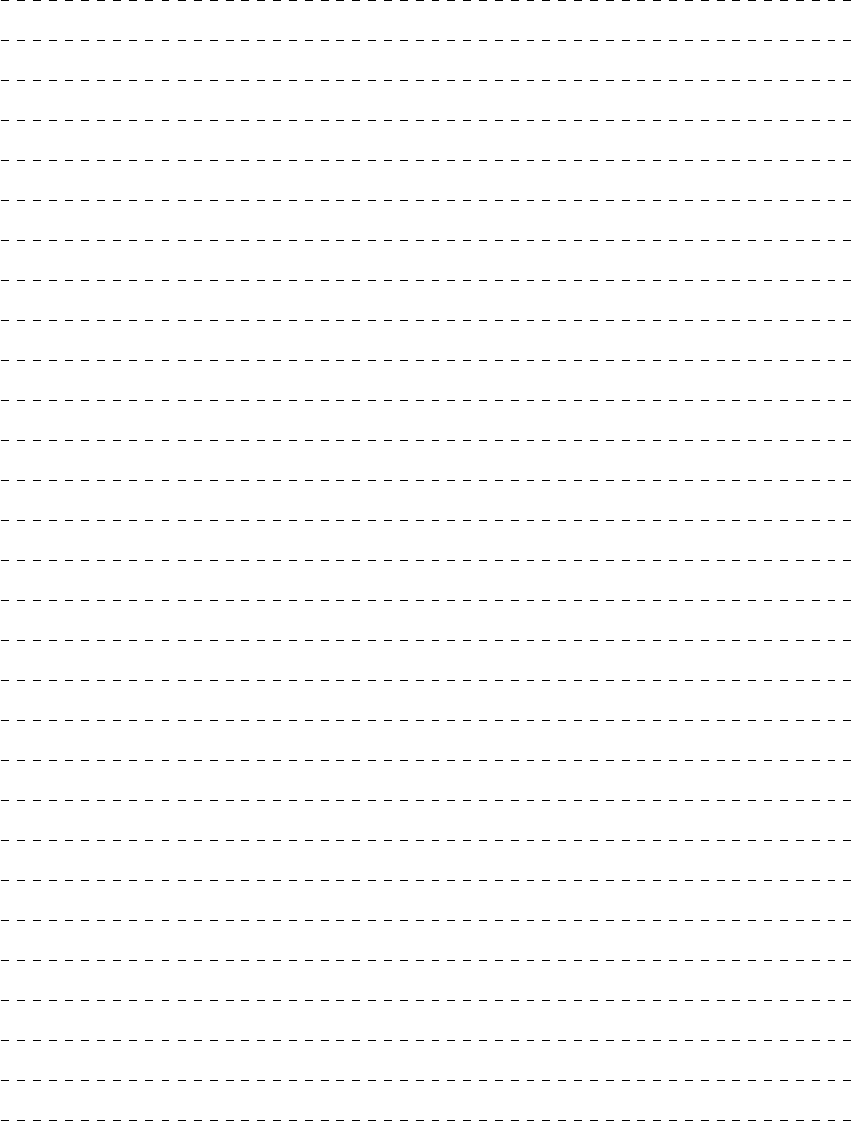

MEMO
