PI(SH) Training Center 八、 PCB CAMERA 调整： 2mm 0.3mm 4mm 调整螺钉 • 规格值 : 以 2mm 板为基准面调 PCB CAMERA 焦距 , 同时保证 )0.3mm 和 4mm 板 • 调整 : 1. 将 PCB CAMERA JIG 放在 XY TABLE 上 2. SERVO OFF 将 PCB CAMERA 移至 JIG 上 3. M/C ADJUST → RECOG UNIT …

PI(SH) Training Center

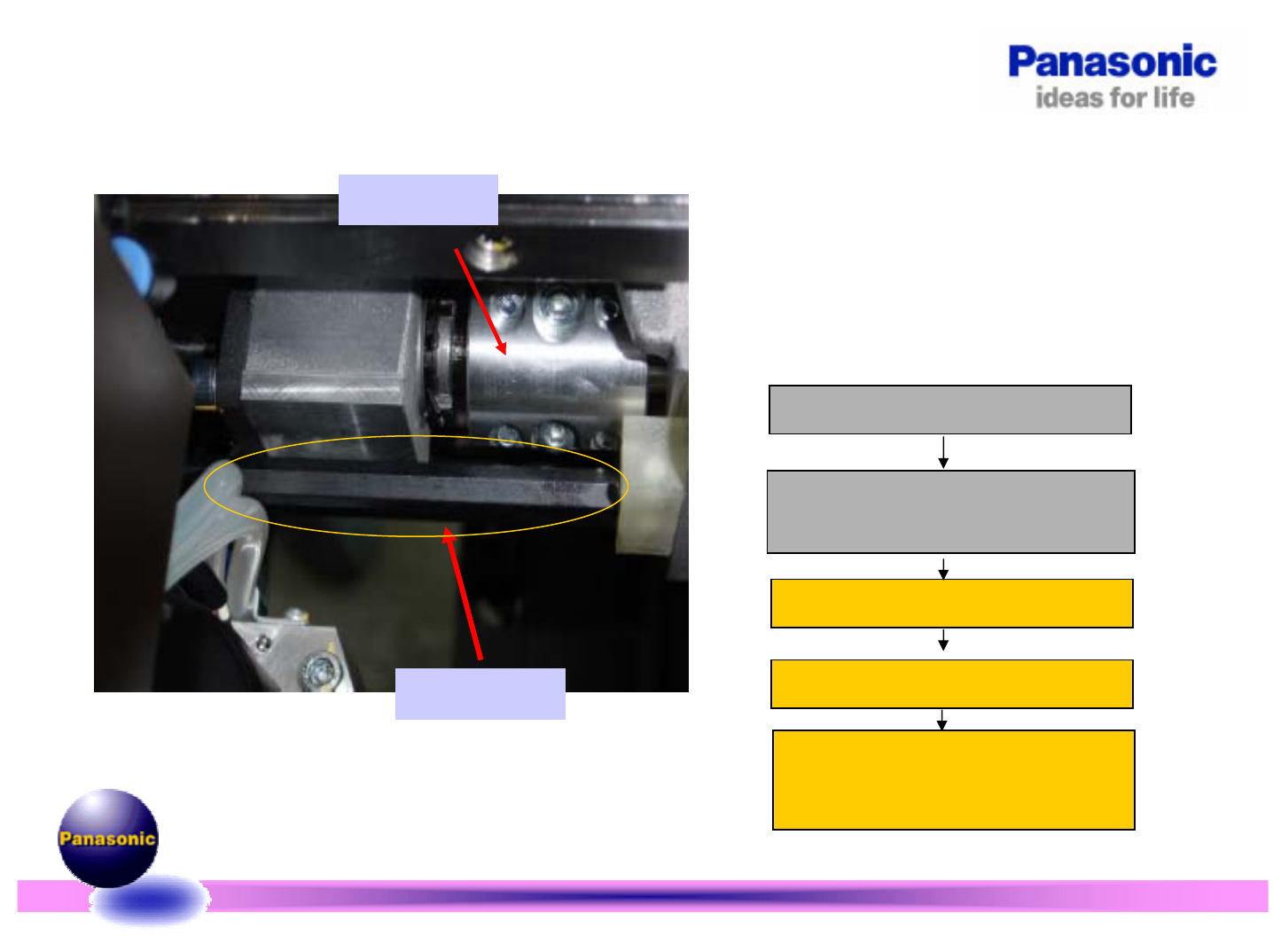

七、X 轴马达更换：

M/C PARAMETERTEACH

PCB R-ECOG CARAME XY

AXIS ORG OFFSET

FIX MARK POS MOVE

CAMERA ANGLE TEACH

XY AXIS ORG OFFSET

CAMERA PARA TEACH

ORG JIG

联轴器

安装步骤:

同Y轴,原点调整需使用90mmJIG

注明:马达旋转1圈丝杆移动30mm,

因为X轴在原点时联轴器被HEAD挡

住,所以需使用JIG

XY TEACHING

PI(SH) Training Center

八、PCB CAMERA调整：

2mm

0.3mm

4mm

调整螺钉

•规格值:

以2mm板为基准面调PCB CAMERA

焦距,同时保证)0.3mm 和4mm板

•调整:

1. 将PCB CAMERA JIG放在XY

TABLE上

2. SERVO OFF将PCB CAMERA移至

JIG上

3. M/C ADJUST →RECOG UNIT

MAINT →FORADJUST→LIGHTING 调整

LAMP1,2光源直到图像清淅

4. 选择 CAMERA REAL BOAR

FRONT

5. 同XY轴原点调整一样进行TEACH

上页

PI(SH) Training Center

九、PARTS CAMERA 调整：

MACHINPARAMETER TEACH

CHIP RECOG CAMERA

θ角度调整螺钉

•规格值:

CAMERAANGLE0.05mm(CALIBERTION)

•调整:

反复调整一直到达规格值为止。
