PI(SH) Training Center 九、 PARTS CAMERA 调整： MACHINPARAMETER TEACH CHIP RECOG CAMERA θ 角度调整螺钉 • 规格值 : CAMERAANGLE0.05mm(CALIBERTION) • 调整 : 反复调整一直到达规格值为止。
PI(SH) Training Center

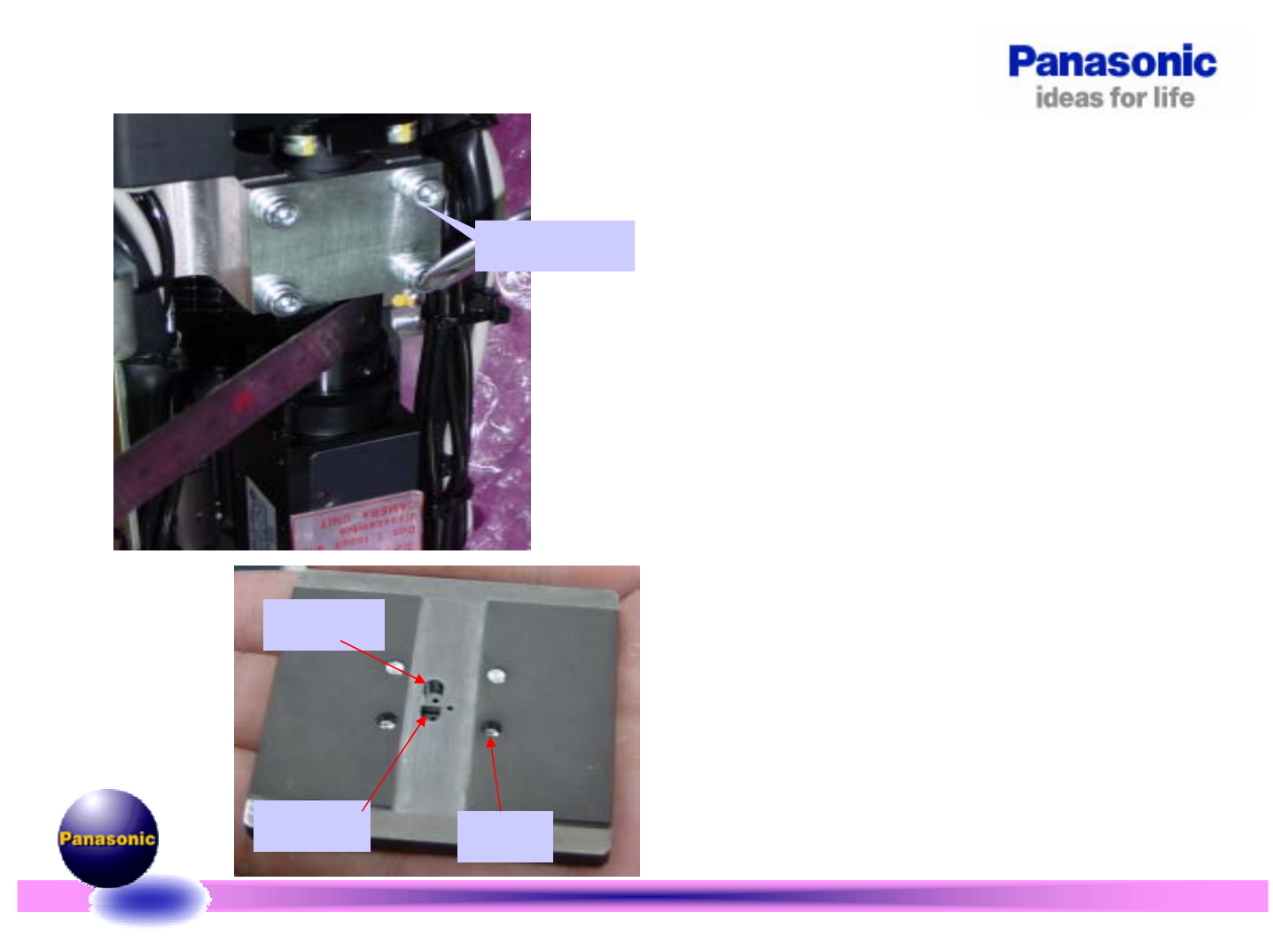

八、PCB CAMERA调整：
2mm
0.3mm
4mm
调整螺钉
•规格值:
以2mm板为基准面调PCB CAMERA
焦距,同时保证)0.3mm 和4mm板
•调整:
1. 将PCB CAMERA JIG放在XY
TABLE上
2. SERVO OFF将PCB CAMERA移至
JIG上
3. M/C ADJUST →RECOG UNIT
MAINT →FORADJUST→LIGHTING 调整
LAMP1,2光源直到图像清淅
4. 选择 CAMERA REAL BOAR
FRONT
5. 同XY轴原点调整一样进行TEACH
上页
PI(SH) Training Center

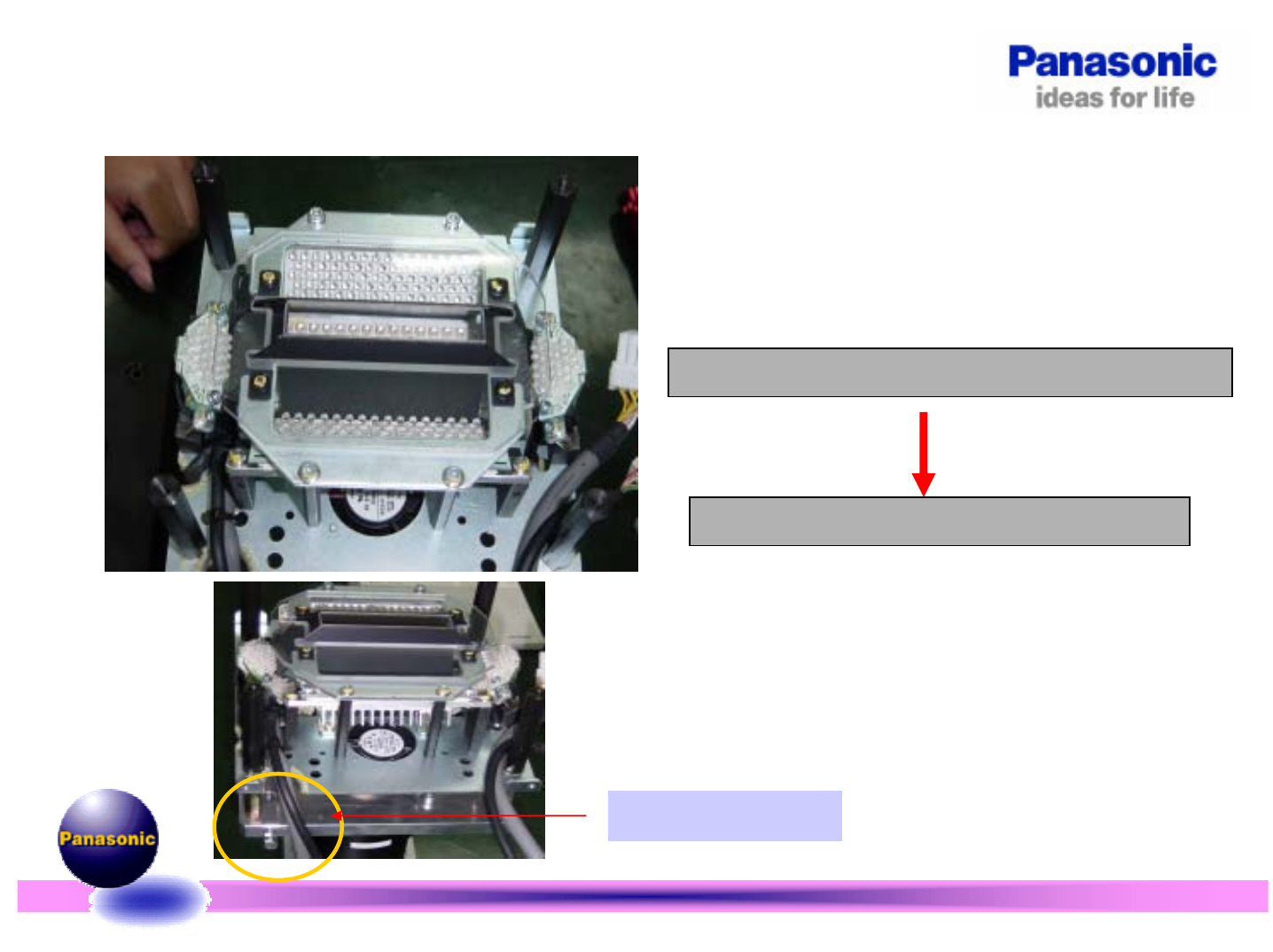

九、PARTS CAMERA 调整：

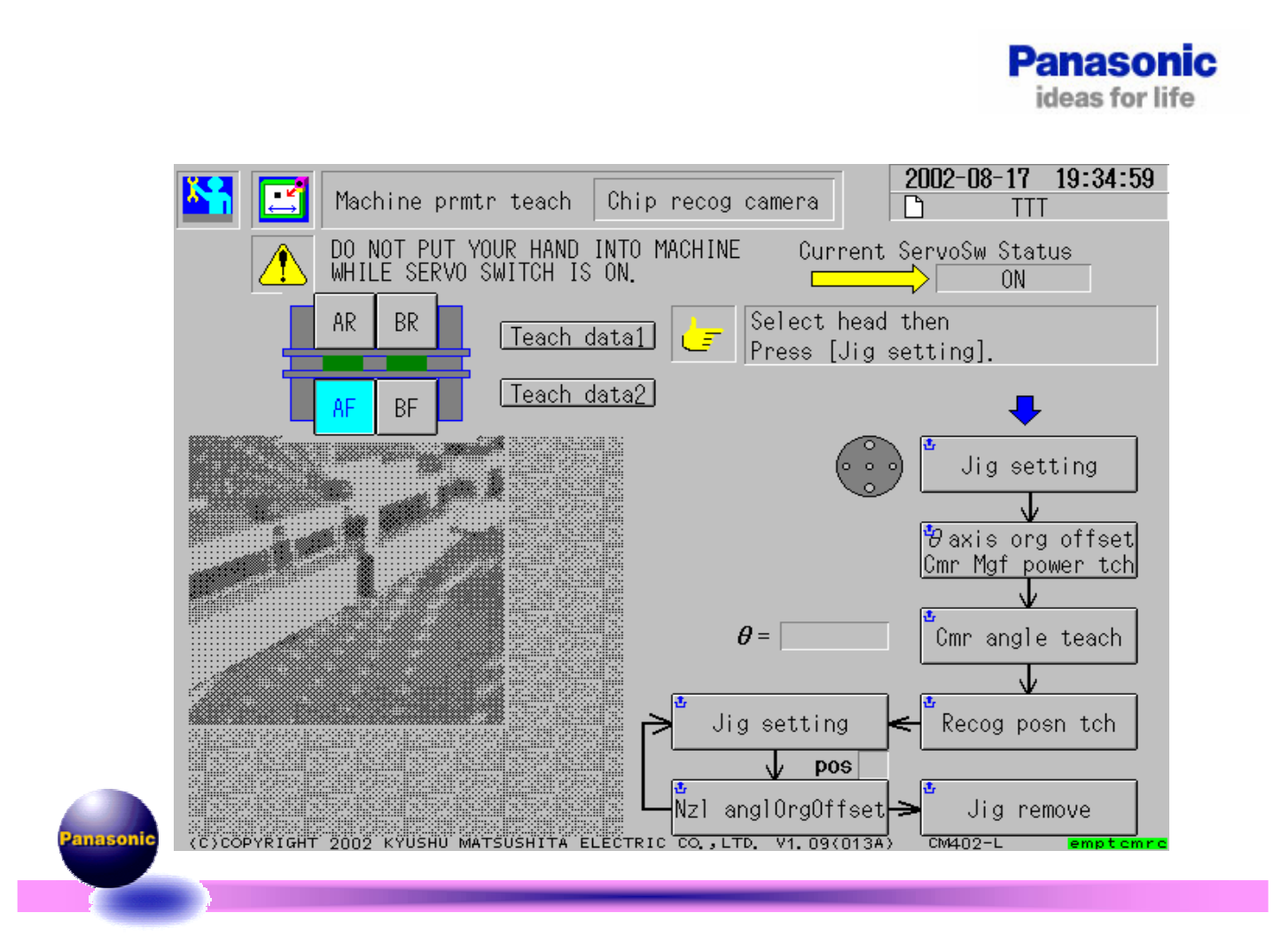

MACHINPARAMETER TEACH
CHIP RECOG CAMERA
θ角度调整螺钉
•规格值:
CAMERAANGLE0.05mm(CALIBERTION)
•调整:
反复调整一直到达规格值为止。
PI(SH) Training Center
十、PARTS CAMERA TEACHING：
