PI(SH) Training Center

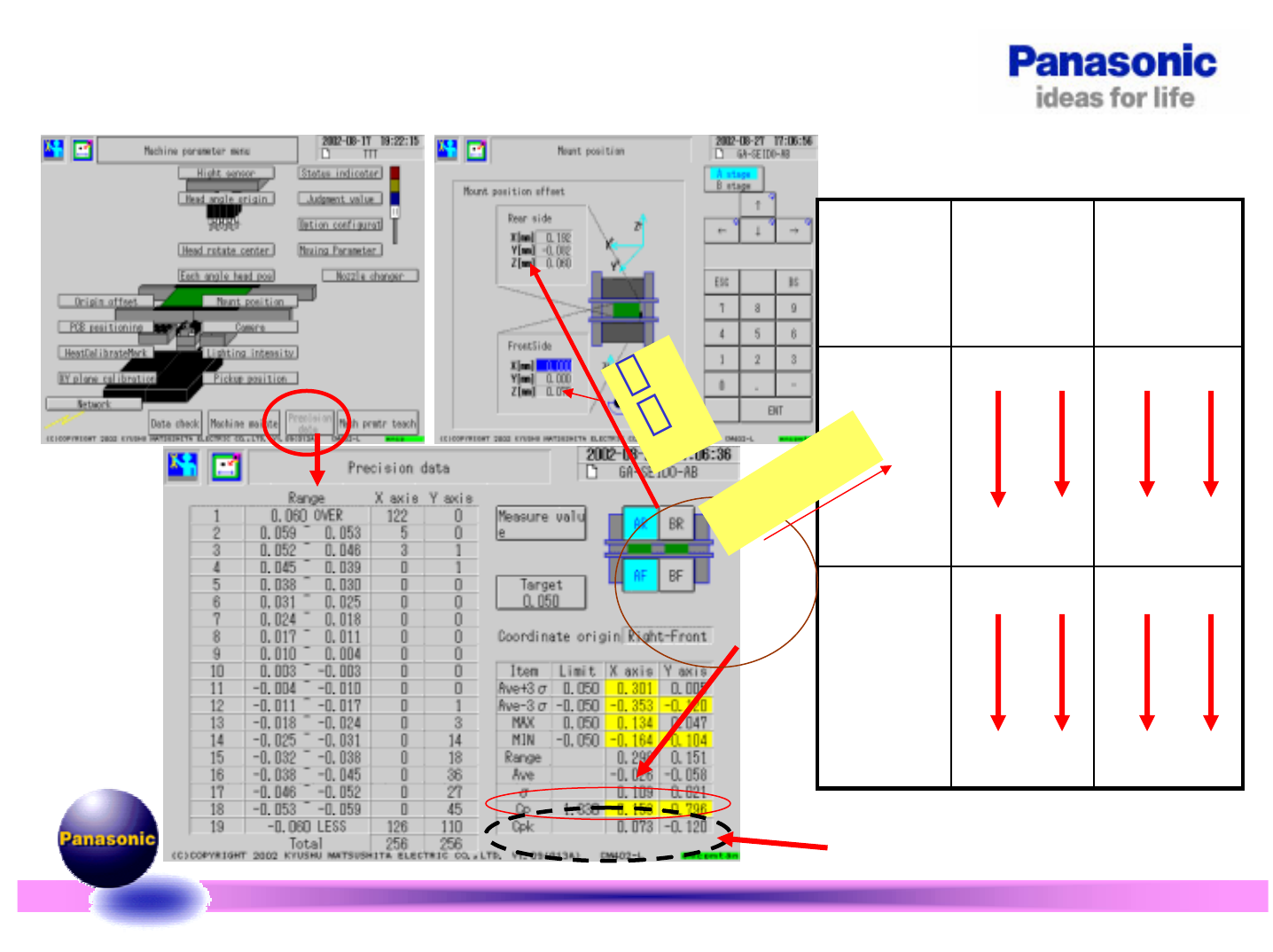

十五、HEAD补正CP/CPK：
切换到
“ON”
头补正
反复调整一直到达规格值为止。
•规格值:
CP >1.3 CPK >1
•步骤:
1. 进入SERVICE→BEBUG PAMA
2. 将7,8处于“ON”
3. 将光源放在TABLE上灯光“off”,
玻璃JIG放在工作台上
4. MOUNT POSITION OFFSET清“0”
5. 传入程序(3.5寸软盘,随玻璃
JIG一起购置)
6. OPTION START,识别完MARK后
打开灯光,进行头补正,同时OF-FSET
值自动登录
7. 将7处于“OFF”再进行一次检测,
检查
CP/CPK数值.
PI(SH) Training Center
十六、HEAD补正CP/CPK：
AVE:平均值
CP/CPK
+0.05 +0.05
+0.05 -0.05
-0.05 -0.05
-0.05 +0.05
AF AVE
修正
+0.05 +0.05
-0.05 +0.05
-0.05 -0.05
+0.05 –0.05
AR AVE
修正
+
X Y
-
X Y
正
负
参
考
PI(SH) Training Center
十七、M/C版本升级：
• 1. 保存M/C Parameter
• 2. M/C关机→插入INSTALL FD →开机→出现SYSTEM INSTALL
画面
• PT200 →MAINTENACE →CM20KM301M/C SYSTEM INSTALL
→NEXT →CD ROM →NEXT(可选择需升级M/C) →NEXT
• M/C Parameter save
FILE →FLOPPY DISK →MAIN OPN →FD INIT →M/C
PARAMETER SAVE
