PI(SH) Training Center 四、 SUPPORT PIN 高度调整： 0-0.1mm support 调整 螺钉 • 规格值 : XY-TABLE 高于 SUPPORT PIN 0 - 0.1mm 需确认四点 , 且每点必须 稳固。 • 检查 : 使用百分表吸着在 X- BEAM 上进行检测。 • 调整 : 每个 TABLE 四周都有调整 螺钉可进行调整。
PI(SH) Training Center
三、工作台平行度调整：
检测点为盖板内侧 调整螺钉
•规格值:
平行度±0.02mm
•检测:
1. 将百分表吸在前面BEAM上
检测XY-TABLE固定侧.
2. 再将百分表移至后面BEAM
上检测XY TABLE固定侧
•调整:
松开XY TABLE上盖板螺钉,调
整盖板
PI(SH) Training Center
四、SUPPORT PIN高度调整：
0-0.1mm
support
调整
螺钉
•规格值:
XY-TABLE高于SUPPORT
PIN 0 - 0.1mm
需确认四点,且每点必须
稳固。
•检查:
使用百分表吸着在X-
BEAM上进行检测。
•调整:
每个TABLE四周都有调整
螺钉可进行调整。
PI(SH) Training Center

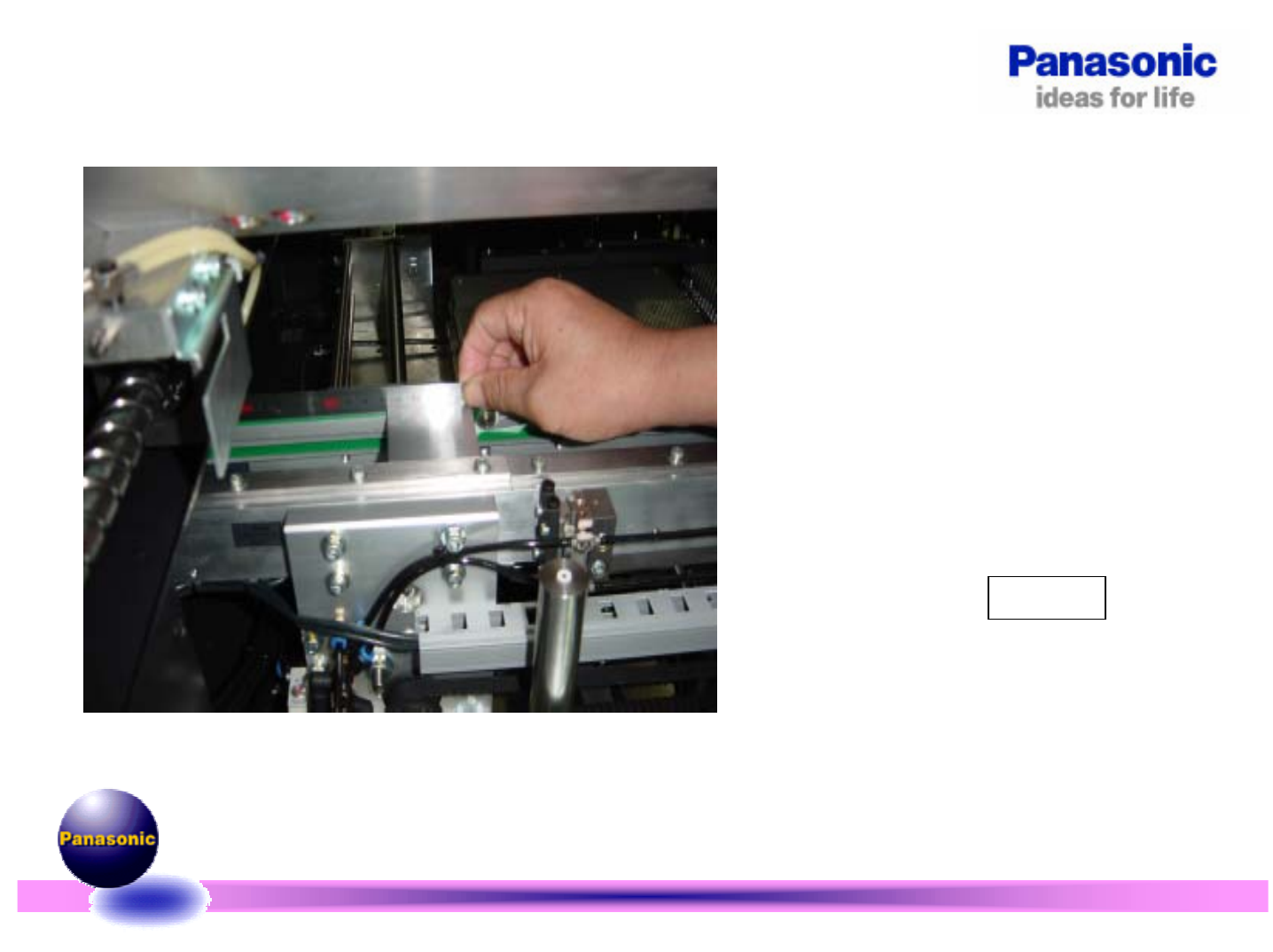

五、轨道自动调宽：
•规格值:
导轨比实际值宽0.5mm
•检查:
将轨道调整至50mm使用
JIG+0.5mm进行检测.
•调整:
1. 输入M/C offaet
M/C parameter→Origin
offset →Conveyor width
→Wmm
+ ↑,- ↓
2. 调整原点SENSOR
注: 检测时放在导轨固
定处
0.05
