用户手册 SIPLACE TX 系列 3 技术数据和组件 使用软件版本 713.0 或更新 01/2020 版本 3.3 尺寸和重量 105 3.3.1.1 尺寸总览 3 图 3.3 - 1 尺寸概览 - 示例为 SIPLACE TX2 示例： (1) 长度 = 1000 mm (2) 宽度 = 2048 mm (3) 高度 = 1735 mm
3 技术数据和组件 用户手册 SIPLACE TX 系列
3.3 尺寸和重量 使用软件版本 713.0 或更新 01/2020 版本
104
3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
3
长度
*a
带传送导轨延长件也带护手装置
含输入传送导轨延长件
*b
含输出传送导轨延长件
含输入与输出传送导轨延长件）
1000 mm
1260 mm
1604 mm
1864 mm
宽度
贴片机保护壳的外部轮廓 （料台 “ 内部 ”）
含显示器
贴片机保护壳的外部轮廓 （料台 1 号料位的 “ 外部 ”）
贴片机框架
2232 mm
2386 mm
2324 mm
2048 mm
贴片机高度 （适用于 950 mm PCB 传送导轨高度）
最高到贴片机保护壳的顶部边缘
带有双色指示灯
带有三色指示灯
无指示灯 （包装的高度）
含折叠短保护盖 45 度位置
含折叠短保护盖 60 度位置
含折叠短保护盖 45 度位置

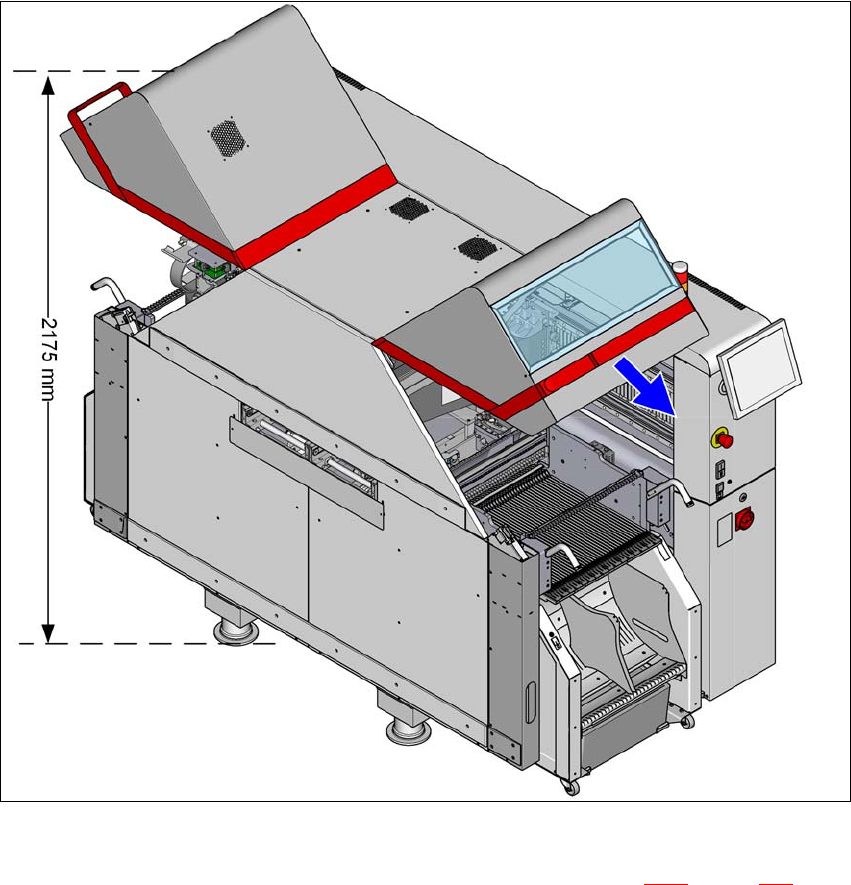

含折叠短保护盖 60 度位置
1500 mm
1690 mm
1735 mm
1500 mm
1960 mm
2070 mm
2050 mm
2175 mm
贴片机离地间隙
（适用于 900 mm PCB 传送导轨高度）
（适用于 930 mm PCB 传送导轨高度）
（适用于 950 mm PCB 传送导轨高度）
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
重量
SIPLACE TX 系列 （配备元件料车）
SIPLACE TX 系列 （配备全套供料器模块）
2050 kg
2170 kg
位置
*c
带外部料台
2.23 m²
2.33 m²
均衡的表面负载
典型的表面负载
6.75 kN/m²
7.70 kN/m²
贴片机支脚数量 4
最大噪音排放 75 dB (A)
*)a 从贴片机保护装置的外部轮廓测量。
*)b 仅限生产线上的第一台贴片机。
*)c 从贴片机保护装置的外部轮廓测量且不含传送导轨的延长件。
用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.3 尺寸和重量
105
3.3.1.1 尺寸总览
3

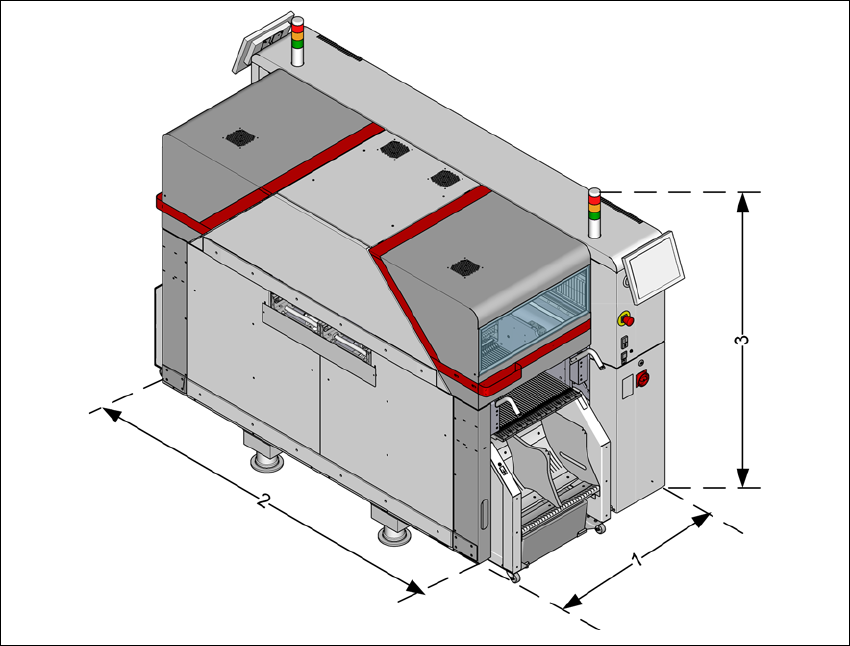

图 3.3 - 1 尺寸概览 - 示例为 SIPLACE TX2
示例：
(1) 长度 = 1000 mm
(2) 宽度 = 2048 mm
(3) 高度 =
1735 mm
