用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.5 贴片头
111
3.5.1.1 总览
3
3
图 3.5 - 1 SIPLACE SIPLACE SpeedStar- 概览
(1) 真空泵保持回路的连接
(2) “ 真空传感器保持电路 ” 板 （位于盖下方）
(3) 星形轴马达
(4) 握柄 （C&P20 M2 为红色）
(5) DP 驱动装置
(6) 吸嘴
(7) 压力控制阀
(8) Z 轴马达 （线性马达）
(9) 返回气缸
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 技术数据和组件 用户手册 SIPLACE TX 系列
3.5 贴片头 使用软件版本 713.0 或更新 01/2020 版本
112

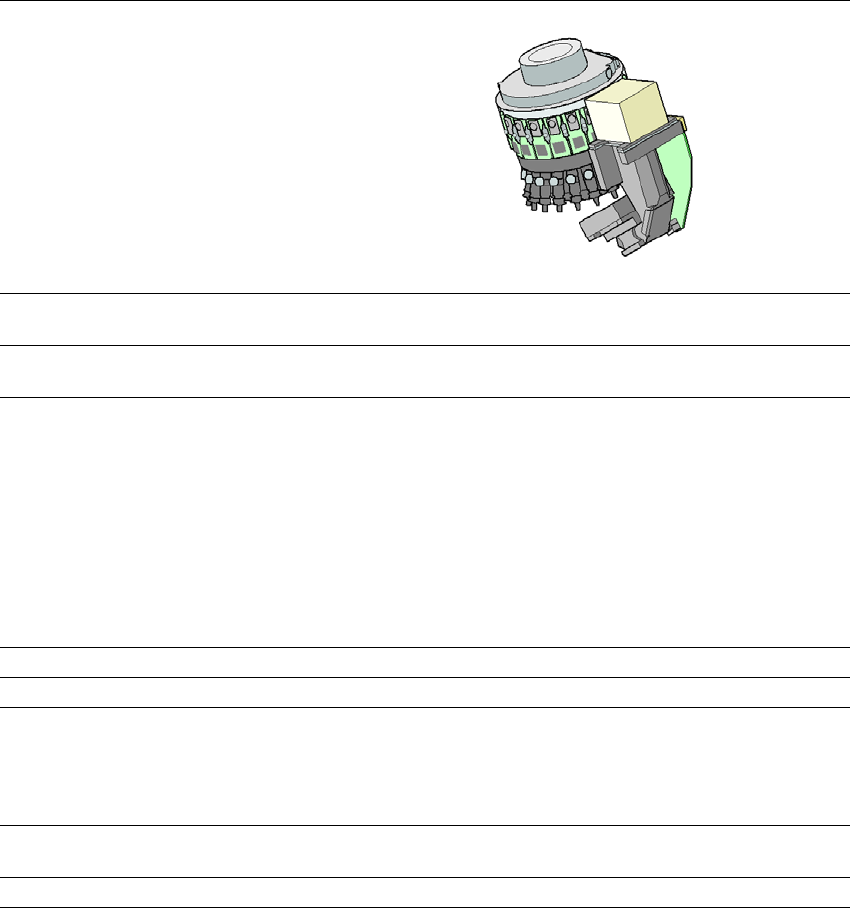

3.5.1.2 SIPLACE SpeedStar (C&P20 P) 的技术数据
3
SIPLACE SpeedStar (C&P20 P)
带 23 型元件摄相机 带 41 型元件摄相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影
响。
01005 到 2220、Melf、SOT、
SOD
0201 （公制） 至 2220、Melf、SOT、
SOD、裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
250 µm
100 µm
400 µm
200 µm
0.18 mm x 0.18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0.12 mm x 0.12 mm
6 mm x 6 mm
1 g
下压力 非接触式贴片，0.5 N、1 N 至 4.5 N
吸嘴类型 40xx 40xx
X/Y 轴精确度
*b
*)b 精度值满足 ASM 供应和服务范围内的条件。
± 30µm/3σ ± 30 µm/3σ
± 25 µm/3σ
*c
*)c 带精度等级。SIPLACE Pro 元件形状编辑器中的设置。
角度精确度 ± 0.5° / 3σ ± 0.5° / 3σ
照明级别 5 5
标准功能 真空传感器、力值测量、PCB 翘曲度检查、
各元件的图像
选项 吸嘴交换器、特殊吸嘴
用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.5 贴片头
113
3.5.1.3 SIPLACE TX micron 上 SIPLACE SpeedStar （C&P20 M2）的技术数据
3
SIPLACE SpeedStar (C&P20 M2)
带 48 型元件摄相机
（标准）
带 49 型元件摄相机
（选装）
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
0.12 mm x 0.12 （0201 公制）至 2220、Melf、SOT、SOD、
裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
70 µm
30 µm
100 µm
50 µm
120 µm x 120 µm
6 mm x 6 mm
1 g
4 mm
*b
50 µm
25 µm
50 µm
25 µm
80 µm x 80 µm
6 mm x 6 mm
1 g
*)b 由于焦距仅为 ±0.3 mm，只有在元件需要此摄像机的特定分辨率时，才建议使用此摄像机。请根据焦距和
元件厚度调整吸嘴的长度。可使用的元件最大尺寸为 6 mm x 6 mm。
下压力 非接触式贴片，0.5 N、1 N 至 4.5 N
吸嘴类型 40xx 40xx
X/Y 轴精确度
*c
带 “ 精度等级 ”
*d
无 “ 精度等级 ”
*)c 精度值满足 ASM 供应和服务范围内的条件。
*)d SIPLACE Pro 元件形状编辑器中的设置。
± 15 µm/3σ
*e
± 20 µm/3σ
± 20 µm/3σ
*)e 仅 SIPLACE TX2i micron 15µm 精度等级
± 15 µm / 3σ
e
± 20 µm/3σ
± 20 µm/3σ
角度精确度 ± 0.3° / 3σ
*f
± 0.2° / 3σ
*g
*)f 适用于 SIPLACE TX micron 25µm 精度等级
*)g 适用于 SIPLACE TX micron 精度等级 20 µm 或 SIPLACE TX2i micron 15µm
± 0.3° / 3σ f
± 0.2° / 3σ
g
照明级别 5 5
