3 技术数据和组件 用户手册 SIPLACE TX 系列 3.5 贴片头 使用软件版本 713.0 或更新 01/2020 版本 114 3.5.2 元件抛料仓传感器 元件抛料仓传感器用于监控抛料 仓是否在支座上正确就位。 – 如未正确插入抛 料仓，贴片机将不能启动。 – 如果抛料仓在贴 片过程中脱离支座，贴片机会立即 停止，以避免碰撞贴片头。 3.5.3 真空泵 （选装） SIPLACE SpeedStar 的真空泵安装于 1 号料位…
用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.5 贴片头
113
3.5.1.3 SIPLACE TX micron 上 SIPLACE SpeedStar （C&P20 M2）的技术数据
3
SIPLACE SpeedStar (C&P20 M2)
带 48 型元件摄相机
（标准）
带 49 型元件摄相机
（选装）
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
0.12 mm x 0.12 （0201 公制）至 2220、Melf、SOT、SOD、
裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
70 µm
30 µm
100 µm
50 µm
120 µm x 120 µm
6 mm x 6 mm
1 g
4 mm
*b
50 µm
25 µm
50 µm
25 µm
80 µm x 80 µm
6 mm x 6 mm
1 g
*)b 由于焦距仅为 ±0.3 mm，只有在元件需要此摄像机的特定分辨率时，才建议使用此摄像机。请根据焦距和
元件厚度调整吸嘴的长度。可使用的元件最大尺寸为 6 mm x 6 mm。
下压力 非接触式贴片，0.5 N、1 N 至 4.5 N
吸嘴类型 40xx 40xx
X/Y 轴精确度
*c
带 “ 精度等级 ”
*d
无 “ 精度等级 ”
*)c 精度值满足 ASM 供应和服务范围内的条件。
*)d SIPLACE Pro 元件形状编辑器中的设置。
± 15 µm/3σ
*e
± 20 µm/3σ
± 20 µm/3σ
*)e 仅 SIPLACE TX2i micron 15µm 精度等级
± 15 µm / 3σ
e
± 20 µm/3σ
± 20 µm/3σ
角度精确度 ± 0.3° / 3σ
*f
± 0.2° / 3σ
*g
*)f 适用于 SIPLACE TX micron 25µm 精度等级
*)g 适用于 SIPLACE TX micron 精度等级 20 µm 或 SIPLACE TX2i micron 15µm
± 0.3° / 3σ f
± 0.2° / 3σ
g
照明级别 5 5
3 技术数据和组件 用户手册 SIPLACE TX 系列
3.5 贴片头 使用软件版本 713.0 或更新 01/2020 版本
114
3.5.2 元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
3.5.3 真空泵 （选装）
SIPLACE SpeedStar 的真空泵安装于 1 号料位的盖子后方，即贴片机的框架内。有以下两种型号
可用：
– 真空泵 VX4.25
– 真空泵 VX4.25/0-47 IE3
3.5.3.1 概览 - 型号 VX4.25
部件号 03128463-xx 真空泵 VX4.25
3

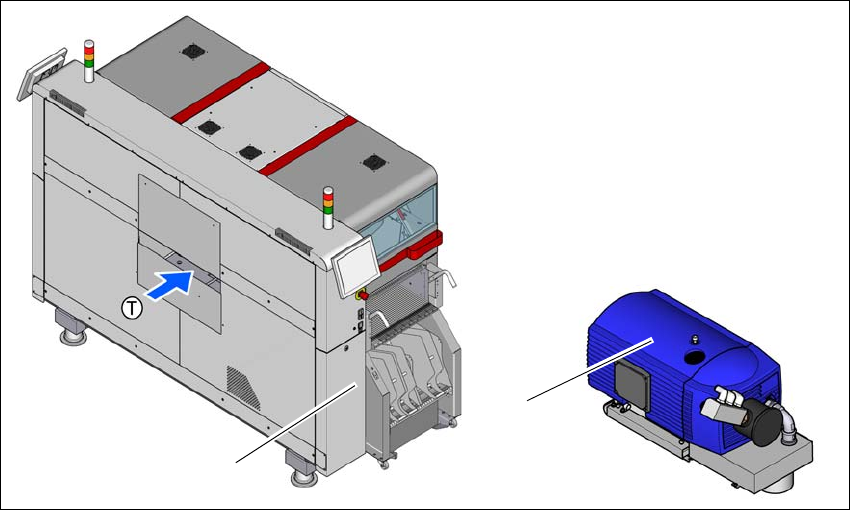

图 3.5 - 2 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25
(2)
(1)
用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.5 贴片头
115
3.5.3.2 概览 - 型号 VX4.25/0-47 IE3
部件号 03224400-xx 真空泵 VX4.25/0-47 IE3
3

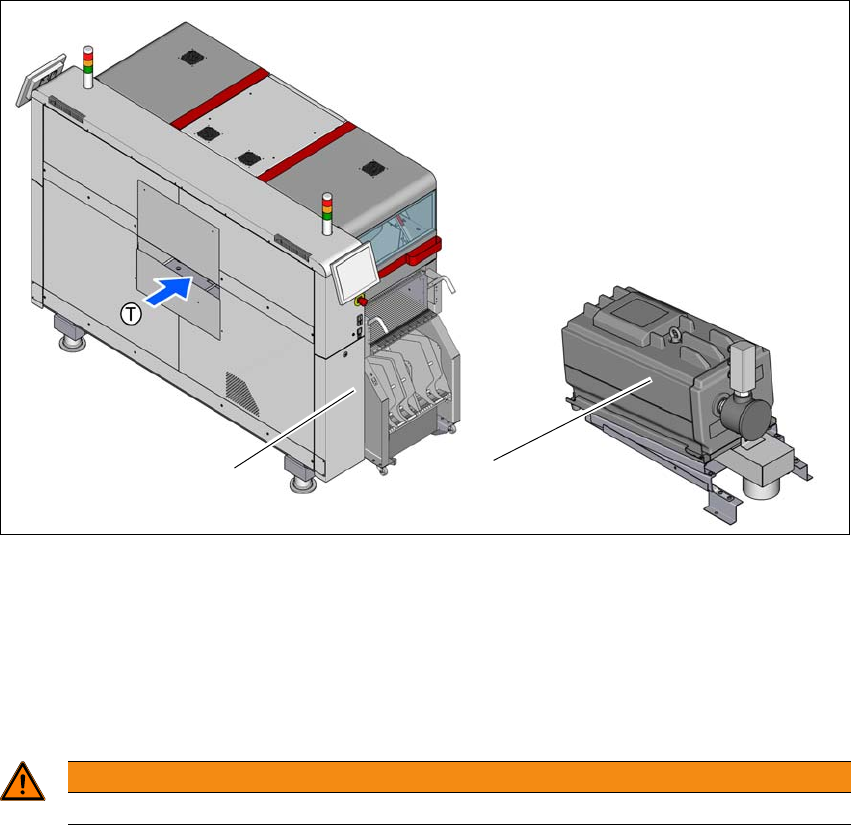

图 3.5 - 3 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25 IE3
3.5.3.3 使用真空泵的安全须知
3
(2)
(1)
警告
请遵守随附真空泵使用手册中规定的安全说明。
