3.5.3.4 说明
仅能在操作 SIPLACE SpeedStar (C&P) 时搭配真空泵。配备真空泵的 SIPLACE SpeedStar 可用
作 SIPLACE TX 的选装件。
在搭配真空泵操作时，SIPLACE SpeedStar 的压缩空气消耗量将大幅减少。一台真空泵最多可供
应两个 SIPLACE SpeedStar 贴片头。这就减少了能耗，从而降低了运行成本。
真空泵与贴片机一起开启和关闭。工作站软件自动考虑超时时间 （6 分钟），以防电动机发生过
热。
3
3.5.3.5 维护说明
请遵守真空泵的其他维护说明。
阅读随附贴片机手册中的相关章节。
请注意
压缩空气的消耗值可以在 3.2.3
部分，第 102 页中找到。
用户手册 SIPLACE TX 系列 3 技术数据和组件
使用软件版本 713.0 或更新 01/2020 版本 3.5 贴片头
117
3.5.4 SIPLACE MultiStar CPP /CPP M
3

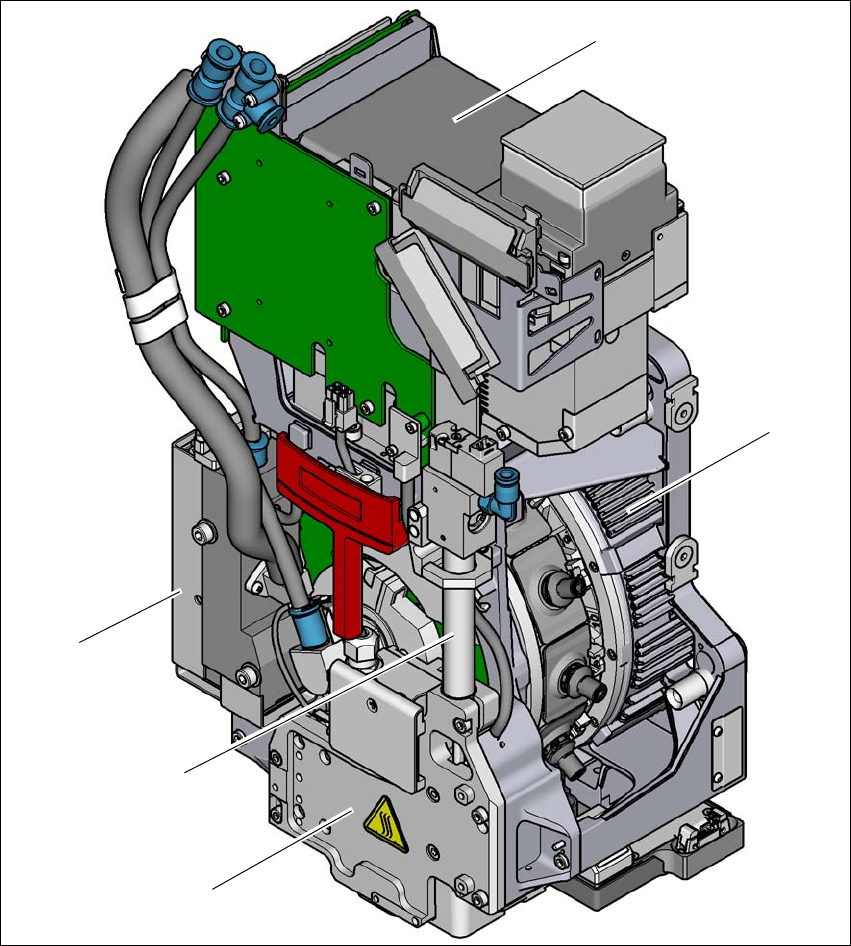

图 3.5 - 4 SIPLACE MultiStar 贴片头 - 前视图，功能组第 1 部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的转矩马达
(4) 中间分配器板
(5) 握柄 （CPP M 为红色）
(6) 用于拾取 / 贴片的文氏管吸嘴和保持电路的压缩空气连接
(1)
(2)
(3)
(4)
(6)
(5)
3 技术数据和组件 用户手册 SIPLACE TX 系列
3.5 贴片头 使用软件版本 713.0 或更新 01/2020 版本
118
3

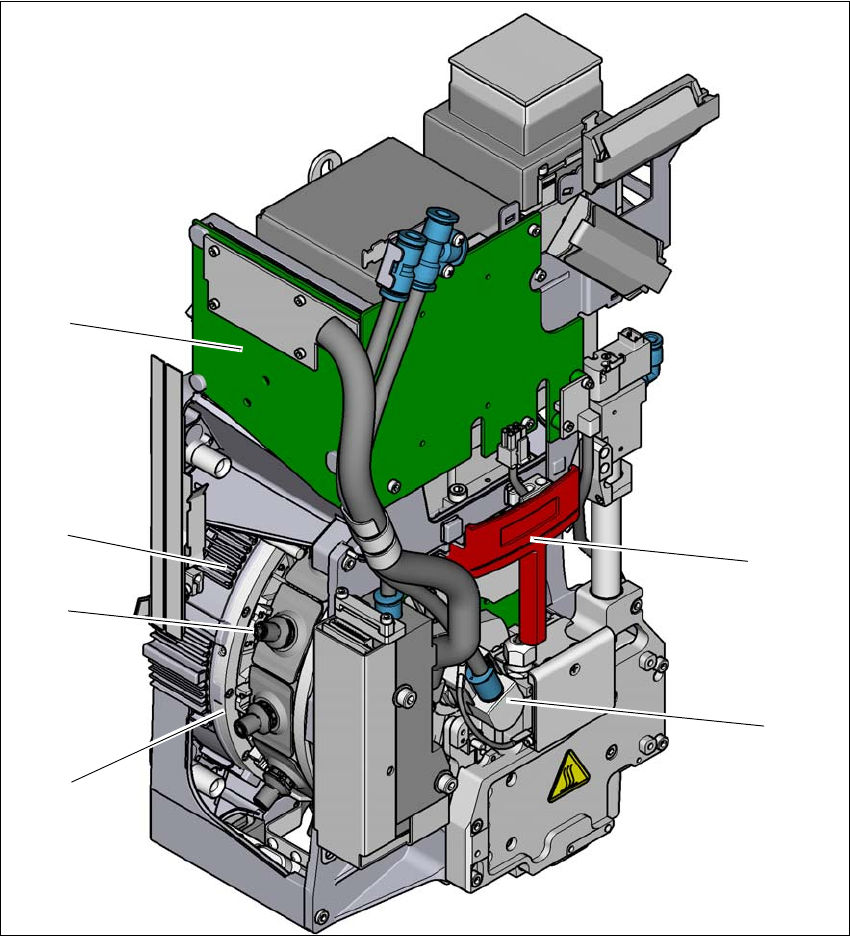

图 3.5 - 5 SIPLACE MultiStar 贴片头 - 前视图，功能组第 2 部分
(1) C&P 元件摄相机 （30 型，27 x 27，数字）
(2) 星型轴驱动装置的转矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
(1)
(2)
(3)
(4)
(5)
