将 L1、L2、L3、N 和 PE 连接到电源连接端子 X2（部件 1）， 图 4.4 - 4，第 181 页。穿入电
缆时，请勿损坏连接端子。
4
手动拧紧电缆夹具 （部件 2），图 4.4 - 4，第 181 页。
始终确保线缆和电缆不会缠绕或绊脚。必要时，使用扎带将其固定到位。
4.4.3.5 主电源连接 - 电源连接线带插头 （配置 2）
贴片机随附一根不带插头、长约 5 m、红色 16 A 且符合 IEC 60309 的电源连接线。
4
4

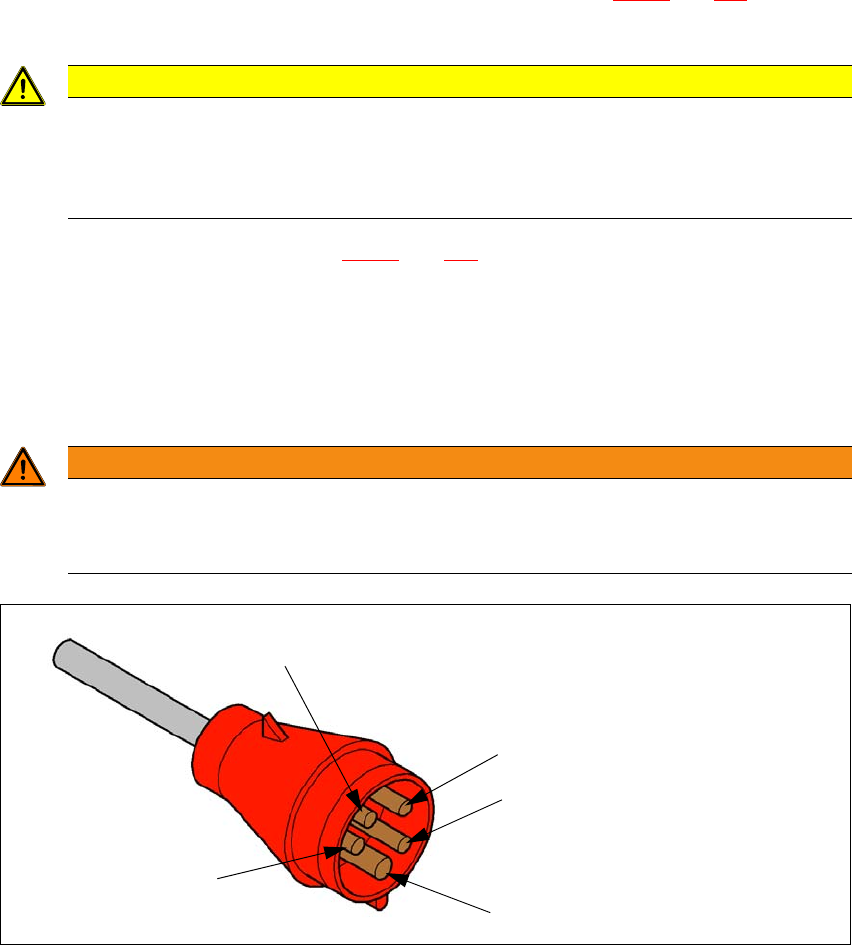

图 4.4 - 5 CEE 插头中的分配
注意事项
请注意正确的相序！
请注意正确的相序！相序错误会导致故障并会对真空泵造成损坏！贴片机启动时，检查
真空泵的运行方向是否正确。
检查贴片机上的 PE 连接是否能正常起作用。
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
PE
L1
L2
L3
N
用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.4 安装位置的基础设施
183
4.4.3.6 主电源连接 - 电源连接线不带插头 （配置 3）
贴片机随附一根不带插头、长约 5m 的电源连接线。
4
4
主电源电缆中的导线说明
4
4
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
4 = (N)：零线
绿色 / 黄色 = (PE)：保护导体
4 设置与调试 用户手册 SIPLACE TX 系列
4.4 安装位置的基础设施 使用软件版本 713.0 或更新 01/2020 版本
184
4.4.4 细保险丝概览
4
图 4.4 - 6 细保险丝概览
4
保险丝 元件 电流 [A] 电压 [V]
F1 MGCU1 6,3 24
F2 MGCU2 6,3 24
F3 维修 6,3 24
F4 分配器 6,3 24
F5 贴片机 PC 6,3 24
F6 PC 选项 6,3 24
F7 传送导轨控制 6,3 24
F8 悬臂 1 6,3 24
