4 设置与调试 用户手册 SIPLACE TX 系列 4.5 设置贴片机 使用软件版本 713.0 或更 新 01/2020 版本 186 4.5 设置贴片机 4.5.1 安装附属部件 随贴片机一并交付的还有显示器以及 已拆卸掉的指示灯。要安装指示灯和显示器，请按下方继 续。 4.5.1.1 安装指示灯 将指示灯插入插孔中，直到灯管完 全插入其下方的终端里。 将连接器轻轻地从灯具底座中拔出 。 将连接器插入至灯具上半部分的底…
用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.4 安装位置的基础设施
185
F9 悬臂 2 6,3 24
F10 内部 6,3 24
F11 CSB 信号 6,3 24
F12 CSB 供给 6,3 24
F13 -- -- --
F14 贴片头 1 6,3 42
F15 贴片头 2 6,3 42
F16 传送导轨驱动 10,0 42
F19 悬臂 1 6,3 160
F20 悬臂 2 6,3 160
F21 视觉 6,3 42
F22 FCU 1 10 27
F23 FCU 2 10 27
保险丝 元件 电流 [A] 电压 [V]
4 设置与调试 用户手册 SIPLACE TX 系列
4.5 设置贴片机 使用软件版本 713.0 或更新 01/2020 版本
186
4.5 设置贴片机
4.5.1 安装附属部件
随贴片机一并交付的还有显示器以及已拆卸掉的指示灯。要安装指示灯和显示器，请按下方继
续。
4.5.1.1 安装指示灯
将指示灯插入插孔中，直到灯管完全插入其下方的终端里。
将连接器轻轻地从灯具底座中拔出。
将连接器插入至灯具上半部分的底部中。
打开信号灯，直至其啮合。
4.5.1.2 固定显示器
用固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
将显示器线缆固定在含应力消除的显示器上。
用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.5 设置贴片机
187
4.5.2 移除悬臂轴上用于装运的支撑架
悬臂在 X 和 Y 方向使用支撑架固定。贴片机运输完成后，移除支撑架。
4.5.2.1 移除 X 方向的支撑架
4

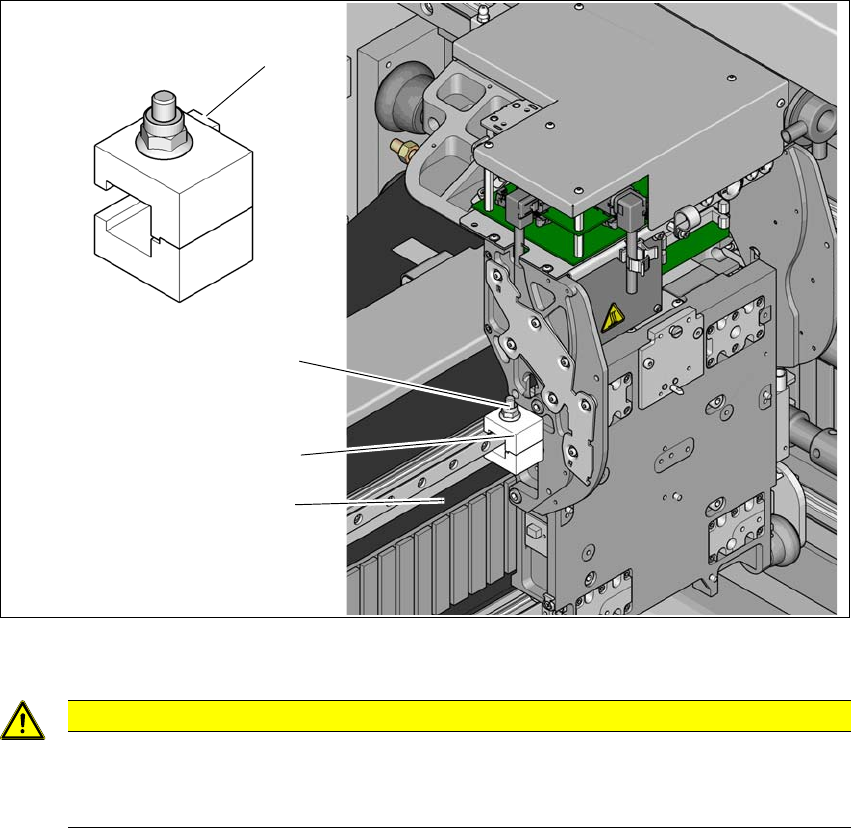

图 4.5 - 1 X 方向的支撑架
4
松开支撑架 (2) 上的螺丝 (1)，以便支撑架可从线性导轨上轻松取下。
4
注意事项
不要损坏光栅尺！
光栅尺位于支撑架 (2) 下方。
确保位于支撑架下方的光栅尺 (3) 无损坏。
(1)
(3)
(2)
(4)
