1 介绍 用户手册 SIPLACE TX 系列
1.2 总览 使用软件版本 713.0 或更新 01/2020 版本
20
1.2 总览
1

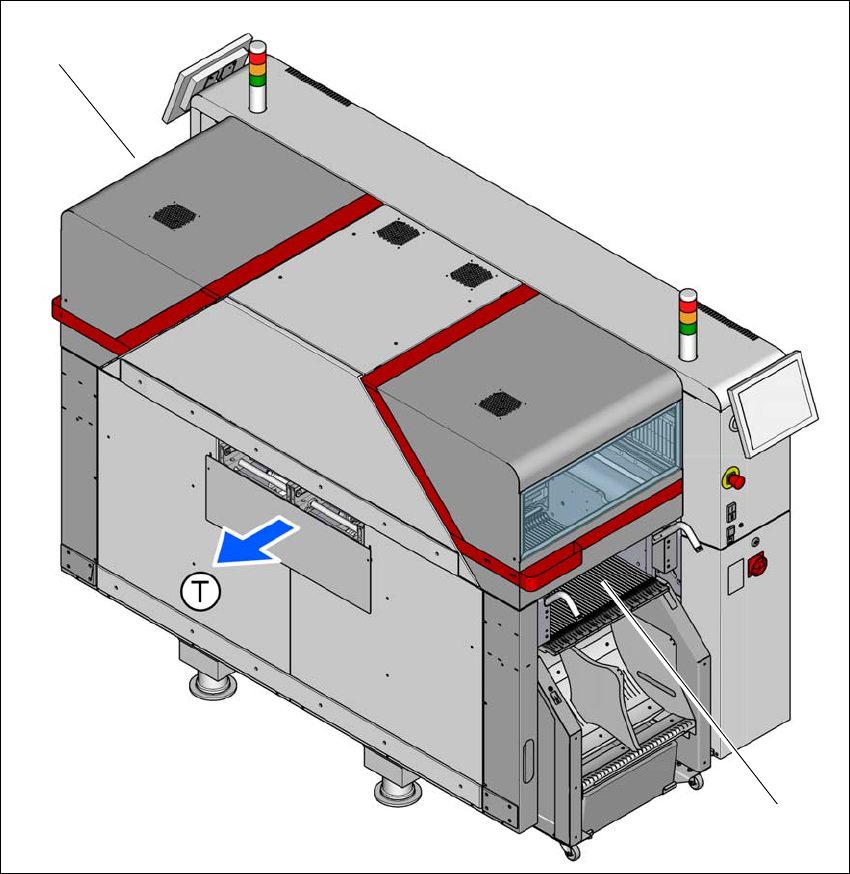

图 1.2 - 1 SIPLACE TX 系列贴片机 - 1 号料位 - 外部
(T) 行程方向
(1) 1 号料位
(2) 2 号料位
(2)
(1)
用户手册 SIPLACE TX 系列 1 介绍
使用软件版本 713.0 或更新 01/2020 版本 1.2 总览
21
1
图 1.2 - 2 SIPLACE TX 系列贴片机 - 2 号料位 - 内部
(T) 行程方向
(1) 1 号料位
(2) 2 号料位
(1)
(2)
