用户手册 SIPLACE TX 系列 4 设置与调试 使用软件版本 713.0 或更新 01/2020 版本 4.5 设置贴片机 201 4.5.8 贴片机支脚的间隙和 PCB 传送导轨的固定边缘 4.5.8.1 贴片机支脚的间距 4 图 4.5 - 9 贴片机支脚的间距 （单位：毫米）
4 设置与调试 用户手册 SIPLACE TX 系列
4.5 设置贴片机 使用软件版本 713.0 或更新 01/2020 版本
200
4.5.7.4 安装地面支架 （可选）
部件号 00588122-xx TX 地面支架套件
在出现强烈震动 （如地震）时，如需要，可使用地面支架固定贴片机，防止其滑动。
将地面支架安装到每个贴片机支脚。
4

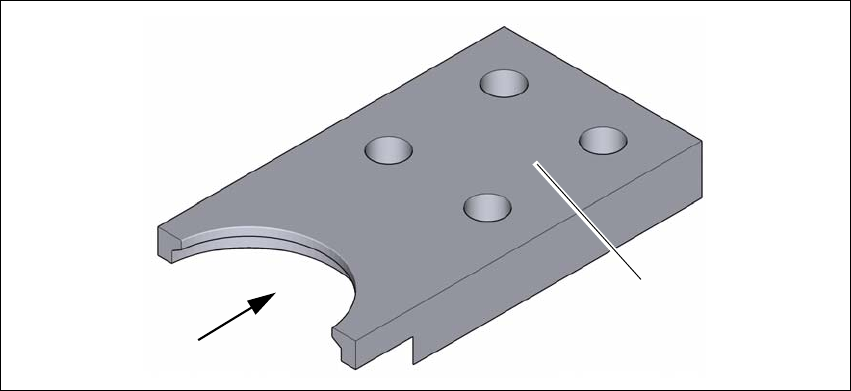

图 4.5 - 8 地面支架
将地面支架 (1) 放在贴片机支脚上。
如果提供有四个孔 (2)，则使用合适的固件将地面支架固定到地面上。
(1)
(2)
用户手册 SIPLACE TX 系列 4 设置与调试
使用软件版本 713.0 或更新 01/2020 版本 4.5 设置贴片机
201
4.5.8 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
4.5.8.1 贴片机支脚的间距
4

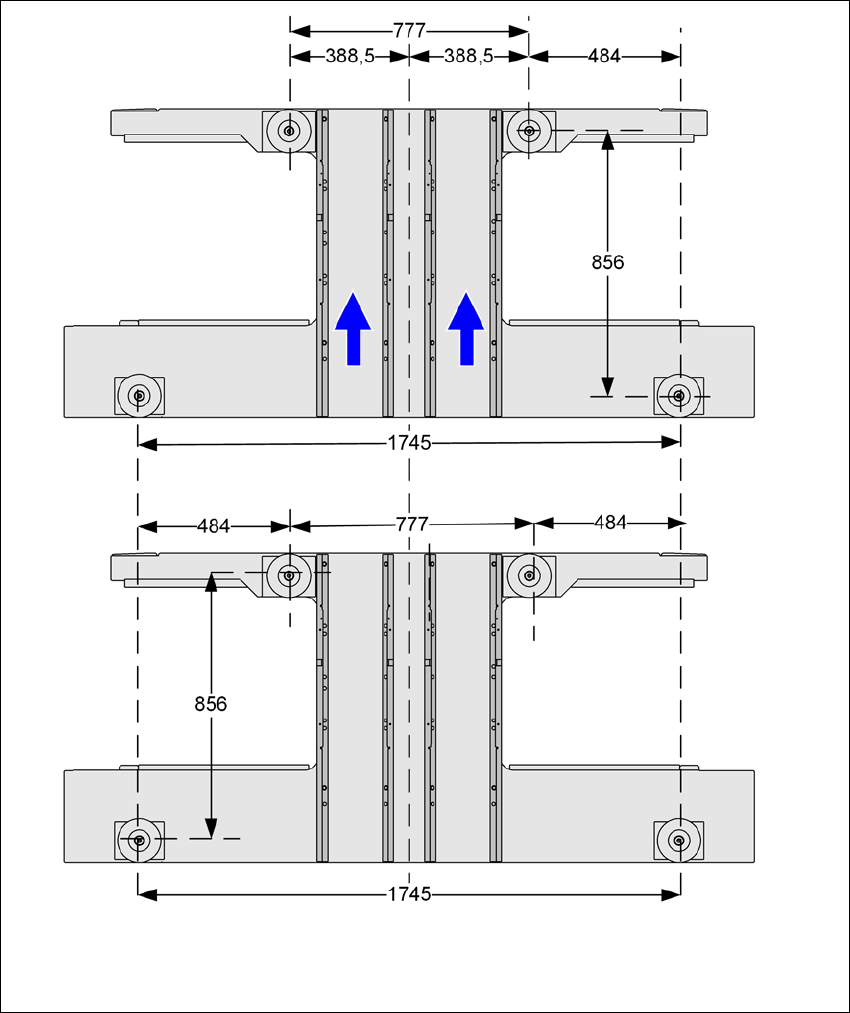

图 4.5 - 9 贴片机支脚的间距 （单位：毫米）
4 设置与调试 用户手册 SIPLACE TX 系列
4.6 根据 PCB 传送导轨的高度调整元件料车 使用软件版本 713.0 或更新 01/2020 版本
202
4.6 根据 PCB 传送导轨的高度调整元件料车
可以根据以下 PCB 传送导轨的高度轻松快速地调整元件料车：
900 mm 4
930 mm （标准高度） 4
950 mm 4
4

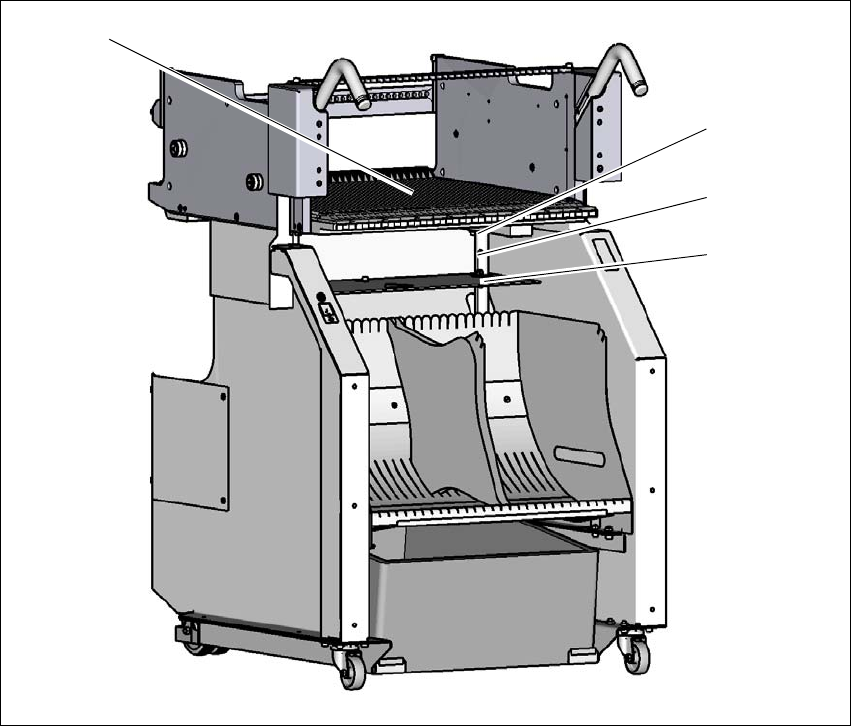

图 4.6 - 1 元件料车
(1) 将传送高度调整为 900、930 和 950 mm 的插孔。
(2) 转换料台
900 mm
930 mm
950 mm
(1)
(2)
