用户手册 SIPLACE TX 系列 6 工作站扩展部件 使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器 261 6.1.2.3 以 SIPLACE C&P20 P / C&P20 M2 配置为例 可在 1 号与 2 号料位上安装含四个 SpeedStar 吸 嘴盘的吸嘴交换器 （图 6.1 - 2 中的部件 1 ，第 261 页） 。 6 图 6.1 - 2 SIPLACE SpeedSta…
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
260
6.1.2.1 C&P20 P / C&P20 M2 的吸嘴交换器，配有 4 个吸嘴盘
部件号 03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
部件号 03101503-xx 含 20 个吸嘴库的吸嘴盘 40xx
6

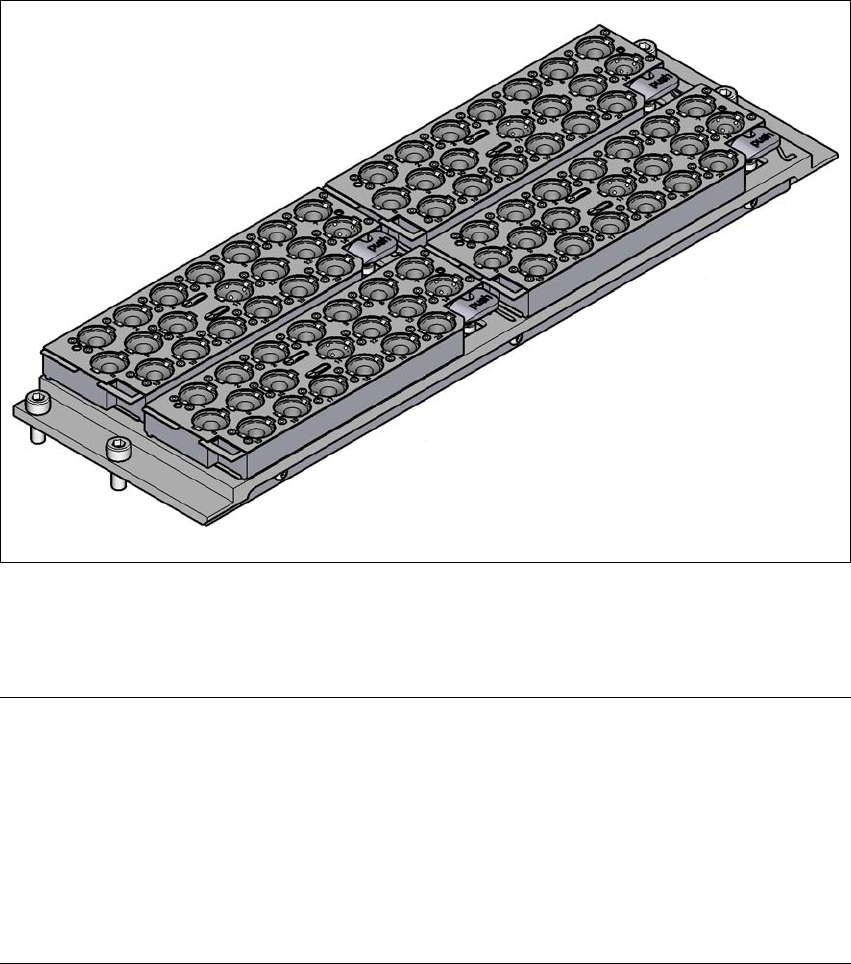

图 6.1 - 1 SIPLACE SpeedStar C&P20 P / C&P20 M2 的吸嘴交换器，配有 4 个吸嘴盘
6.1.2.2 技术数据
6
SIPLACE SpeedStar (C&P20 P / C&P20 M2) 的吸嘴交换器
每个料位上的吸嘴盘数量
*a
SIPLACE TX
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
4
每个料位上的吸嘴库的数量
SIPLACE TX 80
标准配置
每个料位上的 SIPLACE TX 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 40xx
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器
261
6.1.2.3 以 SIPLACE C&P20 P / C&P20 M2 配置为例
可在 1 号与 2 号料位上安装含四个 SpeedStar 吸嘴盘的吸嘴交换器 （图 6.1 - 2 中的部件 1，第
261
页）。
6

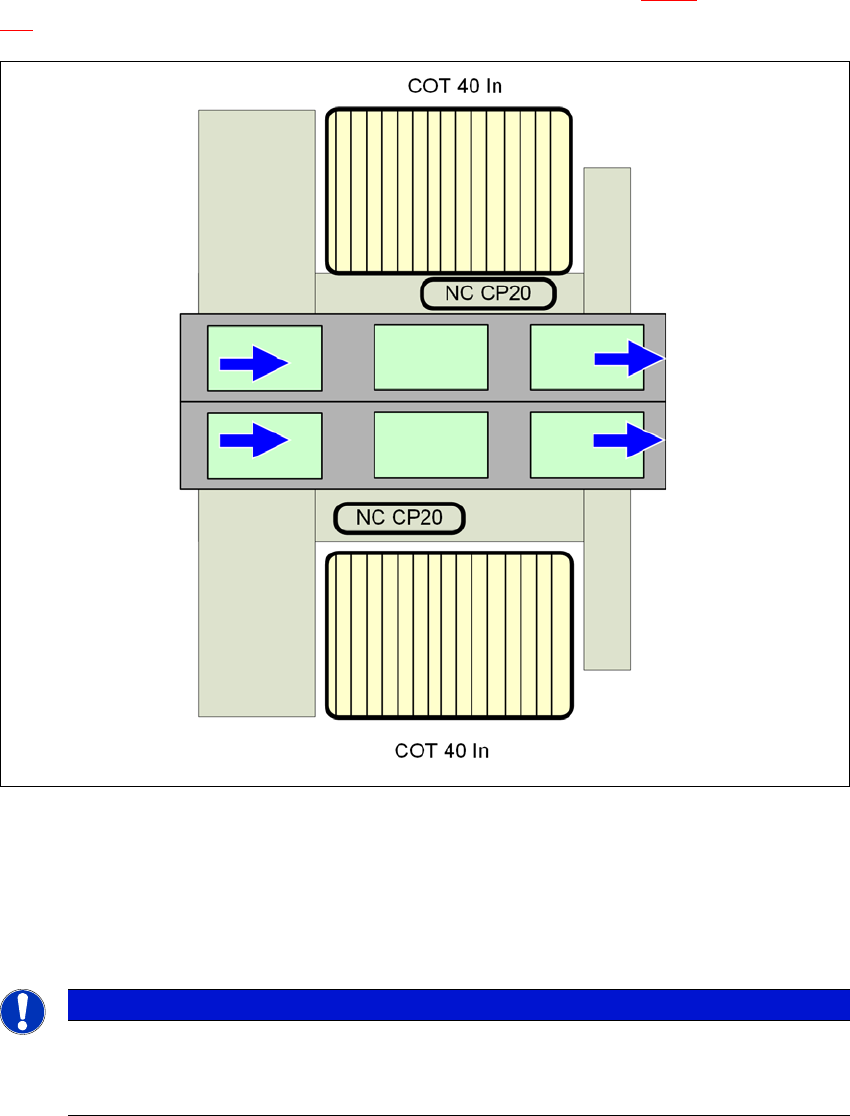

图 6.1 - 2 SIPLACE SpeedStar 吸嘴交换器的位置 - SIPLACE TX2i 配置示例
6
6
NC CP20
C&P20 P 或 C&P20 M2 的吸嘴交换器，配有 4 个吸嘴盘
COT 40 输入
位于最深处位置的元件料车
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确就位，安全电路将停止运行贴片机。
使用所有已安放的吸嘴盘。
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
262
6.1.2.4 装配
将吸嘴交换器固定在 COT 插入件上。
对齐吸嘴交换器，使斜边指向 COT 插入件。
6
6.1.2.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
6
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
6
6
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
6.1.2.6 更换吸嘴盘
按下控制杆 （部件 1，图 6.1 - 3，第 263 页），将吸嘴盘从按扣 （部件 5，图 6.1 - 3，第
263
页）。将吸嘴盘抬离底座。
6
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
请注意
在贴片机外填装吸嘴盘，并仅更换整个吸嘴盘。
注意事项
装满吸嘴盘！
在您装载吸嘴盘前，请确保所有位于“收集&贴片”贴片头的吸嘴都已返回到它们的吸
嘴盘中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲料位。
警告
凸出的控制杆碰撞贴片头的危险
所有凸出在吸嘴盘 （图 6.1 - 3
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的危
险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
