用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器
273
6.1.3.10 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点：其中一个确定位置，
另一个确定角度。
6
图 6.1 - 11 吸嘴盘 - 确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定角度的基准点
(3) 确定位置的基准点
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.1 吸嘴交换器 使用软件版本 713.0 或更新 01/2020 版本
274
6.1.4 SIPLACE TwinStar 的吸嘴交换器
部件号 03005191-xx 两个吸嘴的吸嘴盘
部件号 03001807-xx 1 个吸嘴的吸嘴盘
6

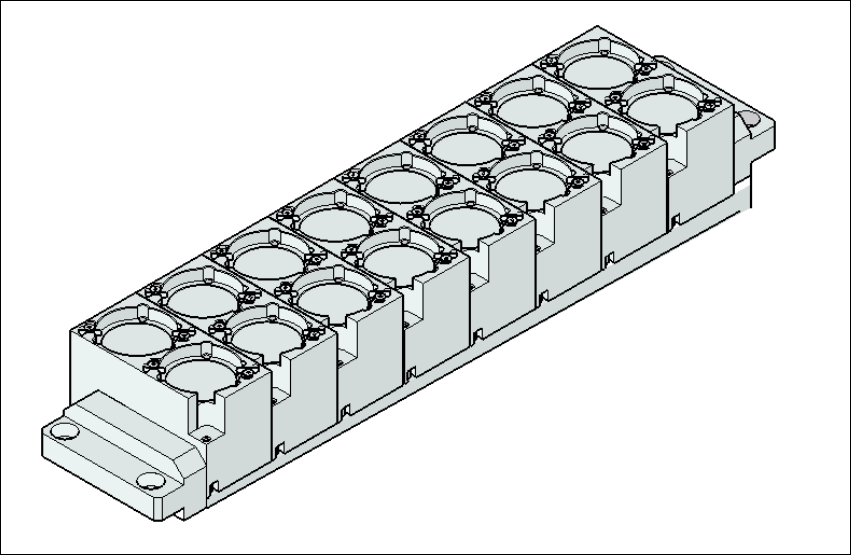

图 6.1 - 12 SIPLACE TwinStar 的吸嘴交换器
6.1.4.1 说明
该吸嘴交换器最多可容纳 8 个吸嘴盘。目前可选用两种不同类型的吸嘴盘：标准吸嘴盘和容纳特
殊吸嘴或夹持器的吸嘴盘。吸嘴盘被安放在一个共用的支撑件上。每个吸嘴盘利用两个平行销对
中，并用 2 颗埋头螺钉固定在位。
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.1 吸嘴交换器
275
6.1.4.2 技术数据
6
SIPLACE TwinStar 的吸嘴交换器
吸嘴盘数量
1 号料位 6 最多 8 个吸嘴盘用于最多 16 个吸嘴库
吸嘴保持件的数量 可自由配置
标准配置 3 个吸嘴盘，每个吸嘴盘有 2 个吸嘴库
1 个吸嘴盘有 1 个吸嘴库
吸嘴类型 4 xx，带适配器
5xx （标准）
9 xx，带适配器
特殊吸嘴，夹持器
