1 介绍 用户手册 SIPLACE TX 系列 1.4 SIPLACE TX micron 使用软件版本 713.0 或更新 01/2020 版本 28 1.4.3 贴片头配置 1 CPP M_H = 位于高装配位置的 Multistar CPP CPP M_L = 位于低装配位置的 Multistar CPP 贴片机 贴片头 标准摄相机 选项 SIPLACE TX2i micron C&P20 M2 / C&P20 M…
用户手册 SIPLACE TX 系列 1 介绍
使用软件版本 713.0 或更新 01/2020 版本 1.4 SIPLACE TX micron
27
1
图 1.4 - 2 双传送导轨上配备辅助基准导轨的真空工具
(1) X 方向轨道 1 辅助基准导轨
(2) 轨道 1 真空工具
(3) 轨道 2 真空工具
(4) X 方向轨道 2 辅助基准导轨
(5) 将辅助基准导轨固定到贴片机框架上的夹具
(6) Y 方向真空工具上的基准导轨
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
1 介绍 用户手册 SIPLACE TX 系列
1.4 SIPLACE TX micron 使用软件版本 713.0 或更新 01/2020 版本
28
1.4.3 贴片头配置
1
CPP M_H = 位于高装配位置的 Multistar CPP
CPP M_L = 位于低装配位置的 Multistar CPP
贴片机 贴片头 标准摄相机 选项
SIPLACE
TX2i micron
C&P20 M2 / C&P20 M2 元件摄相机，48 型 – 元件摄相机，49 型
CPP M_L / CPP M_L 元件摄相机，45 型 – 元件摄相机，30 型
SIPLACE
TX2 micron
C&P20 M2 / C&P20 M2 元件摄相机，48 型 – 元件摄相机，49 型
CPP M_L / CPP M_L 元件摄相机，45 型 – 元件摄相机，30 型
CPP M_H / CPP M_H 元件摄相机，45 型 – 元件摄相机，30 型
用户手册 SIPLACE TX 系列 1 介绍
使用软件版本 713.0 或更新 01/2020 版本 1.5 贴片机说明
29
1.5 贴片机说明
1.5.1 贴片机序列号
贴片机的序列号可在 1 号位置的贴片机框架内侧的铭牌上找到。
1

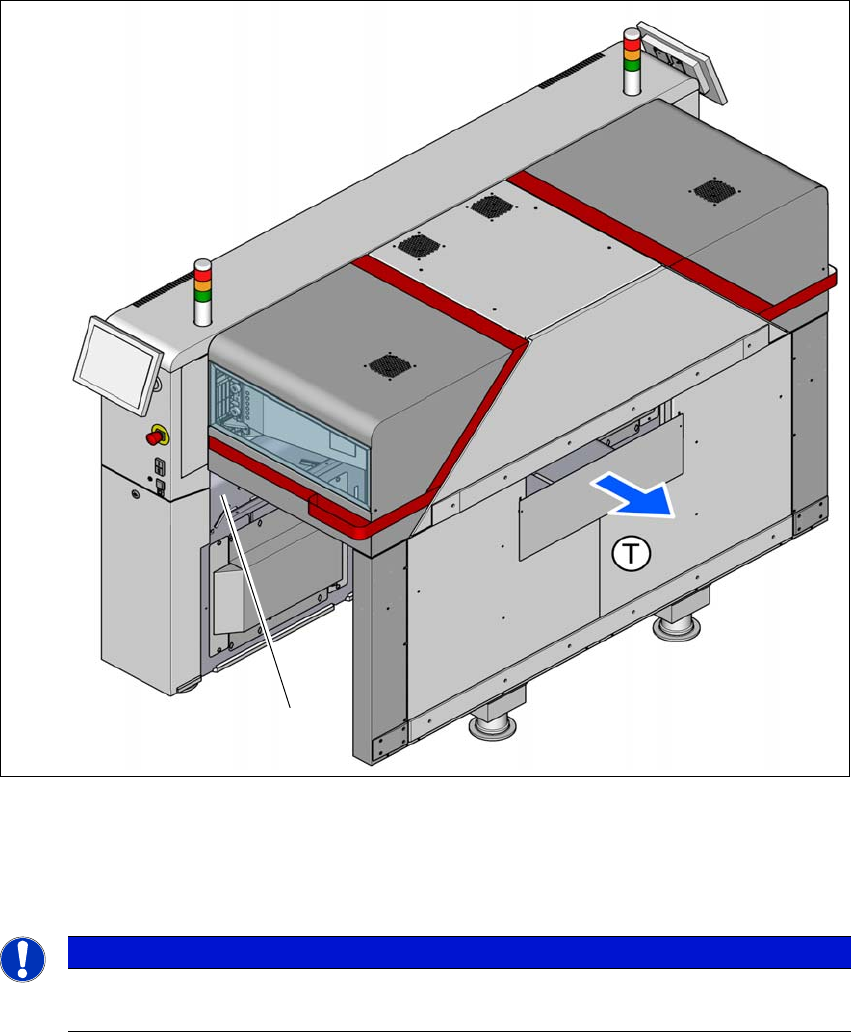

图 1.5 - 1 含序列号的铭牌的位置
(T) 行程方向
(1) 铭牌
1
请注意
铭牌上的额定电气规格
铭牌上的额定电气规格均为最大值。实际消耗的电功率取决于贴片机配置与贴片程序。
(1)
