6 工作站扩展部件 用户手册 SIPLACE TX 系列 6.2 抛料板 使用软件版本 713.0 或更新 01/2020 版本 280 6.2.2 配置 如已安装抛料板，那么就需要对其进 行配置。 6 图 6.2 - 3 配置 - 抛料板 选择 服务 (1) 选择料位，然后选择 抛料板 => 已安装 ( 2). (2) (1)
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.2 抛料板
279
6.2 抛料板
部件号 03117664-xx 元件沉积 （抛料板）
如果元件被视像系统识别为存在故障的元件，那么这些元件就会被放置在抛料板中。然后，操作
者便可从那里拿走这些元件。
6

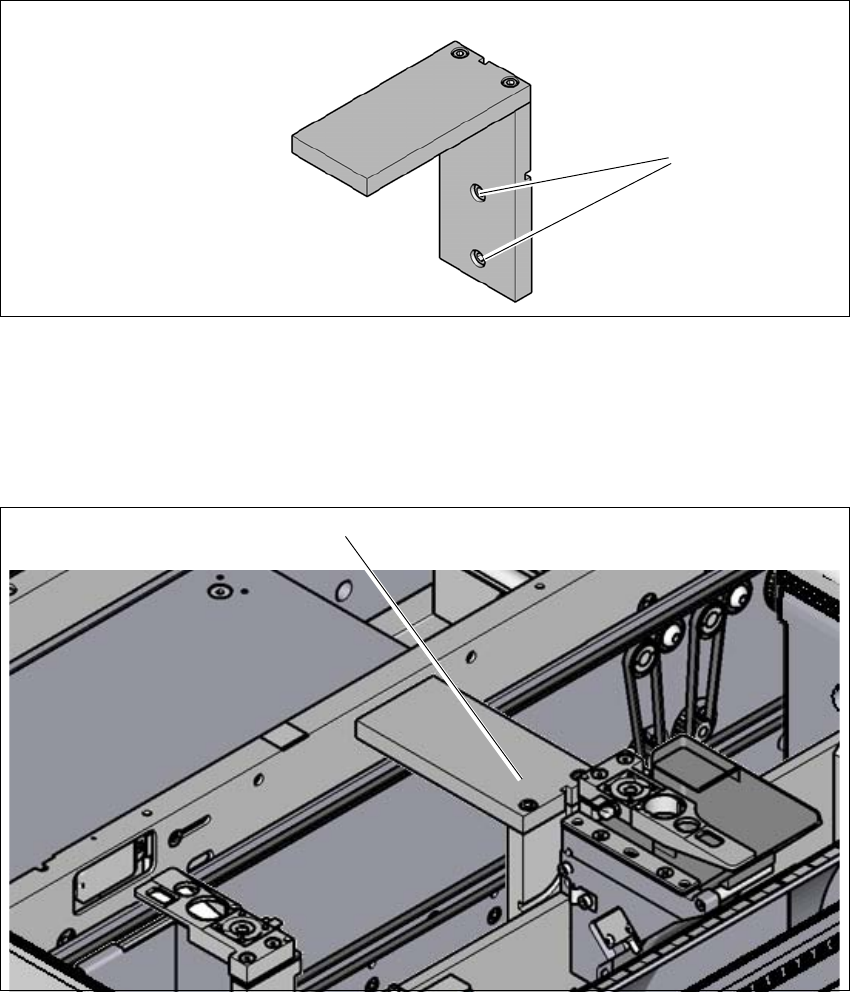

图 6.2 - 1 元件沉积 （抛料板）
(1) 固定螺钉
6.2.1 安装位置
6
图 6.2 - 2 抛料板 - 安装位置
(1) 贴片机内的安装位置
(1)
(1)
6 工作站扩展部件 用户手册 SIPLACE TX 系列
6.2 抛料板 使用软件版本 713.0 或更新 01/2020 版本
280
6.2.2 配置
如已安装抛料板，那么就需要对其进行配置。
6

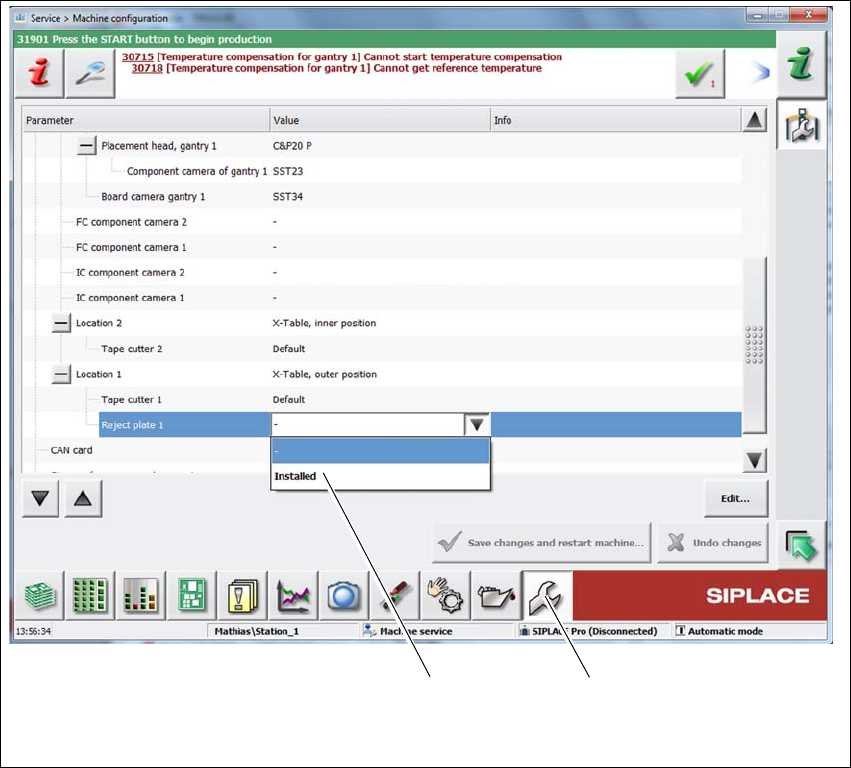

图 6.2 - 3 配置 - 抛料板
选择服务 (1)
选择料位，然后选择抛料板 => 已安装 (2).
(2) (1)
用户手册 SIPLACE TX 系列 6 工作站扩展部件
使用软件版本 713.0 或更新 01/2020 版本 6.3 PCB 条形码扫描仪
281
6.3 PCB 条形码扫描仪
部件号 00519882-xx Sick Lector 620 2D 条形码阅读器
6.3.1 说明
PCB 条形码阅读器用于对 PCB 上的条形码进行自动记录和解码。PCB 条形码扫描仪安装在第一
个贴片机输入侧 PCB 传送导轨的一个特制框架上。根据条形码的位置，通过几个简单的步骤即可
安装条形码扫描仪，使条形码可以在与 PCB 传送方向平行或垂直的方向被读取。
使用双传送导轨时，可以改装上四个印制电路板条形码阅读器。这样就可以扫描到两个传送导轨
轨道上印制电路板的顶部或底部。
条形码阅读器是一种可用的 2D 印制板条码阅读器。该编码阅读器可以处理条形码和矩阵编码。
矩阵编码主要用在没有足够的空间粘贴条形码标签的情况下。
6.4 输入和输入传送导轨延长件
部件号 00588111-xx 输入传送导轨延长件 SIPLACE TX
部件号 00588110-xx 输出传送导轨延长件 SIPLACE TX
部件号 03166742-xx 输入传送导轨扩展件 TX280
6.4.1 说明
条形码阅读器选项需要输入传送导轨延长件。
JTF-ML 2 选项需要输出传送导轨延长件。输出传送导轨的延长件还可以独立于 JTF-ML 2 选项而
安装。
