用户手册 SIPLACE TX 系列 2 操作安全

使用软件版本 713.0 或更新 01/2020 版本 2.1 安全须知

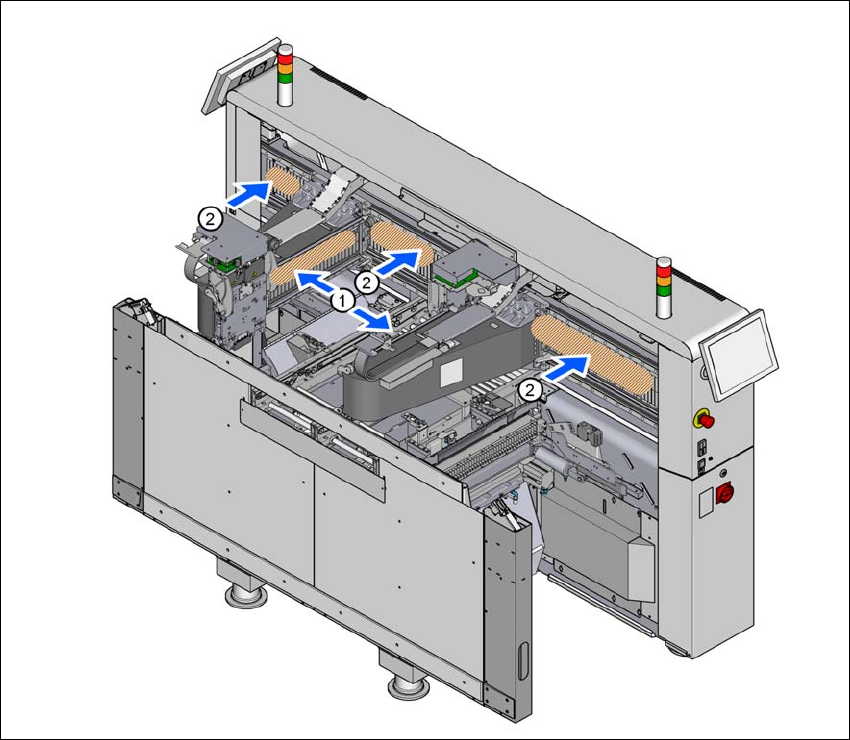

图 2.1 - 1 线性驱动装置的永磁铁位置（示例显示的为 SIPLACE TX2 - 2 号料位）

(1) X 轴线性马达的永磁铁

(2) Y 轴线性马达的永磁体铁

在永磁铁上作业时请注意下列事项：

 对于植入有源医疗器件（如，心脏起搏器）或其他铁磁性假肢的人士，坚决不得在这些器件

上作业或靠近这些器件。始终与线性马达保持一个安全的距离。

2 操作安全用户手册 SIPLACE TX 系列

2.1 安全须知使用软件版本 713.0 或更新 01/2020 版本

 强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体

积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因

此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁

轨大小相近的铁磁体（钢铁材质）附近区域产生高达数千牛顿的吸力。

 在处理磁轨时一定要穿戴上合适的工作防护衣物（例如，手套和安全鞋等）。

 在更换磁轨时，只有接受过相应培训的 SIPLACE 工程师可以执行装配工作及其他任务。

 总要准备有至少两个（斜角大约为 10° 到 15°）的实体非磁性（如，铝制）楔子和一个非磁

性锤子（大约 2 到 3 公斤重），以应付意外情况的发生。在紧急情况下，将需要使用这些工

具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位（手指、

手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。

 强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算

机、显示器或磁性数据介质（例如，硬盘、信用卡、音频或视频磁带等）的附近。

 在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。

 磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁

处理。

用户手册 SIPLACE TX 系列 2 操作安全

使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签

2.2 警告标签

下图显示的是 SIPLACE TX2 贴片机。所有 SIPLACE TX 系列贴片机型号警告标签的位置均相

同。

警告

损坏警告标签！

研磨性清洁剂或溶剂可以损坏或毁坏警告标签。

 不要使用研磨性清洁剂或溶剂清洗警告标签。

 更换所有已损坏或难以辨认的警告标签。
