2 操作安全 用户手册 SIPLACE TX 系列 2.2 警告标签 使用软件版本 713.0 或更 新 01/2020 版本 44 2 图 2.2 - 3 贴片机上的警告标签 （标准标签）- 示例为 SIPLACE TX2i (1) 护手装置上的警告条，内部 部件 W 006 ，部件号 - 03155 631-01 部件 W 024 ，部件号 03155346 -01 部件 W 012 ，部件号 03155378 -01 （1 号料位…
用户手册 SIPLACE TX 系列 2 操作安全
使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签
43

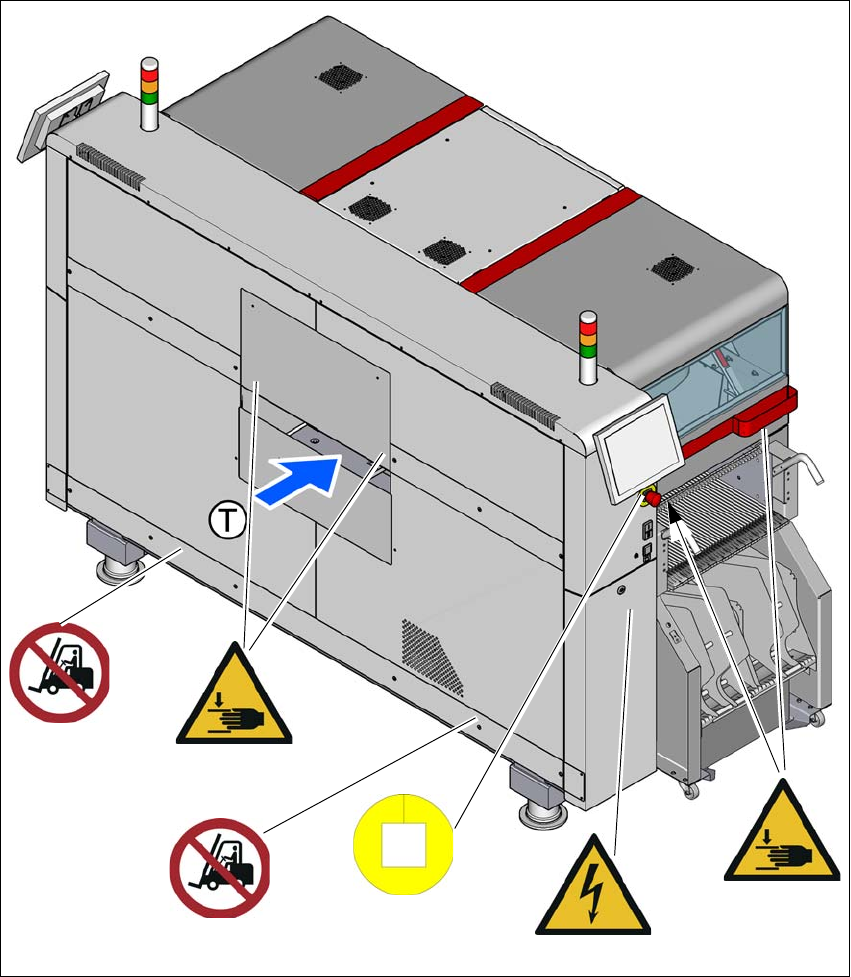

图 2.2 - 2 警告标签 - 1 号料位
部件 W 006，部件号 - 03155631-01
部件 W 024，部件号 03155346-01
部件 W 012，部件号 03155378-01
部件 W 210，部件号 03009350-01
(T) PCB 的传送方向
2
W 210
W 012
P 006
W 024
W 024
P 006
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
44
2

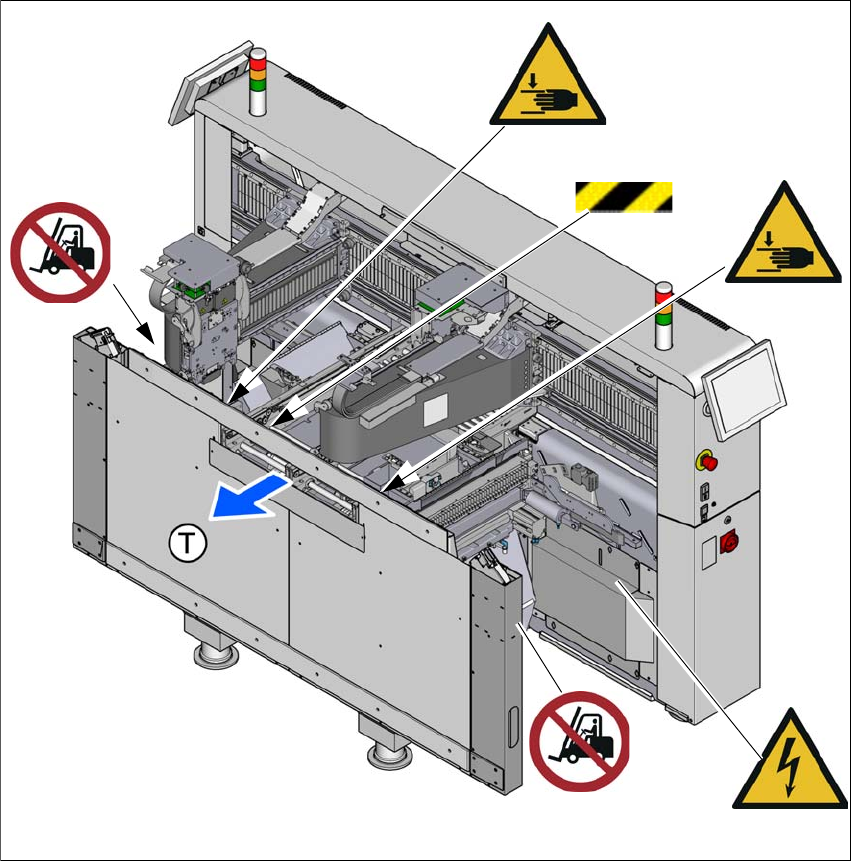

图 2.2 - 3 贴片机上的警告标签 （标准标签）- 示例为 SIPLACE TX2i
(1) 护手装置上的警告条，内部
部件 W 006，部件号 - 03155631-01
部件 W 024，部件号 03155346-01
部件 W 012，部件号 03155378-01 （1 号料位和 2 号料位）
(T) 行程方向
警告标签 W 024 贴在金属盖板内侧。
警告条贴在内部，即护手装置上。
1
W 024
W 012
P 006
P 006
W 024
用户手册 SIPLACE TX 系列 2 操作安全
使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签
45
2.2.2 贴片机上的警告标签 （在中国使用的标签）
图 2.2 - 4 警告标签 （中国标签） - 位置 2
(1) 警告 - 叉车 （货盘车或叉车） - 此处附加
部件 W 002，部件号 03155798-01
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
部件 W 004-CN，部件号 03155348-01
(2) 激光文本标签，部件号 03155432-01
(T) PCB 的传送方向
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
