用户手册 SIPLACE TX 系列 2 操作安全
使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签
45
2.2.2 贴片机上的警告标签 （在中国使用的标签）

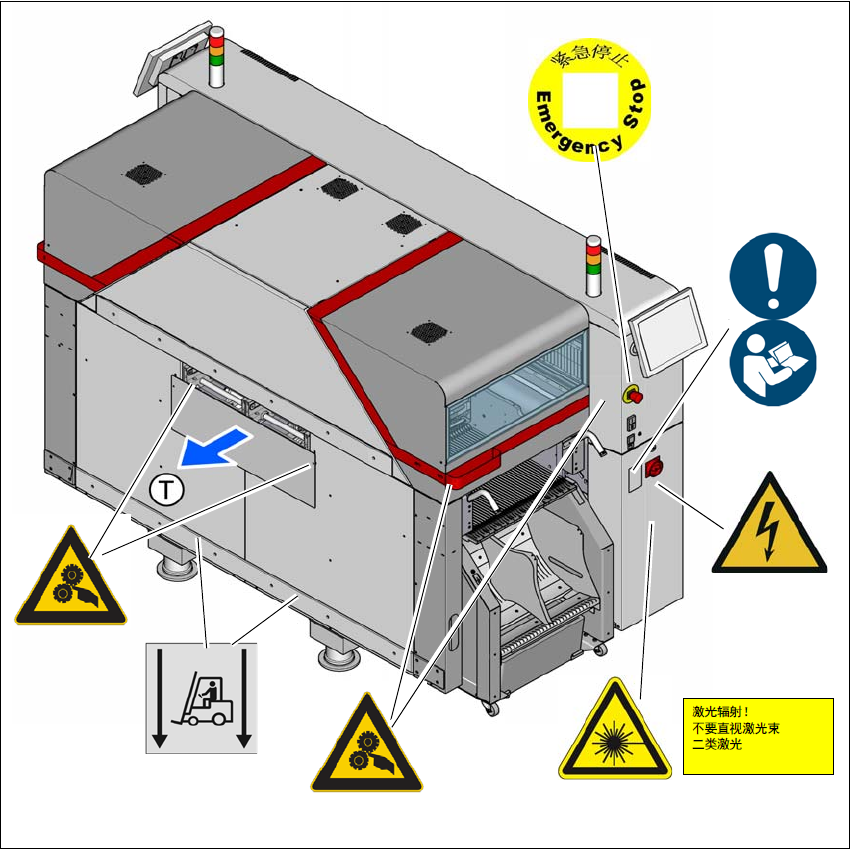

图 2.2 - 4 警告标签 （中国标签） - 位置 2
(1) 警告 - 叉车 （货盘车或叉车） - 此处附加
部件 W 002，部件号 03155798-01
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
部件 W 004-CN，部件号 03155348-01
(2) 激光文本标签，部件号 03155432-01
(T) PCB 的传送方向
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
46

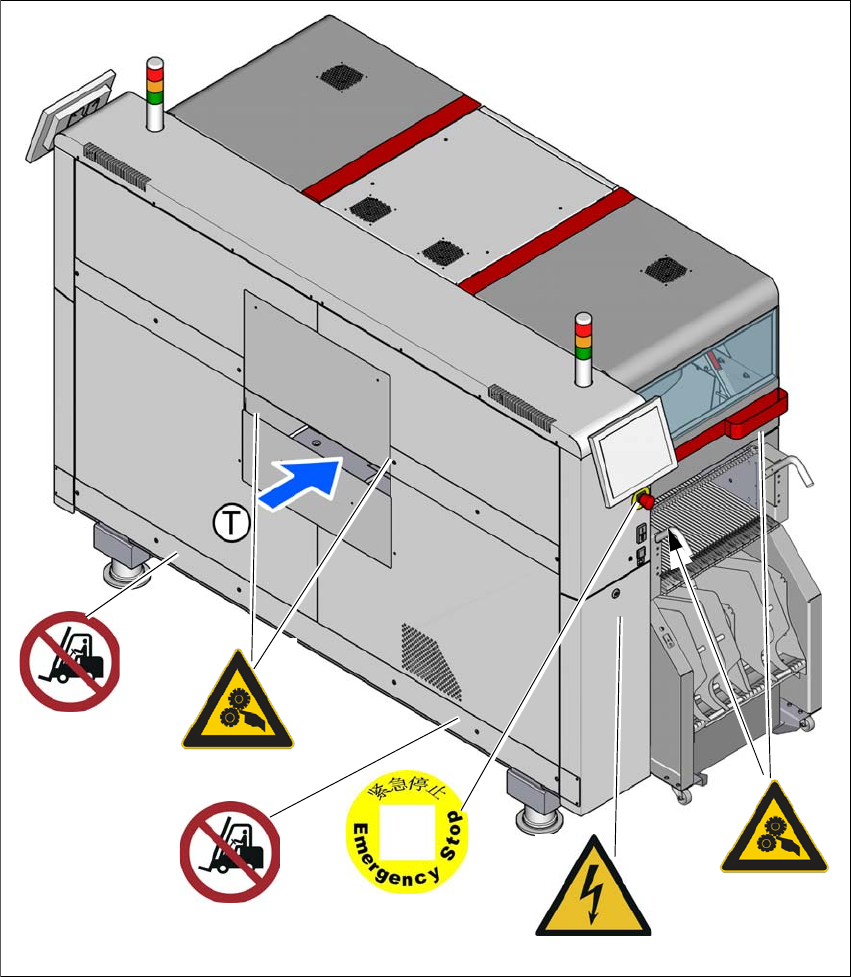

图 2.2 - 5 警告标签 （中国标签） - 位置 1
部件 W 006，部件号 - 03155631-01
部件 W 204-CN，部件号 03149290-01
部件 W 012，部件号 03155378-01
部件 W 209-CN，部件号 03149080 -01
(T) PCB 的传送方向
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
P 006
用户手册 SIPLACE TX 系列 2 操作安全
使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签
47
图 2.2 - 6 贴片机上的警告标签 （对于中国标签，示例如 SIPLACE TX2i 所示）
(1) 护手装置上的警告条，内部
部件 W 006，部件号 - 03155631-01
部件 W 204-CN，部件号 03149290-01
部件 W 012，部件号 03155378-01
(T) 行程方向
警告标签 W 204-CN 贴在金属盖板内侧。
警告条贴在内部，即护手装置上。
1
W 012
P 006
P 006
W 204-CN
W 204-CN
