用户手册 SIPLACE TX 系列 2 操作安全 使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签 53 2.2.4.4 印制板传送导轨上的护手装置 在没有安装输入 / 输出传送导轨 延长件的情况下，PCB 传送导轨上的护手装置可防止您将手 伸到 贴片机内。 默认情况下，护手装置安装在输 入输出传送导轨上。 2 图 2.2 - 7 SIPLACE TX 贴片机上的护手装置 （2 号料位） (1) 护手装置 2 …

100%1 / 324
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
52

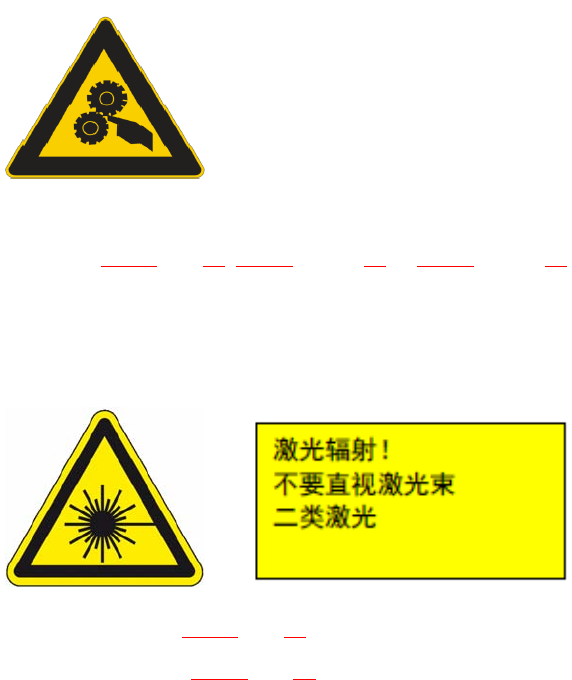

2.2.4.2 警告标签 W 204-CN
2
W 204，图 2.2 - 4，第 45, 2.2 - 5 页，第 46 和 2.2 - 6 页，第 47 页，部件号 03149290-01
（每个贴片机的数量：8)
2.2.4.3 警告标签 W 004-CN，带激光文本标签
2
部件 W 004-CN，图 2.2 - 4，第 45 页，部件号 03155348-01
“ 激光 ” 文本标签，图 2.2 - 4
，第 45 页，部件号 03155432-01 （每台贴片机上的数量：1)
（每个贴片机的数量：1)
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部。
2
用户手册 SIPLACE TX 系列 2 操作安全
使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签
53
2.2.4.4 印制板传送导轨上的护手装置
在没有安装输入 / 输出传送导轨延长件的情况下，PCB 传送导轨上的护手装置可防止您将手伸到
贴片机内。
默认情况下，护手装置安装在输入输出传送导轨上。
2
图 2.2 - 7 SIPLACE TX 贴片机上的护手装置 （2 号料位）
(1) 护手装置
2
调整护手装置 （金属板的内部与外部）的高度，这样含元件的印制板便可安全的通过传送导
轨系统。
警告
有挤压危险
如果没有安置护手装置，把手伸入印制板传送导轨可能导致胳膊和手部受伤。
护手装置的安置由贴片机的运营公司将负责。
仅可在输入输出传送导轨均已安装护手装置的情况下，才能操作 SIPLACE TX 贴片
机。
(1)
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
54
2
2.2.5 悬臂上的警告标签
图 2.2 - 8 悬臂上的警告标签 （示例为 SIPLACE TX2）
2
部件 W 006，部件号 03155812-01
请注意
观察贴装上最高的元件后印制板的最大高度。
W 006
W 006
