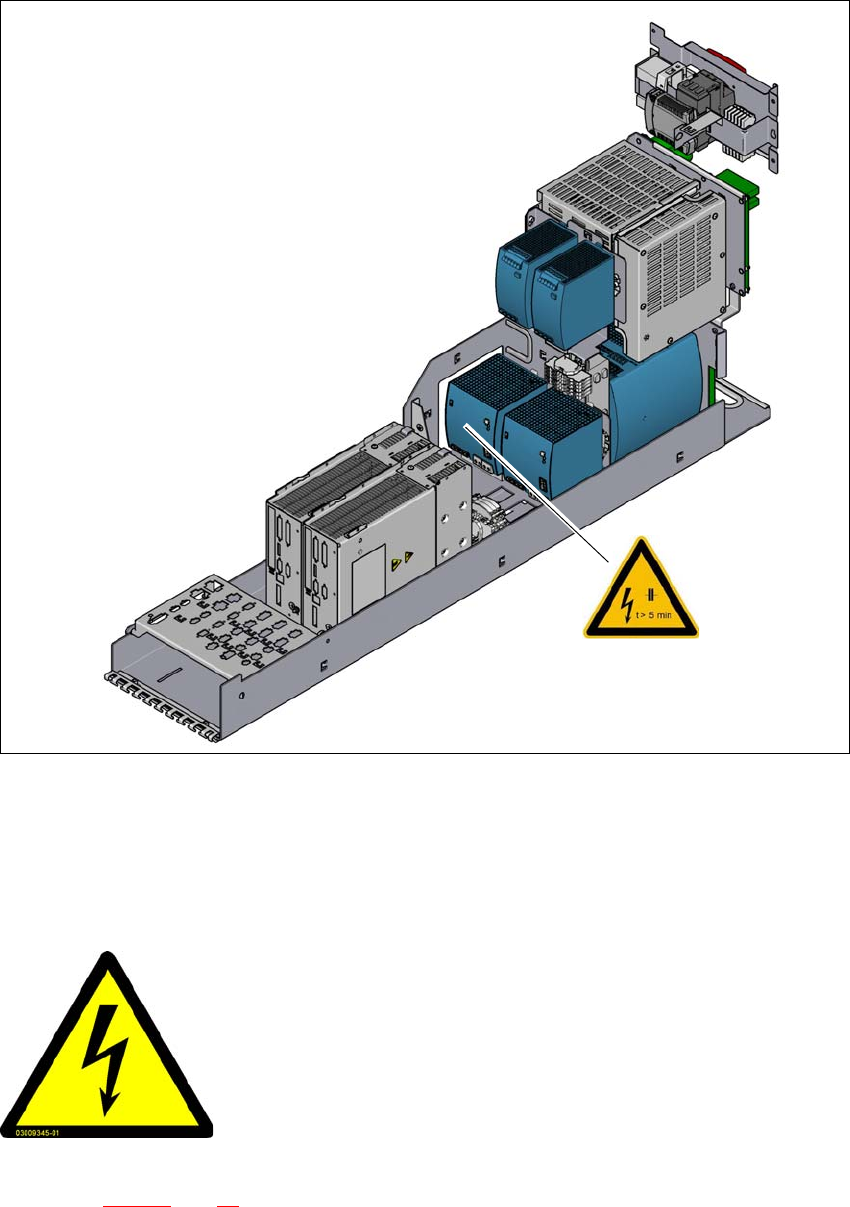

用户手册 SIPLACE TX 系列 2 操作安全 使用软件版本 713.0 或更新 01/2020 版本 2.2 警告标签 63 图 2.2 - 14 电源单元上的警告标 签 （后视图） – 电源 AC/ DC 转换器上的 W 220 (160 V DC /300 V DC)。 2.2.9.1 警告标签 W 206 2 W 206，图 2.2 - 13 ，第 62 页，部件号 0 3009345-01 （每个电源单元上的数量：4). …
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
62
2.2.8.3 废料带导槽上的警告条
2
废料带导槽上贴有一个黑黄色的警告条。部件 1，图 2.2 - 12，第 61 页 （每台贴片机的数量：1)
2.2.9 供电单元上的警告标签
电源单元位于 2 号料位盖下方的区域 （请参阅图 4.4 - 3 中的部件 3，第 178 页）。

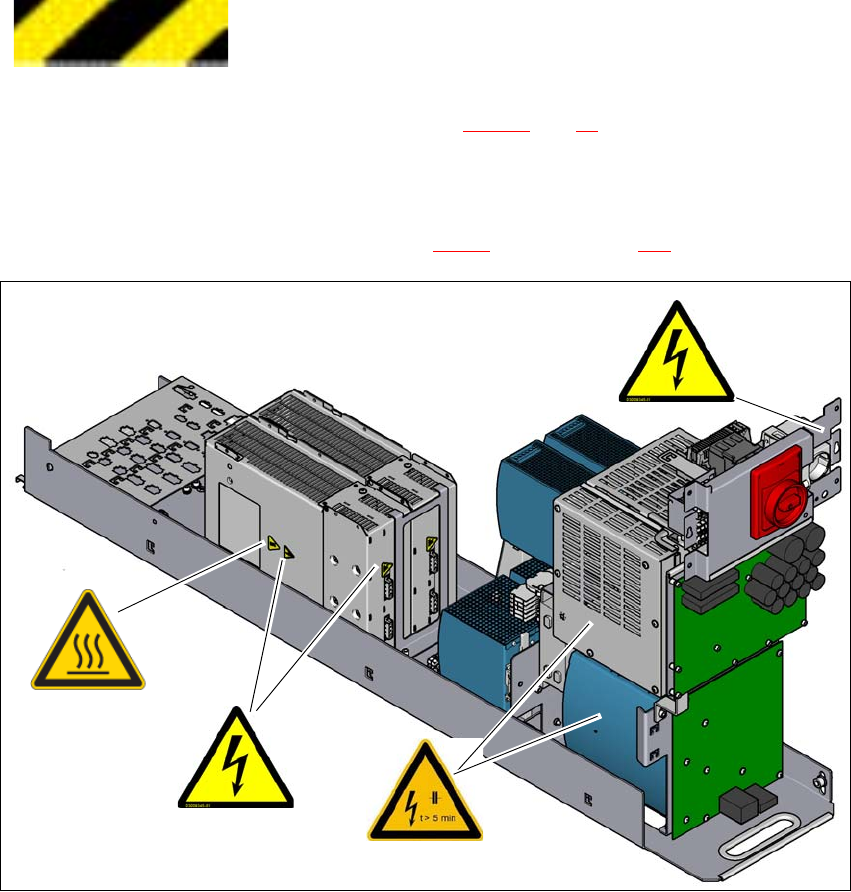

图 2.2 - 13 电源单元上的警告标签 （正面视图）
– 安全断路器 (CSB) 盖与电容电池 PCS417 上的 W 220
– 部件 W 206，悬臂控制单元 （MGCU 1 和 MGCU 2）
– 部件 W 206，安装于维修插座上 （如装配）
(1) 悬臂控制单元 （MGCU 1 与 MGCU 2）上的高温警告标签
2
2
2
手部有被大面积 （割伤）伤害的危险
将手伸入此位置将导致手臂或手部受伤。
W 220
W 206
(1)
W 206
2 操作安全 用户手册 SIPLACE TX 系列
2.2 警告标签 使用软件版本 713.0 或更新 01/2020 版本
64
2.2.9.2 警告标签 W 220
2
W 220，图 2.2 - 13，第 62 和 2.2 - 14 页，第 63 页，部件号 03114591-01 （每个电源单元上的
数量：3).
2.2.9.3 悬臂控制单元 (MGCU) 上的高温
1，图 2.2 - 13，第 62 页，高温标签，部件号 03031926-01 （每个电源单元上的数量：2).
2.2.10 模块化贴片头控制单元 (MHCU) 上的高温
1，图 2.2 - 15，高温标签，部件号 03031926-01 （每台贴片机上的数量：2).
2
2
危险的主电源电压
关闭主电源开关并等待 5 分钟直至电容完成放电。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
2
高温导致烫伤的危险
持续工作期间，悬臂控制单元 （MGCU）的外壳温度会变高。
触摸悬臂控制单元 (MGCU) 时应小心。
2
高温导致烫伤的危险
持续工作期间，模块化贴片头控制单元 (MHCU) 的外壳温度会变高。
接触模块化贴片头控制单元 (MHCU) 时必须小心。
