TR7100 AOI 簡易程式製作手冊【TT088】
第 11 页 共 45 页 2006-04-20

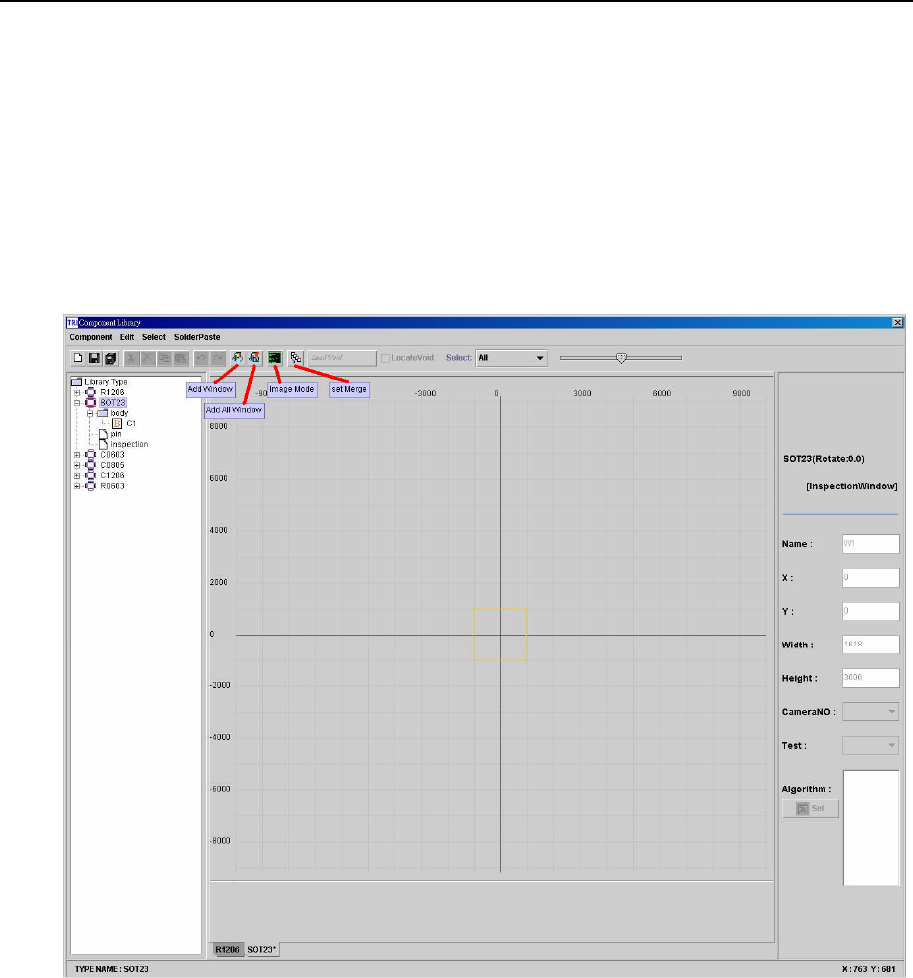

⑵ 點擊上圖右上角処的“Library” 命令按鈕，进入“Library 主编辑界面”，如下
圖所示。
備註：元件资料库文檔（ComponentLibrary.txt）必須存放在當前程式文檔
所在目錄的上一級目錄中。若不存在，會提示沒有找到 ComponentLibrary.txt 文
檔。資料準備完成后即會在“上一級目錄”生成 ComponentLibrary.txt 文檔。
⑶ 退出“Library 主编辑界面”
⑷ 再次执行“Merge → Library”动作，再次进入“Library 主编辑界面”
⑸ 建立 Library 的五个基本步骤：①在上圖畫面左邊區域的“Library Type”欄裏展
开目标类型 → ②Image Mode，调整检测框的大小（与位置） → ③點擊“Add All
Windows”，勾选“Missing”项，點擊“OK” → ④SetMerge → ⑤Save。
⑹ 添加“空焊框（Voidwindow）”作辅助检测“缺件& 偏位”的方法与原理。对于
小三极管及其他表面輪廓形狀特徵不明顯的黑色元件，都应添加用于辅助检测“缺
件& 偏位”的“空焊框（Voidwindow）”。
“空焊框（Void_Window）”的尺寸大小可參考以下數值設定：
A、16µm/Pixel：210×290（µm）；
B、20µm/Pixel：220×320（µm）；
C、25µm/Pixel：250×350（µm）；
D、33µm/Pixel：260×360（µm）。
Library 主编辑界面
TR7100 AOI 簡易程式製作手冊【TT088】
第 12 页 共 45 页 2006-04-20
6.9、保存，生成*.fid、*.pri 與 FOV.inf 等文檔
将所有元件类型的检测框都建立好以后，退 出“ Library 主编辑界面”，返 回
“Merge → Library”界面。在“Merge → Library”界面中，先點擊右上角
処的“Merge”命令按鈕，再點擊右下角処的“Save” 命令按鈕，保存所有 Library
建立操作，生成*.fid、*.pri 與 FOV.inf 等文檔。
備註：在“Merge → Library”界面中點擊“Save” 命令按鈕時，會出現如下
信息提示：
① “TOTAL TYPE” ：其數值表示當前 PCB 板上所有的元件類型總數；
② “NO WINDOW TYPE” ：其數值表示還沒有建好檢測框的元件類型數目。
如果不等於“0”，則可在 FOV.inf 文檔中查看到還沒有建好檢測框的
元件類型，然後再次進入“Library 主编辑界面”將相應類型的檢測框建好，
重新保存即可。
TR7100 AOI 資料準備過程的主要作用：确定所需检测的元件位置
① *.fid：记录两个 Mark 点的坐标、影像及它们之间的相对距离；
② *.pri：记录所有已建好的检测框的位置、尺寸及相关属性等；
③ FOV.inf 文檔的作用：確認所有類型的檢測框是否都已建立好。
如果當前 PCB 板中有傾斜角度（即 0
度、90 度、180 度及 270 度以外的角度）
之元件，才會出現類似上圖所示的提示
TR7100 AOI 簡易程式製作手冊【TT088】
第 13 页 共 45 页 2006-04-20
七、進入 TR7100.exe，掃描小圖片（即 FOV），生成檢測程式
7.1、关闭 Data-Preparation（AOI.exe），运行 TR7100.exe 軟體。
7.2、执行“Program Setting → Load Fiducial Data（New A Program）”菜單命令，加
载與當前 PCB 機种相對應的*.fid 文檔。出現以下畫面：
⑴ 如果從 PCB 板上獲取的“Mark 點”符合 TR7100.exe 測試軟体所提供的“標
準 Mark 點”中的其中一個，則可選擇相對應的“標準 Mark 點”，然後點擊
上圖對話框中的“Use Selected Mark”命令按鈕即可。
⑵ 如果從 PCB 板上獲取的“Mark 點”不符合 TR7100.exe 測試軟体所提供的
“標準 Mark 點”，則必須選擇點擊上圖對話框中的“Don’t Use Standard
Mark”命令按鈕。出現以下畫面：
⑶ 在上圖右邊的對話框中，選擇“是”，表示採用左邊“Mark 點”中所示的綠
色十字綫交叉點位置作爲“Mark 點”的中心點來尋找“Mark 點”；選擇
“否”，表示以 PCB 板上獲取的“Mark 點”的影像對稱中心點作爲“Mark
點”的中心點來尋找“Mark 點”。所以在此步驟中都應選擇“否（N）”。
