TR7100 AOI 簡易程式製作手冊【TT088】
第 18 页 共 45 页 2006-04-20
一、TR7100 AOI 程式編輯的基本流程
⑴ 運行 TR7100.exe 軟体,出現 TR7100.exe 軟体主界面。
⑵ 執行“File → Open Program”菜單命令,打開所要編輯的檢測程式(*.pro)。

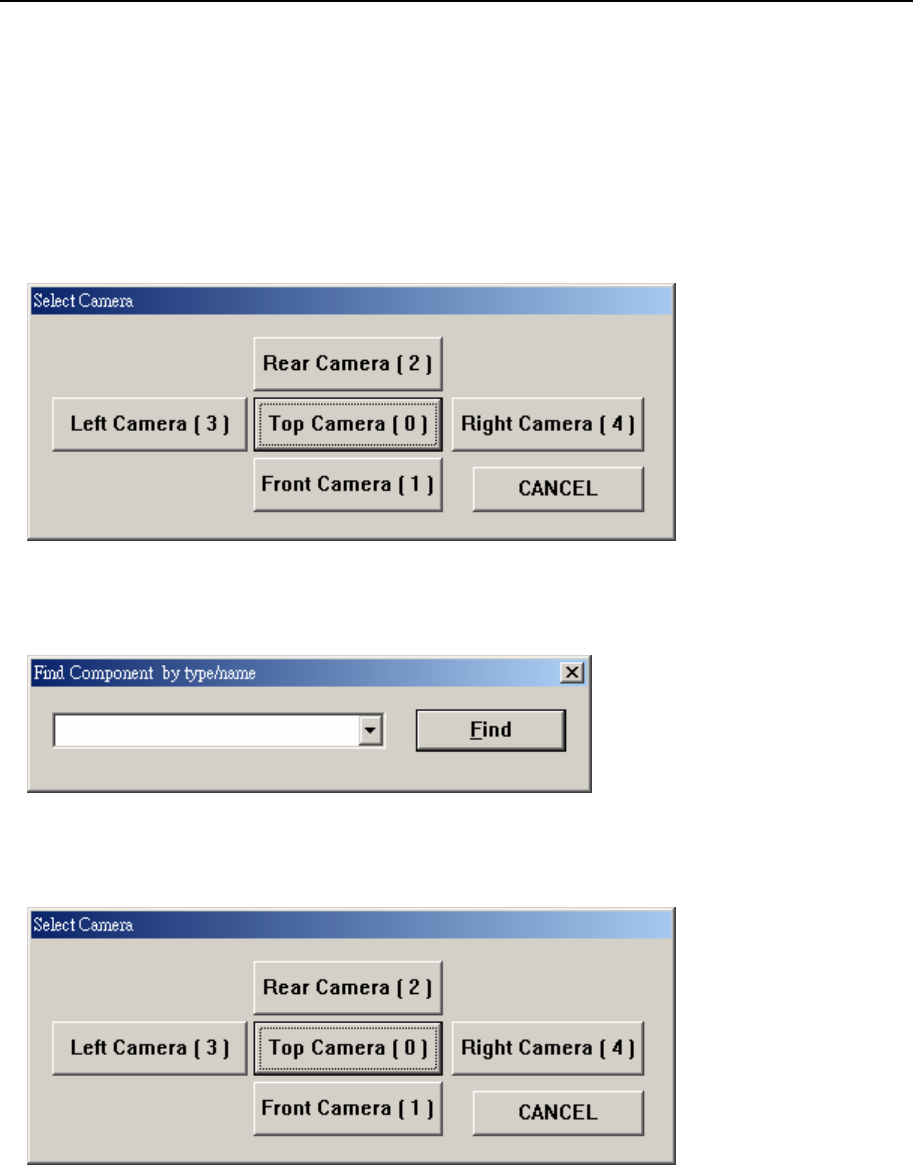

⑶ 執行“OffLine Function → Review & Train Saved Images”菜單命令,在以下“鏡
頭選擇界面”中點擊“Top Camera【0】”鏡頭(方向),打開與當前檢測程式(即
當前 PCB 機种)相對應的小圖片(即 FOV),進入“程式編輯界面”。
⑷ 在工具欄中點擊“Find T” 工具按鈕,在出現的查找對話框中點擊下拉列表,選
擇並查找第 1 個元件類型,然後添加所需要的檢測框以及設定檢測參數。
⑸ 如果需要在側面鏡頭(Angle View Camera)方向下添加檢測框,可在“PCB 板
示意圖”區域中單擊鼠標右鍵,即會出現“鏡頭選擇界面”。
在“鏡頭選擇界面”中點擇相應的側面鏡頭(方向),打開相應側面鏡頭(方向)
下的小圖片(即 FOV),即可添加所需要的檢測框以及設定檢測參數。
⑹ 對一個元件類型編輯完畢后,返回頂部鏡頭(方向)(Top View Camera),然後重
復上述“步驟 ⑷”與“步驟 ⑸”中的操作,查找並編輯下一個(Next)元件類
型,以此類推,直到將整個程式製作完畢爲止。
⑺ 執行“File → Save Program As”菜單命令,保存檢測程式(*.pro)。

TR7100 AOI 簡易程式製作手冊【TT088】
第 19 页 共 45 页 2006-04-20

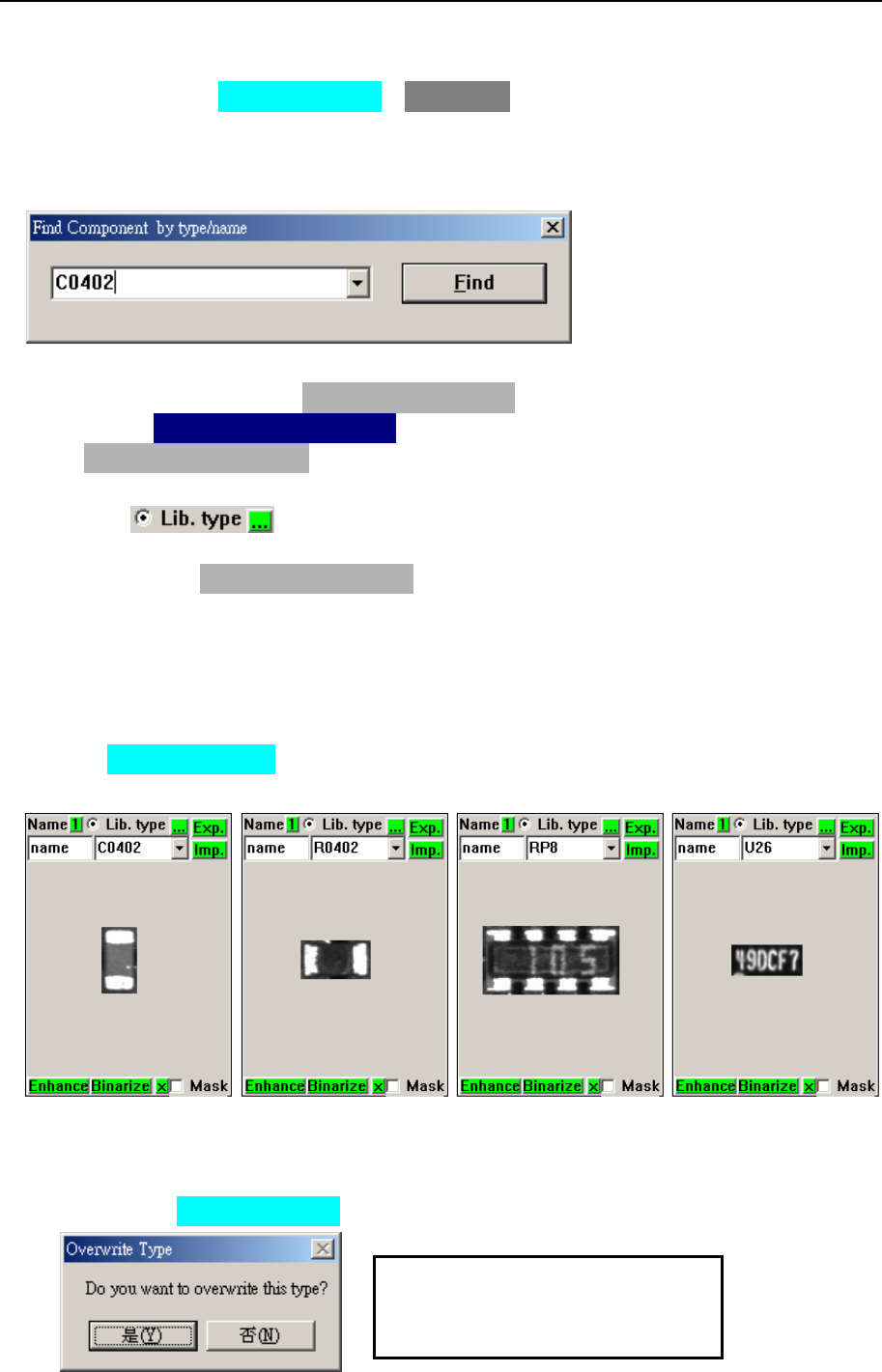

二、元件影像資料庫的建立方法
2.1、相關功能按鈕: Set to Library (“天藍色”區域)
2.2、建立步驟
⑴ 在工具欄中點擊“Find T”工具按鈕,查找一個需建立影像資料庫的元件類型,
例如下圖對話框中所示的“C0402”,然後點擊“Find”
⑵ 在“FOV 顯示區域”或“Component List”欄位中選擇一個“C0402”類型的元
件,例如“C170_2 C0402 270”。
⑶ 在“Component Angle” 欄位中將“角度”設定與當前所選定元件的角度一致
⑷ 點選“ ”項,在其下方的類型列表中輸入當前所選定元件的類型名
稱(例如“C0402”)。
備註:如果在“Component List” 欄位或“FOV 顯示區域”中選擇了一個元件
后,該類型列表中就會自動輸入與所選擇元件相一致的“類型名稱”。
⑸ 調整“編輯框”的大小與位置,使其框住當前所選定元件的本體影像,大小要較
元件的本體影像略大(2-3 Pixels)
⑹ 點擊 Set to Library 功能按鈕,此時在“程式編輯界面”的“元件影像資料庫”
區域,即可看到為當前元件類型(C0402)所建立的“影像”。如下圖所示:
⑺ 所建立的“影像”應較元件的本身略大(2-3 Pixels)。如上圖畫面所示,所建立
的“影像”較元件的本身略大一點黑色的窄邊即可。如果不夠理想可重新建立,
此時再點擊 Set to Library 功能按鈕時,可能會出現以下信息提示:
此信息提示的含義為“是否要
覆蓋原先已建立好的影像”。如
果要重新建立,點擊“是”即

TR7100 AOI 簡易程式製作手冊【TT088】
第 20 页 共 45 页 2006-04-20

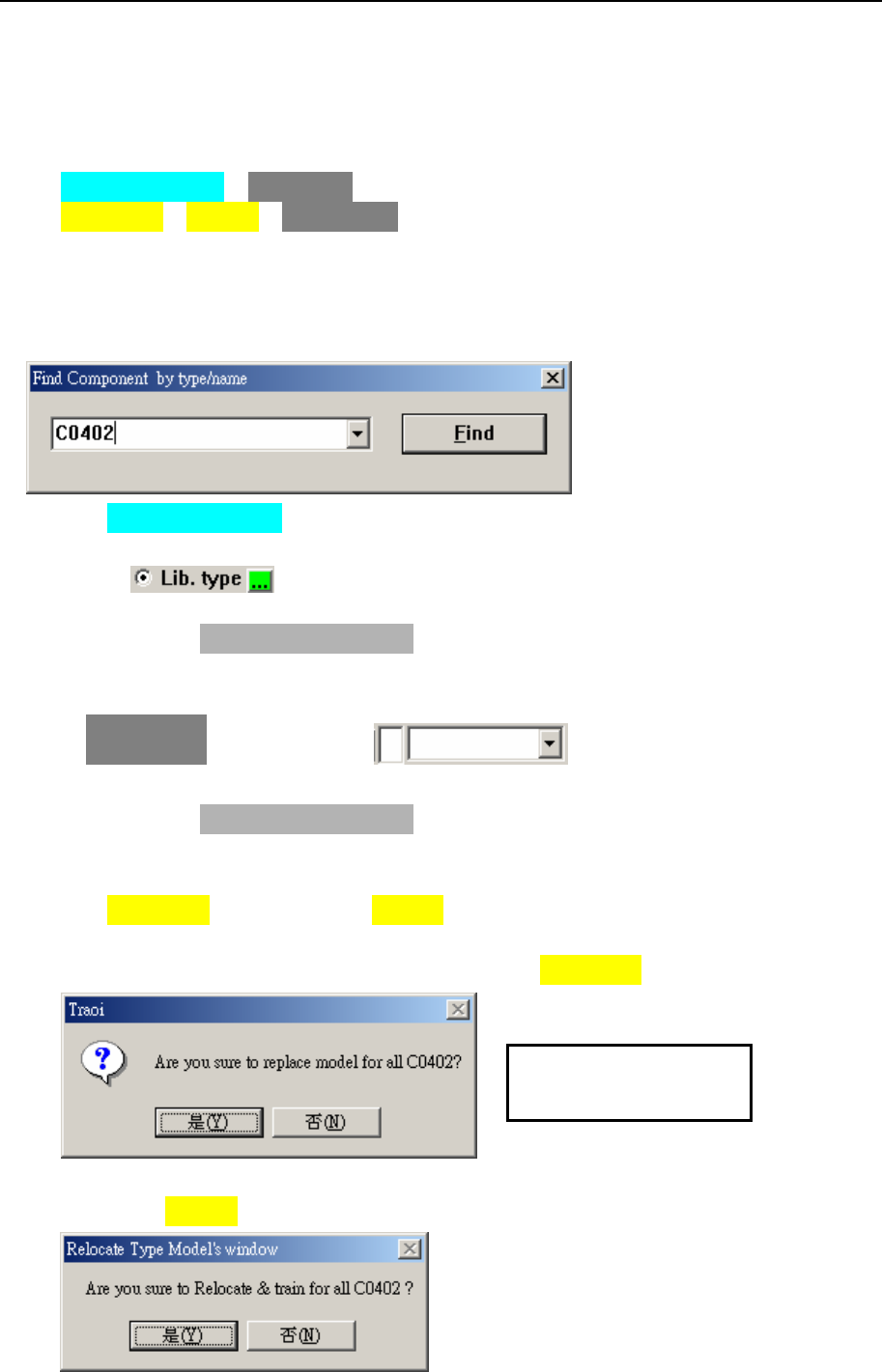

三、常用檢測框的添加方法
3.1、Chip 類元件“本體框(即 Missing 框)”的添加方法
3.1.1、相關功能按鈕:
⑴ Set to Library (“天藍色”區域)
⑵ Replace 或 Loc. (“深黃色”區域)
3.1.2、添加方法
⑴ 在工具欄中點擊“Find T”工具按鈕,查找一個所需編輯的元件類型,例如下圖
對話框中所示的“C0402”,點擊“Find”
⑵ 利用 Set to Library 功能按鈕為當前所需編輯的元件類型(C0402)建立“影像
資料庫”
⑶ 點選“ ”項,在其下方的類型列表中選擇或輸入當前所需編輯的元
件類型名稱(例如“C0402”)。
備註:如果在“Component List” 欄位或“FOV 顯示區域”中選擇了一個元件
后,該類型列表中就會自動輸入與所選擇元件相一致的“類型名稱”。
⑷ 在“深黃色”區域的類型列表 中選擇或輸入當前所需編輯的
元件類型名稱(例如“C0402”)。
備註:如果在“Component List” 欄位或“FOV 顯示區域”中選擇了一個元件
后,該類型列表中就會自動輸入與所選擇元件相一致的“類型名稱”。
⑸ 點擊 Replace 功能按鈕,或者 Loc. 功能按鈕
① 如果“Missing 框(即本體框)”的位置較爲精准,即“Missing 框”的中心位
置與元件 Pad 的中心位置大致重合。則使用 Replace 功能按鈕:
② 如果“Missing 框(即本體框)”的中心位置與元件 Pad 的中心位置偏差較大,
則使用 Loc. 功能按鈕。在下列所示的對話框中都點擊“是(Y)”即可。
在左邊的對話框中點
擊“是(Y)”即可
