TR7100 AOI 簡易程式製作手冊【TT088】
第 21 页 共 45 页 2006-04-20

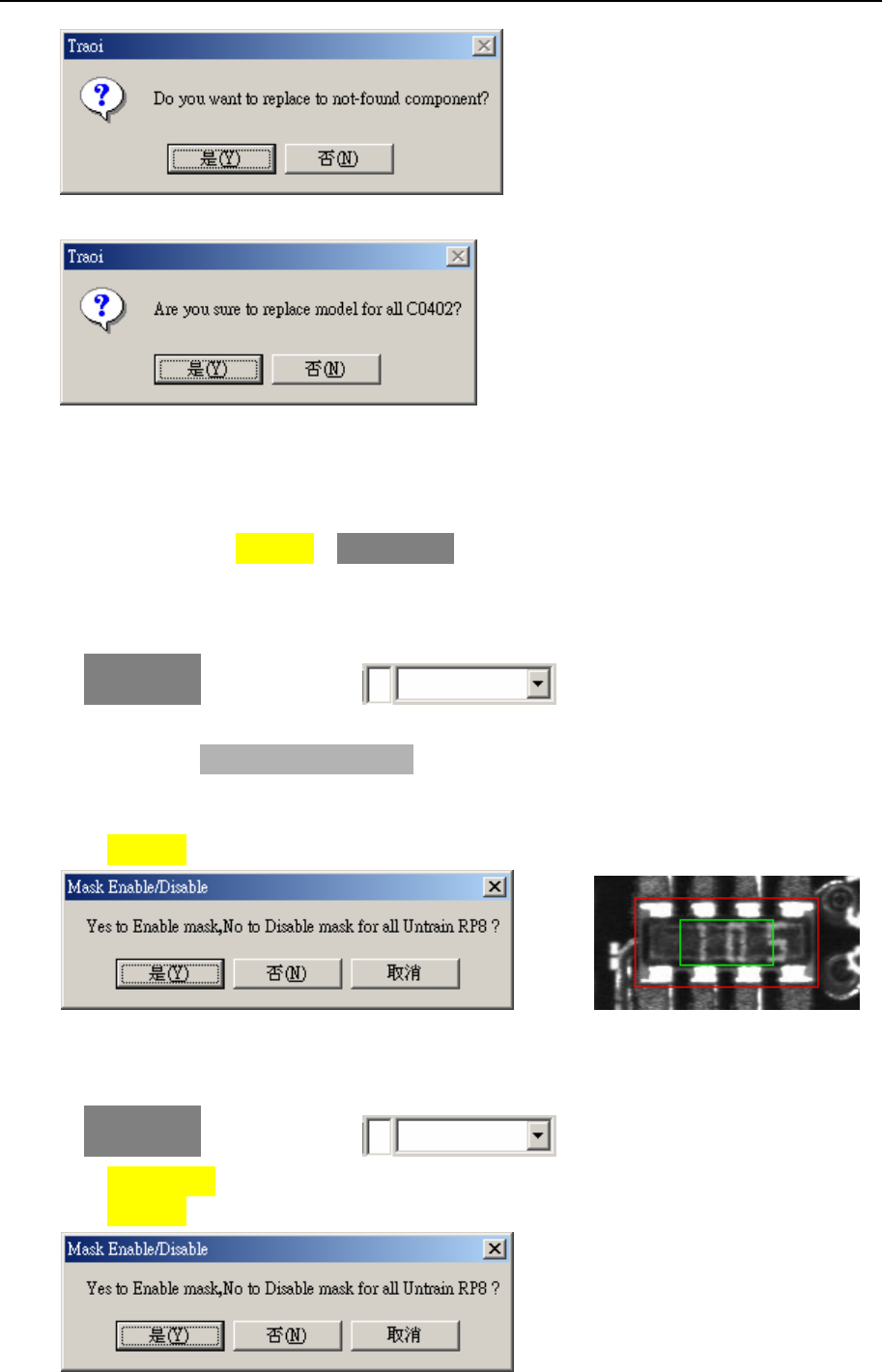

3.2、Mask 框的添加與刪除的方法
3.2.1、相關功能按鈕： Mask （“深黃色”區域）
3.2.2、添加或刪除的前提：本體框必須是處於“UnTrain 狀態”，即沒有影像的狀態
3.2.3、添加 Mask 框的方法
⑴ 在“深黃色”區域的類型列表 中選擇或輸入一個元件類型，通
常為有文字面的排阻或電阻（規格是 R0603 或以上的電阻）
備註：如果在“Component List” 欄位或“FOV 顯示區域”中選擇了一個元件
后，該類型列表中就會自動輸入與所選擇元件相一致的“類型名稱”。
⑵ 點擊 Mask 功能按鈕，在下面的對話框中點擊“是（Y）”即可。
如上圖右邊畫面所示，紅色的為“本體框”，中間綠色的就是“Mask 框”。
3.2.4、刪除 Mask 框的方法
⑴ 在“深黃色”區域的類型列表 中選擇或輸入所需的元件類型；
⑵ 點擊 UnTrain 功能按鈕，“UnTrain”所選擇類型的相關檢測框（即本體框）；
⑶ 點擊 Mask 功能按鈕，在下面的對話框中點擊“否（Y）” 即可將 Mask 框刪除。
TR7100 AOI 簡易程式製作手冊【TT088】
第 22 页 共 45 页 2006-04-20

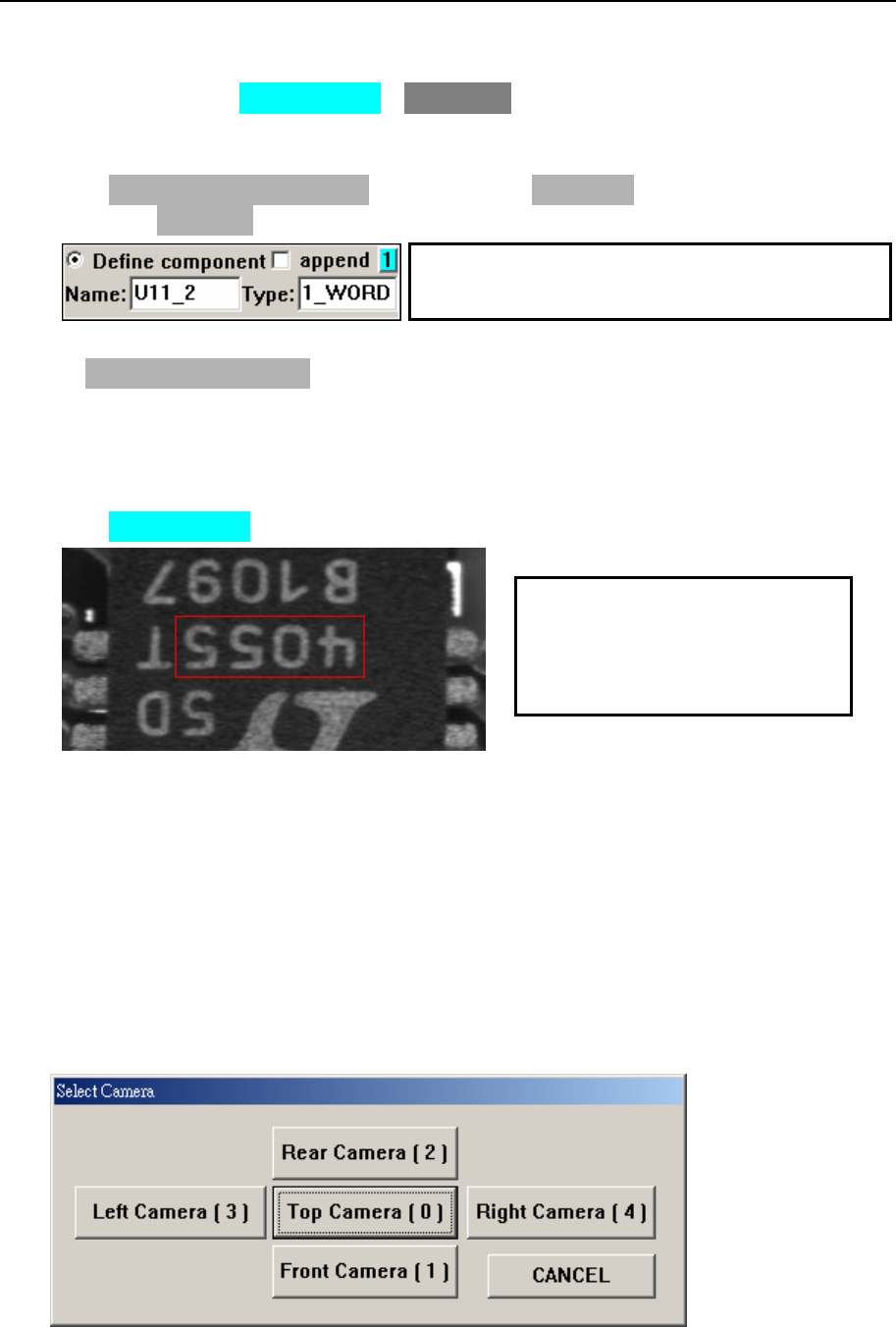

3.3、“文字框”的添加方法
3.3.1、相關功能按鈕： Component （“天藍色”區域）
3.3.2、説明：“文字框”其實就是“本體框（即 Missing 框）”
3.3.3、添加方法
⑴ 選擇“⊙Define Component”項，在其下面的“Name”右邊文本框中輸入元件的
“名稱”，“Type”右邊的文本框中輸入元件的“類型”，如下圖所示：
⑵ 在“Component Angle”欄位中設定“文字框”的角度。通常以“文字面”的朝向
來定義其角度，對應于“前、后、左、右”的朝向分別定義為“270 度、90 度、
180 度、0 度”。
⑶ 調整“編輯框”的大小，使其框住所需檢測的文字面部分，大小要較文字串略大
⑷ 點擊 Component 功能按鈕，即可創建“文字框”。如下圖所示：
3.3.4、相關説明
通常，如果在頂部鏡頭（方向）（Top View Camera）可以看清楚“文字面”，則在
頂部鏡頭（方向）下建立相應的“文字框”。
如果在頂部鏡頭（方向）看不清楚“文字面”，則選擇在側面鏡頭（方向）（Angle
View Camera）下建立相應的“文字框”。所選擇的側面鏡頭（方向）應盡可能多地看
到文字區域（即 FOV）。
選擇側面鏡頭（方向）的方法為：在 TR7100.exe 主界面左上角的“PCB 板示意圖”
區域中單擊鼠標右鍵，即會出現“鏡頭選擇界面”
在“鏡頭選擇界面”中選擇相應的側面鏡頭（方向），打開相應側面鏡頭（方
向）下的小圖片（即 FOV），即可添加所需要的“文字框”以及設定檢測參數。
“文字框”的“類型”，通常以元件的名稱加
上“WORD”來命名，例如“U11-WORD”
“文字框”其實就是“本體
框”，它 是 通 過 IC 等極性元件
的文字面來識別元件是否“反
向、缺件、錯料”等。
TR7100 AOI 簡易程式製作手冊【TT088】
第 23 页 共 45 页 2006-04-20

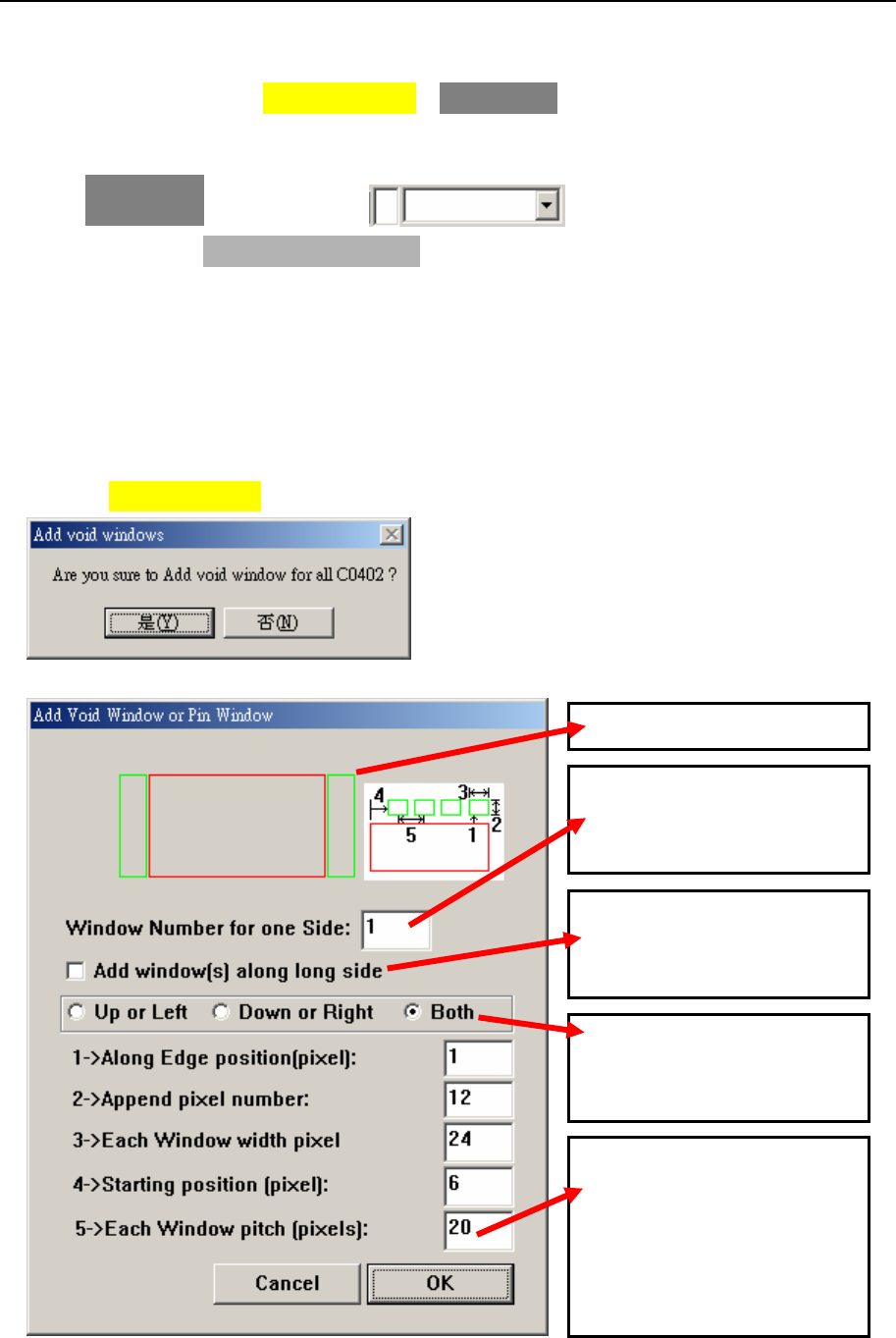

3.4、添加“空焊框（Voidwindow）” 的方法
3.4.1、相應的功能按鈕： Add voidwin （“深黃色”區域）
3.4.2、添加“空焊框（Voidwindow）”的步驟
⑴ 在“深黃色”區域的類型列表 中選擇或輸入一個元件類型
備註：如果在“Component List” 欄位或“FOV 顯示區域”中選擇了一個元件
后，該類型列表中就會自動輸入與所選擇元件相一致的“類型名稱”。
⑵ 在“FOV 顯示區域”中用鼠標左鍵點選一個“當前選擇類型”元件的“本體框”
（此時該“本體框”會顯示為“淺綠色”）。然後用鼠標右鍵單擊“編輯框”的右
下角，此時“編輯框”會與該“本體框”完全重疊在一起，這樣通過查看“編輯
框”的尺寸大小，即可知道該“本體框”的尺寸大小
⑶ 點擊 Add voidwin 功能按鈕，出現以下信息確認對話框：
選擇“是（Y）”，會出現下圖所示的“空焊框”位置與尺寸設置對話框：
① “Along Edge Position [Pixel]”：用於設置空焊框與本體框之間的距離
② “Append Pixel Number”：用於設置空焊框“短邊”的尺寸，即寬度
“空焊框”的位置示意圖
“本體框”每邊上所需添
加空焊框的數目，通常等於
元件每邊上的焊點數目
勾選（√），表示添加在本
體框的長邊上；反之，表示
添加在本體框的短邊上。
設定本體框兩邊上都添加
空焊框（⊙Both）；還是只
在其中一邊上添加
⑤當本體框的一邊上需要
添加多個空焊框時，例如排
阻或排容，此項用於設定在
同一邊上兩個空焊框之間
的距離，以像素（Pixel）
為度量單位。
