TR7100 AOI 簡易程式製作手冊【TT088】
第 24 页 共 45 页 2006-04-20
③ “Each Window Width [Pixel]”：用於設置空焊框“長邊”的尺寸，即長度
④ “Starting Position [Pixel]”：用於設置空焊框的“開始位置”
⑤ “Each Window Pitch [Pixels]”：此項只對一邊需要添加 2 個或以上的空焊框才
起作用，例如排阻或排容。用於設定在同一邊上兩個空焊框之間的距離。
備註 1：以上的設置值都是以“像素（Pixel）”為度量單位。
備註 2：對於一邊只需添加一個空焊框的“電阻、電容、電感”等來説
③項參考值為：空焊框的長度 ≈（4/6-5/7）X 本體框短邊的尺寸
④項參考值為：“開始位置” ≈（1/6-1/7）X 本體框短邊的尺寸
③項與④項的關係為：④項值的兩倍 + ③項的值 = 本體框短邊的尺寸

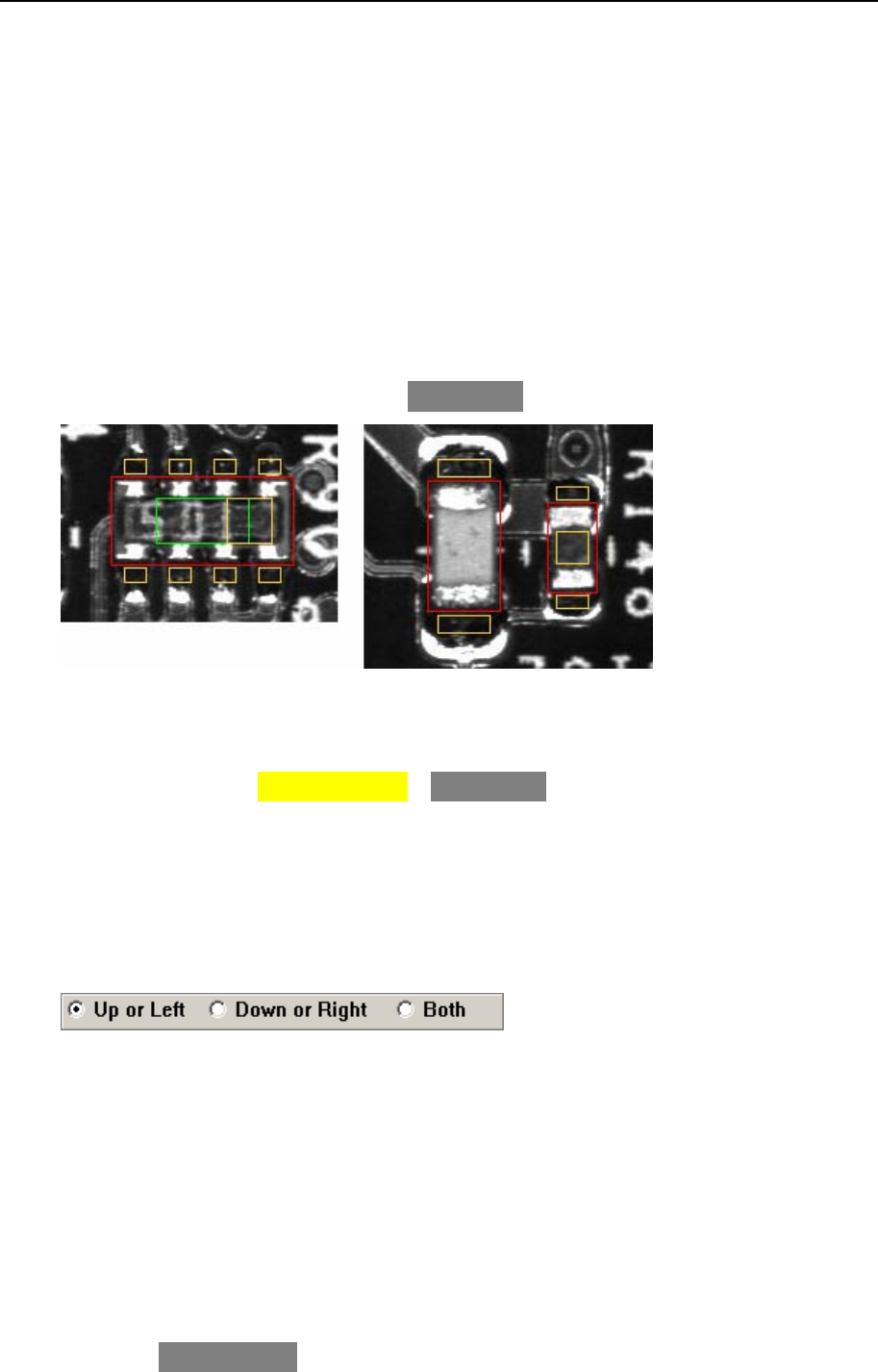

⑷ 所有的位置參數值都設置好后，點擊“OK”，即可添加所需的“空焊框”。如下
圖所示“本體框（紅色）”兩側的 黃色小框 即為“空焊框（Voidwindow）”。
3.5、添加“反白框（Voidwindow）” 的方法
3.5.1、相應的功能按鈕： Add voidwin （“深黃色”區域）
3.5.2、説明：“反白框”就是“空焊框（Voidwindow）”，它是利用“空焊框”可以
檢測“暗”的區域是否變“亮”的原理來檢測電阻、排阻等黑色元件是否“翻件
（即反白）”。
3.5.3、添加方法：與添加“空焊框（Voidwindow）”的方法相同
⑴ 設定為只在本體框的一邊上添加（選擇“Up or Left”項即可），如下圖所示
⑵ “Along Edge Position [Pixel]”：必須設為“負值”
設置值 = 1/2 * （本體框長邊的長度 + 反白框長邊的長度）
⑶ “Append Pixel Number”：設置值 ≈（3/5-4/6）X 本體框短邊的尺寸
⑷ “Each Window Width [Pixel]”：設置值 ≈（3/5-4/6）X 本體框短邊的尺寸
⑸ “Starting Position [Pixel]”：設置值 ≈（1/5-1/6）X 本體框短邊的尺寸
備註 1：“反白框”通常採用為正方形，故“第⑶項”的值應等於“第⑷項”的值。
⑷項與⑸項的關係為：⑸項值的兩倍 + ⑷項的值 = 本體框短邊的尺寸
對於排阻，第⑸項的值 ≈ 1/4 本體框短邊的尺寸。
備註 2：添加完畢后，“反白框”會位于本體框裏面。如上圖所示紅色“本體框”裏
面的 黃色檢測框 就是“反白框”。
TR7100 AOI 簡易程式製作手冊【TT088】
第 25 页 共 45 页 2006-04-20
3.6、添加“Lead 框與 Leadvoid（即 Lvoid 框）”的方法
3.6.1、相關功能按鈕：
⑴ Dummy （“天藍色”區域）
⑵ 1L/NL （“天藍色”區域）
⑶ “□Lvoid” （“天藍色”區域）
3.6.2、添加方法
⑴ 選擇“⊙Define Component”項，在其下面的“Name”右邊文本框中輸入元件的
“名稱”，“Type”右邊的文本框中輸入元件的“類型”，如下圖所示：
備註：“Lead 框”用在爐后檢測時，其“類型”通常定義為“元件名稱-VOID
-LEAD”；用在爐前檢測時，其“類型”通常定義為“元件名稱-SHI
-LEAD”。
⑵ 在“Component Angle”欄位中設定“Lead 框”的角度。通常以“IC Pin 腳”的
朝向來定義“Lead 框”的角度，對應于“ 前、后、左、右 ” 的朝向分別定義為“270
度、90 度、180 度、0 度”。
⑶ 點擊 Dummy 功能按鈕，生成一個“Dummy 框”
備註：“Dummy 框”是一個正方形的綠色小框。它的大小不可改變，並且它總是
產生在“編輯框”的左上角処。“Dummy 框”不會作任何的檢測動作。
⑷ 調整“編輯框”的大小與位置，使其框住整個 Pin 腳及一小部分 IC 的本體，大小
要較 Pin 腳略寬，前端較 IC Pin 腳前端略長（2-3 Pixels）即可
⑸ 勾選（√）“□Lvoid”項，此時“FOV 顯示區域”中會出現一個帶有八個黑色
控制點的紅色小框，這個就是“Lvoid 框”。調整“Lvoid 框”的大小與位置，使
其大小較焊點部分（即暗區域）略大，並將它放在 IC Pin 腳的前端処。
第⑷項調整好的“編輯框”與第⑸項調整好的“Lvoid 框”的相對位置如下：
左圖中橘黃色的檢測框是“Missing
框（即本體框）”；綠色的檢測框是
“Dummy 框”；粉紅色的是“編輯
框”；深紅色的是“Lvoid 框”
TR7100 AOI 簡易程式製作手冊【TT088】
第 26 页 共 45 页 2006-04-20
⑹ 點擊 1L 功能按鈕，即會產生一個“Lead 框”和一個“Lvoid 框”。然後調整
“編輯框”的大小與位置，使其框住其餘的所有 IC Pin 腳，如下圖所示：
⑺ 點擊 NL 功能按鈕，出現以下“相似度”設置對話框
⑻ 在上圖對話框中輸入“35～45”，點擊“OK”，即可對 IC 同一側的所有 Pin 腳
都添加了“Lead 框”與“Lvoid 框”。如下圖所示：
⑼ 將“Lvoid 框”轉換成“Voidwindow”。操作方法如下：
㈠ 將同一個類型的 IC 的所有“Lead 框”與“Lvoid 框”都添加完畢后，用“編
輯框”框住其中一個或多個“Lvoid 框”。然後用鼠標右鍵先單擊一下“編輯框”
的右上角，再用鼠標右鍵單擊一下“編輯框”的右下角，會出現以下對話框：
該對話框的作用是：設置在上圖所示“編輯框”範圍内
尋找與第一個生成的“Lead 框”影像相似的其餘 IC
Pin 腳時所需的“相似分數”。通常設為“35-45 分”。
備註：如左圖所示，“編輯框”
的寬度要比“Lead 框”的長度
略 大 些。即 “編輯框”向右邊擴
大時可以將整個“Lead 框”完
全包含在其中。
左圖中橘黃色的檢測框是“Missing
框（即本體框）”；綠色的檢測框是
“Dummy 框”；深紅色的是“Lead
框”； 深黃色 的是“Lvoid 框”
① 選擇“Void”：表示要將“Leadvoid 框”轉
換成“Voidwindow（空焊框）”；
① 選擇“Pin”：表示要將“Leadvoid 框”轉換
成“Pin 框（Pin_Window）”。
