TR7100 AOI 簡易程式製作手冊【TT088
26 45 2006-04-20
點擊 1L 功能按鈕,即會產生一個Lead 框”和一個Lvoid 框”。然後調整
“編輯框”的大小與位置,使其框住其餘的所有 IC Pin 腳,如下圖所示:
點擊 NL 功能按鈕,出現以下“相似度”設置對話框
在上圖對話框中輸入35~45,點擊OK,即可對 IC 同一側的所有 Pin
都添加了Lead 框”與“Lvoid 框”。如下圖所示:
Lvoid 框”轉換成Voidwindow操作方法如下
將同一個類型的 IC 的所有Lead 框”與“Lvoid 框”都添加完畢后“編
輯框”框住其中一個或多個Lvoid 框”然後用鼠標右鍵先單擊一下“編輯框”
的右上角,再用鼠標右鍵單擊一下“編輯框”的右下角,會出現以下對話框:
該對話框的作用是設置在上圖所示“編輯框”範圍内
尋找與第一個生成的Lead 框”影像相似的其餘 IC
Pin 腳時所需的“相似分數”通常設為35-45 分”
備註如左圖所示“編輯框”
的寬度要比Lead 框”的長度
些。即 “編輯框”向右邊擴
大時可以將整個Lead 框”
全包含在其中。
左圖中橘黃色的檢測框是Missing
框(即本體框)”綠色的檢測框是
Dummy 框”深紅色的是Lead
框”; 深黃色 的是Lvoid 框”
① 選擇“Void表示要將Leadvoid 框”
換成Voidwindow(空焊框)”;
① 選擇Pin表示要將Leadvoid 框”轉換
Pin 框(Pin_Window)”。
TR7100 AOI 簡易程式製作手冊【TT088
27 45 2006-04-20

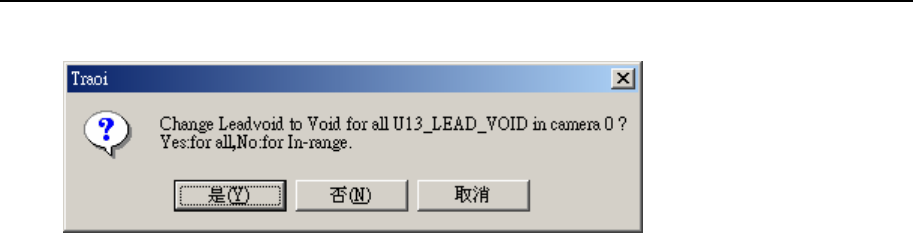

在上圖對話框中選擇“⊙Void”項,點擊OK,出現以下對話框
選擇“是Y)”表示將整個類型中所有的Lvoid 框”都轉換成“空焊框”
選擇“否N”:表示只將“編輯框”所框住的Lvoid 框”轉換成“空焊框”
在上圖對話框中點擊“是Y)”將整個 IC 類型所有的Lvoid 框”都轉換
“空焊框(Voidwindow )”即可。
備註:如果不需要添加“Lvoid 框”,則上述步驟中與“Lvoid
框”相關的操作都可以省略掉例如步驟⑸與步驟⑼等
TR7100 AOI 簡易程式製作手冊【TT088
28 45 2006-04-20
3.7、添加“短路框(即 Solder 框)”的方法
3.7.1、相關功能按鈕:
Dummy “天藍色”區域)
1solder “天藍色”區域)
Nsol. “天藍色”區域)
3.7.2、添加方法:與添加“Lead 框”類似
選擇“⊙Define Component項,在其下面的Name右邊文本框中輸入元件的
“名稱”Type右邊的文本框中輸入元件的“類型”如下圖所示:
點擊 Dummy 功能按鈕,生成一個Dummy 框”
註:“Dummy 框”是一個正方形的綠色小框它的大小不可改變並且它總是
產生在“編輯框”的左上角処。Dummy 框”不會作任何的檢測動作。
Solder/Pol.pair欄位中正確設定“短路框”的方向LtRt UpDn。位
IC 前後兩側的“短路框”必須設定為“左右方向(LtRt)”,位于 IC 左右兩側
“短路框”必須設定為“上下方向(UpDn)”。
備註TR7100.exe 軟体本身會自動預設“短路框”的方向例如黨選擇前鏡頭或
后鏡頭時,會自動預設為“左右方向(LtRt)”黨選擇左鏡頭或右鏡頭
時,會自動預設為“上下方向(UpDn)”。
調整“編輯框”的大小與位置,使其框住整個 Pin 腳及 Pad 部分,大小要較 Pin
腳與 Pad 都略寬,前端較 IC Pad 前端持平即可。如下圖所示:
點擊 1solder 功能按鈕,即會產生一個Solder 框”。然後調整“編輯框”的大
小與位置,使其框住 IC 同一側上其餘所有的 Pin 腳及 Pad 部分,如下圖所示:
“短路框”“類型”
常定義為“元件名稱-BRI
