TR7100 AOI 簡易程式製作手冊【TT088】
第 27 页 共 45 页 2006-04-20
㈡ 在上圖對話框中選擇“⊙Void”項，點擊“OK”，出現以下對話框
①選擇“是（Y）”：表示將整個類型中所有的“Lvoid 框”都轉換成“空焊框”
②選擇“否（N）”：表示只將“編輯框”所框住的“Lvoid 框”轉換成“空焊框”
㈢ 在上圖對話框中點擊“是（Y）”，將整個 IC 類型所有的“Lvoid 框”都轉換
成“空焊框（Voidwindow ）”即可。
備註：如果不需要添加“Lvoid 框”，則上述步驟中與“Lvoid
框”相關的操作都可以省略掉，例如步驟⑸與步驟⑼等。
TR7100 AOI 簡易程式製作手冊【TT088】
第 28 页 共 45 页 2006-04-20
3.7、添加“短路框（即 Solder 框）”的方法
3.7.1、相關功能按鈕：
⑴ Dummy （“天藍色”區域）
⑵ 1solder （“天藍色”區域）
⑶ Nsol. （“天藍色”區域）
3.7.2、添加方法：與添加“Lead 框”類似
⑴ 選擇“⊙Define Component”項，在其下面的“Name”右邊文本框中輸入元件的
“名稱”，“Type”右邊的文本框中輸入元件的“類型”，如下圖所示：
⑵ 點擊 Dummy 功能按鈕，生成一個“Dummy 框”
備註：“Dummy 框”是一個正方形的綠色小框。它的大小不可改變，並且它總是
產生在“編輯框”的左上角処。“Dummy 框”不會作任何的檢測動作。
⑶ 在“Solder/Pol.pair”欄位中正確設定“短路框”的方向（LtRt 或 UpDn）。位于
IC 前後兩側的“短路框”必須設定為“左右方向（LtRt）”，位于 IC 左右兩側
的“短路框”必須設定為“上下方向（UpDn）”。
備註：TR7100.exe 軟体本身會自動預設“短路框”的方向，例如黨選擇前鏡頭或
后鏡頭時，會自動預設為“左右方向（LtRt）”；黨選擇左鏡頭或右鏡頭
時，會自動預設為“上下方向（UpDn）”。
⑷ 調整“編輯框”的大小與位置，使其框住整個 Pin 腳及 Pad 部分，大小要較 Pin
腳與 Pad 都略寬，前端較 IC Pad 前端持平即可。如下圖所示：
⑸ 點擊 1solder 功能按鈕，即會產生一個“Solder 框”。然後調整“編輯框”的大
小與位置，使其框住 IC 同一側上其餘所有的 Pin 腳及 Pad 部分，如下圖所示：
“短路框”的“類型”通
常定義為“元件名稱-BRI”
TR7100 AOI 簡易程式製作手冊【TT088】
第 29 页 共 45 页 2006-04-20

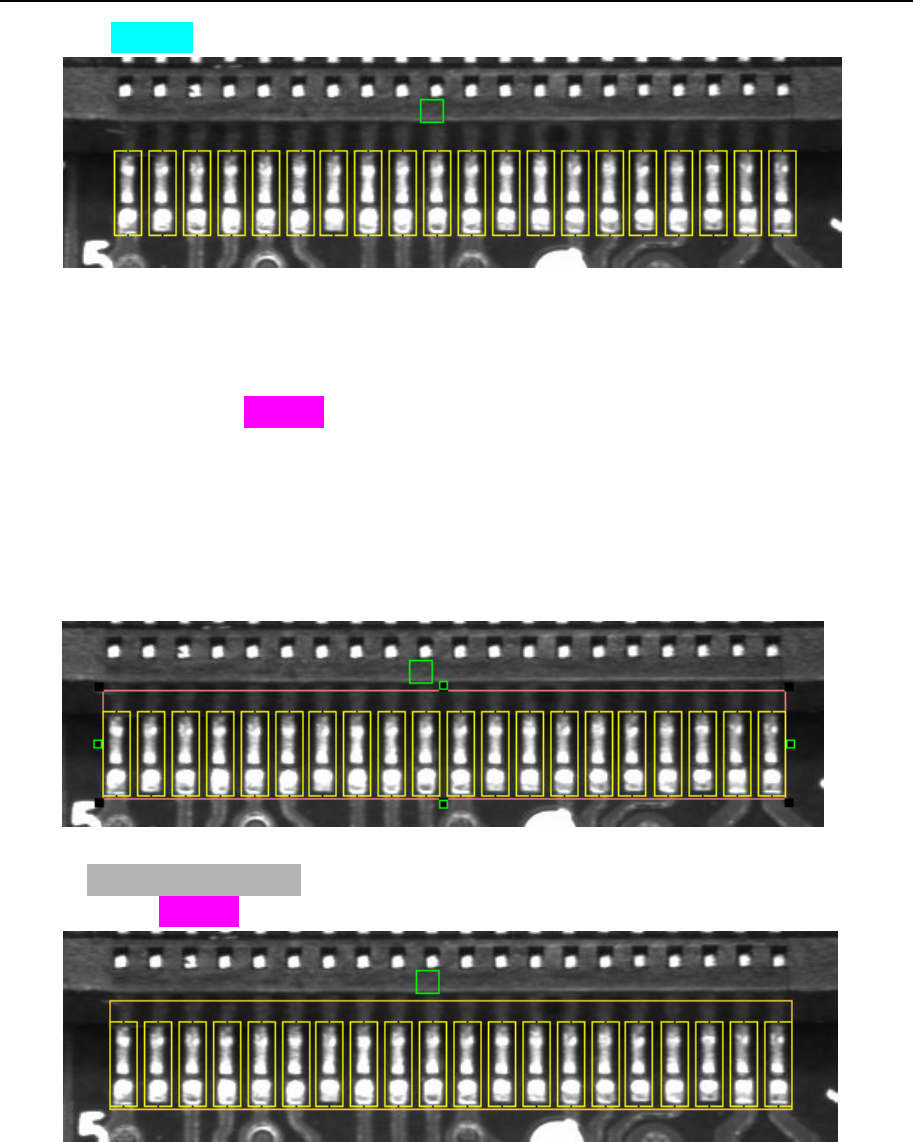

⑹ 點擊 Nsol. 功能按鈕，即會產生所有的“Solder 框”， 如下圖所示：
3.8、添加“Align 框”的方法
3.8.1、相關功能按鈕： Align （“紫紅色”區域）
3.8.2、添加方法
⑴ 先將需要添加“Align 框”的檢測框（例如短路框、Pin 框等）的位置調整好
⑵ 調整“編輯框”的大小與位置，使其盡可能多地框住 IC 同一側上所有的 Pin 腳（及
Pad 部分），如下圖所示：
⑶ 在“Component List” 欄位中選擇需要添加“Align 框”的檢測框的“名稱”，
然後點擊 Align 功能按鈕，即可產生“Align 框”。如下圖所示：
上圖中所示的最大的黃色檢測框就是“Align 框”。
