TR7100 AOI 簡易程式製作手冊【TT088】
第 2 页 共 45 页 2006-04-20
第一章
TR7100 AOI
Data Preparation
【資料準備 AOI.exe】
TR7100 AOI 簡易程式製作手冊【TT088】
第 3 页 共 45 页 2006-04-20
一、CAD 資料整理
1.1、用 Excel 将原始数据(CAD 资料)整理成以下格式，并以*.TXT 文档保存：
说明：METRIC 表示以“1 毫米”为单位；INCH 表示以“1 英寸”为单位；
MILES 则表示以“千分之一英寸”为单位。
⑴ （T/B）欄位的内容為元件所在的面（即 Top 面或 Bottom 面）。如果所有的
元件都是位于同一個面，無論是 Top 面還是 Bottom 面，都必須定義為 TOP
面（即 T）。如果沒有輸入任何内容，則默認為 TOP 面（即 T）。
對於“多聯板”，其左上角処的那塊板子（即第 1 塊小板）的 CAD 資料
必須定義為 TOP 面（即 T）。
⑵ （Placer）欄位用於特殊功能需要，通常不使用，内容可為“元件料號”等；
⑶ 數據區域必須連續，中間不能存在“空行”；最後一行亦不能為“空行”。
1.2、建立 1 個用於存放程式文檔的文件夾（即資料夾），通常在路徑“C:\AOI\CAD”
下建立此文件夾，並且以當前 PCB 機种的名稱與料號來命名。然後將已經整理好
的 CAD 資料（*.txt）複製到此文件夾中。
1.3、在“人机界面”处，将 AOI 机台的作业模式设置为“单机模式”。將軌道寬度調整
至恰好適合當前 PCB，进板。
㈠ 製作程式時將軌道寬度盡量調窄些，這樣可以減小進板旋轉角度偏差，從而提
高程式檢測框的位置精准度；
㈡ 因爲 PCB 板之間會有尺寸偏差，或者過爐后會有熱膨脹問題。故正常測試時，
再將軌道適當調寬些（較當前 PCB 板寬 1～1.5mm），這樣有利於進出板順暢。
1.4、运行 Data-Preparation（AOI.exe），出现以下画面
備註：若“New Project”項為灰暗色，可先點擊右邊的“Close”命令按鈕。
TR7100
:UNIT METRIC [Or INCH Or MILES]
（Name） （X 坐標） （Y 坐標） （角度） （Type） （T/B） （Placer）
R1 5.961 10.075 270 R0201
C2 6.861 12.075 180 C0805
L3 7.961 15.975 180 L0603
TR7100 AOI 簡易程式製作手冊【TT088】
第 4 页 共 45 页 2006-04-20

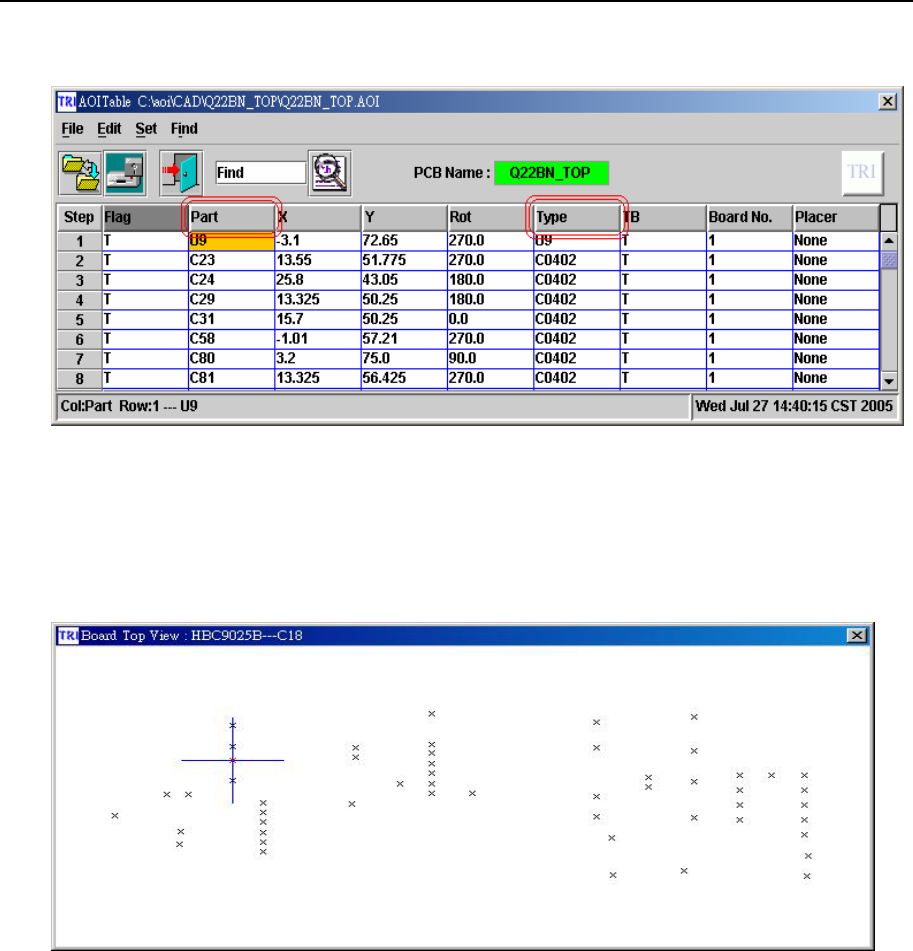

1.5、在上圖畫面中，點擊“Project → New Project”命令按鈕，打开已經整理好的 CAD
资料（*.txt）。會出現如下圖所示的數據畫面
二、確認程式的方向是否正確與修正方法
在上圖數據畫面中执行“Find → Board Top View”菜單命令，出現以下畫面。
在此畫面中可确认程式方向是否与 PCB 板的流向一致？
㈠ 确认程式方向是否与 PCB 板流向一致的方法為：
在上圖畫面中，“黑色交叉點”表示 CAD 資料（*.txt）中元件的坐標位置（即
貼片中心位置），整個畫面所表示的就是全部元件的（相對）擺放位置佈局圖（即
當前程式的方向）。用鼠標左鍵點擊“黑色交叉點”，即可在上圖畫面的標題欄中
查看到此“黑色交叉點”所對應的元件名稱（如上圖所示為“C18”）。這樣通過鼠
標左鍵點擊“黑色交叉點”的方法，查看上圖畫面中所示的元件（相對）擺放位置
佈局是否與按照正確方向流動時的 PCB 板上元件的實際擺放位置佈局一致，如果
一致，則程式的方向正確。
對於“多聯板”，要以其左上角那塊小板作爲確認程式方向的參考基準。
㈡ 如果程式的方向与 PCB 板流向不一致，可以通过以下菜单命令進行修正
① Edit → Rotate // Board Angle Alignment
② Edit → Mirror // Mirror Board’s Component
③ Edit → T/B Change // Change Board Side
