3.9、添加“Pin 框（即 Pin_Window）”的方法
3.9.1、説明：“Pin 框”其實是由“Solder 框”轉換而來的。因此先在需要添加“Pin 框”
的位置上添加“Solder 框”后，再將“Solder 框”轉換成“Pin 框”即可。
3.9.2、添加方法
⑴ 先在需要添加“Pin 框”的位置上添加“Solder 框”

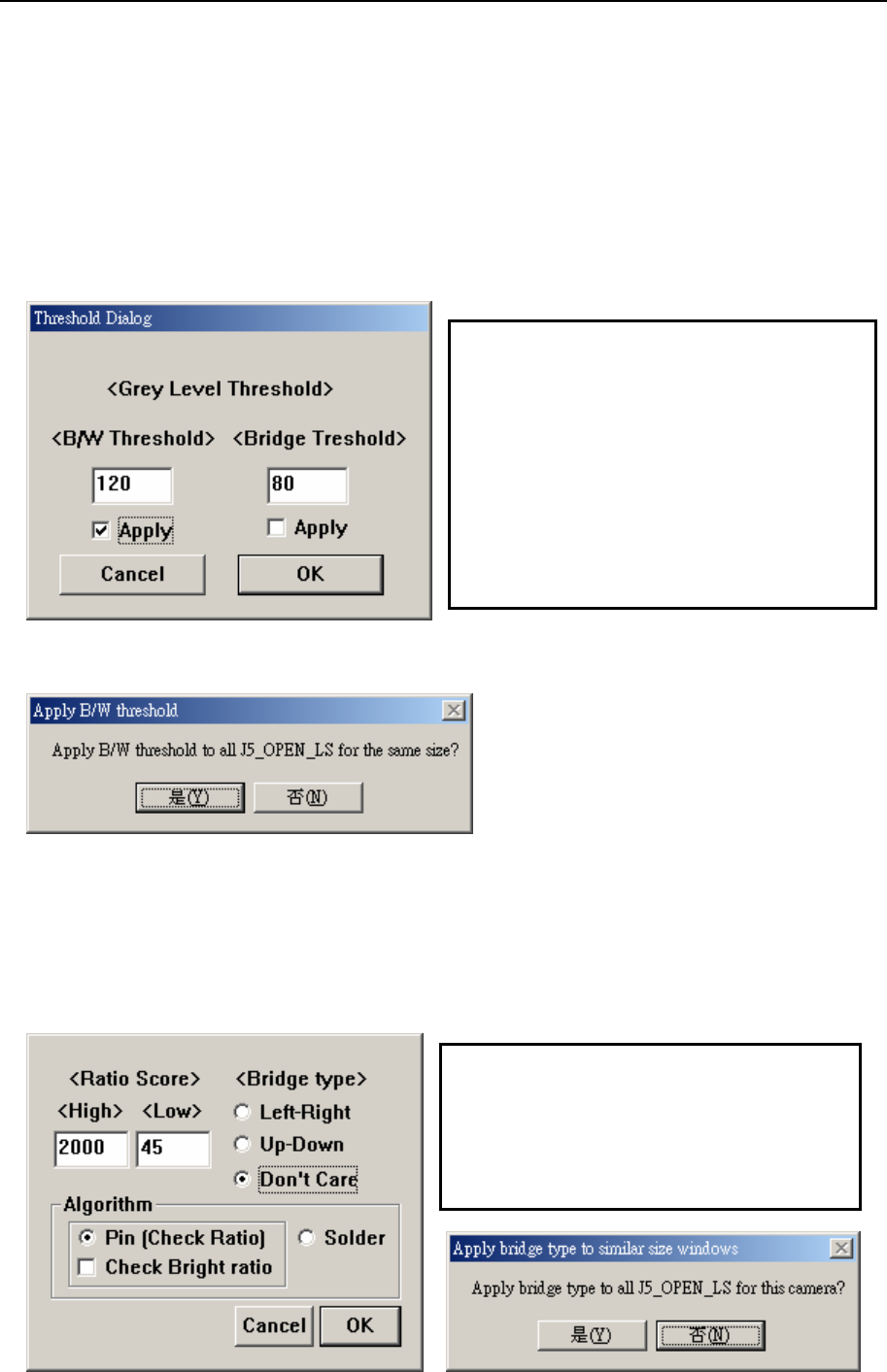

⑵ 用“編輯框”框住所有“Solder 框”，用鼠標左鍵單擊“編輯框”的左上角，出
現以下對話框：
⑶ 在上圖對話框中設定參數“B/W Threshold”后，勾選（√）“□Apply”項，點
擊“OK”，出現以下對話框
① 選擇“是（Y）”：表示“按類型”設定/改變“Pin 框”的“B/W Threshold”
參數值
② 選擇“否（N）”：表示只設定/改變“編輯框”所框住的“Pin 框”的“B/W
Threshold”參數值
⑷ 在上圖對話框中選擇“否（N）”，出現下圖左邊所示的對話框
“Solder 框”有兩种用途：
① 檢測“短路”，對應的參數為左邊對
話框中的“Bridge Threshold”項。
此時稱爲“短路框”
② 檢測“面積”，即 檢 測 “亮”的區域
是否變“暗”。 對應的參數為左邊對話
框中的“B/W Threshold”項。此時稱
爲“Pin 框（即 Pin_Window）”
在左圖對話框中選擇“⊙Don’t Care”
項以及“⊙Pin [Check Ratio]”項，然
後設定參數“High”與“Low”項，點
擊“OK”后出現下圖所示對話框，在
下圖對話框中選擇“否（N）”即可。
TR7100 AOI 簡易程式製作手冊【TT088】
第 31 页 共 45 页 2006-04-20
3.10、添加“Dummy 框＋附屬檢測框”的方法
3.10.1、説明：附屬檢測框不能獨立存在，必須依附在“本體框”或“Dummy 框”上
3.10.2、相應功能按鈕： Dummy ＋附屬檢測框功能按鈕
3.10.3、可以依附在“Dummy 框”上的附屬檢測框包括：空焊框（Voidwindow）、短路
框（ 即 Solder 框）、Pin 框（ 即 Pin_Window）、Lead 框（ 1L/NL）、LeadVoid（即
Lvoid 框）、極性框（Pol.pair）、SolderPaste 框（Grayw.）、Extra 框、Edge 框
3.10.4、添加方法：下面以添加“Dummy 框＋Voi dwi nd ow（即空焊框）”為例

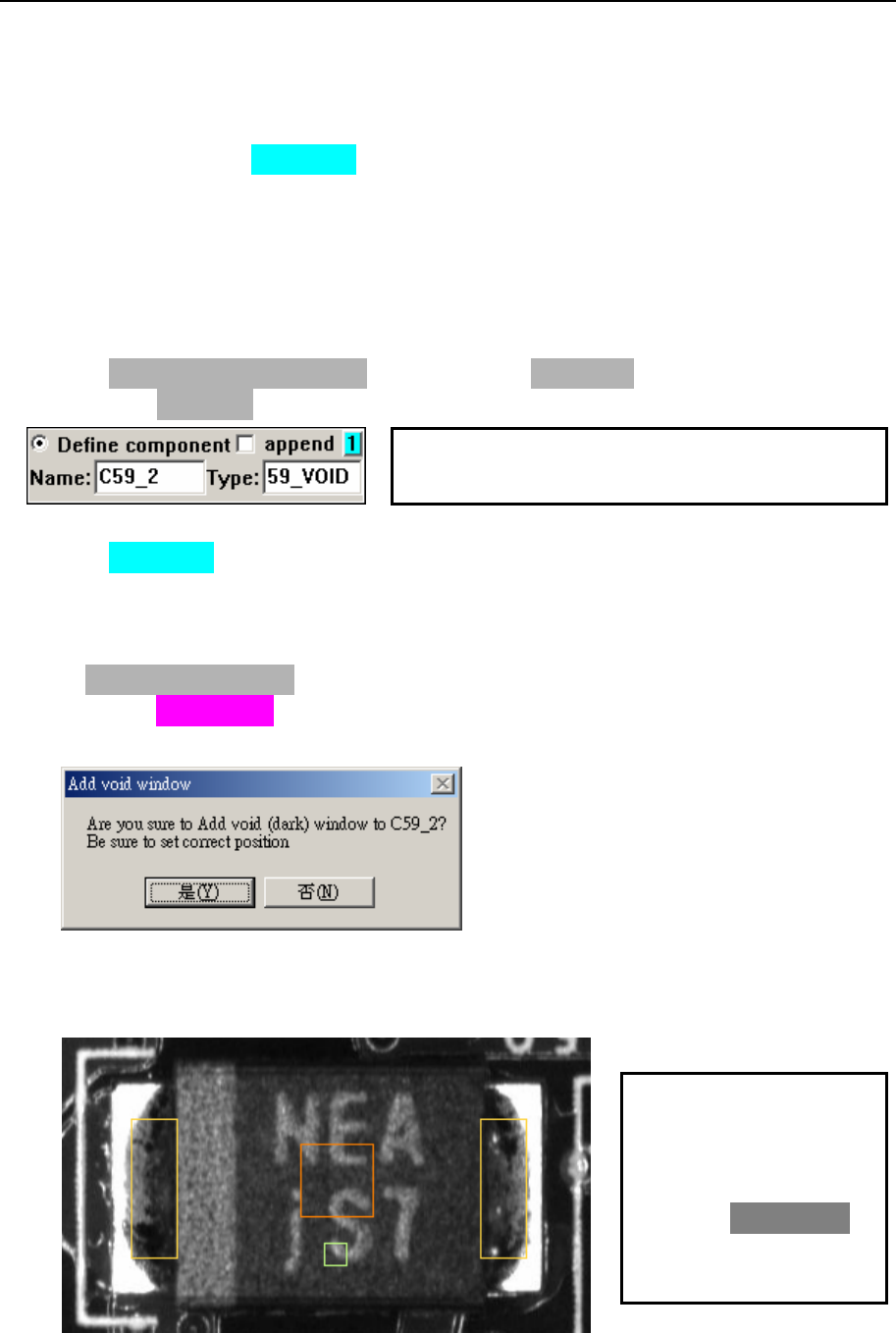

⑴ 選擇“⊙Define Component”項，在其下面的“Name”右邊文本框中輸入元件的
“名稱”，“Type”右邊的文本框中輸入元件的“類型”，如下圖所示：
⑵ 點擊 Dummy 功能按鈕，產生一個“Dummy 框”
⑶ 調整“編輯框”的大小與位置，使其框住所需檢測的區域（例如焊點）
⑷ 在“Component List”欄位或“FOV 顯示區域”中選定“Dummy 框”（的名稱），
然後點擊“＋1 void” 功能按鈕，在出現的對話框中（如下圖所示）選擇“是（Y）”，
即會依據“編輯框”的大小及所在位置產生一個“Voidwindow”。
⑸ 如果需要添加多個“Voidwindow”，重復上述“步驟⑷”中的操作即可。添加完
畢后如下圖所示
3.10.5、其他附屬檢測框的添加方法都與“Voidwindow”的添加方法相同。
用“Dummy 框＋Voidwindow”檢測焊點時，
其“類型”通常定義為“元件名稱-VOID”
左圖中橘黃色的檢測框
是“Missing 框（即本體
框）”；綠色的檢測框
是“Dummy 框”；元
件兩端的黃色檢測框就
是“Voidwindow（空焊
框）”
TR7100 AOI 簡易程式製作手冊【TT088】
第 32 页 共 45 页 2006-04-20
3.11、添加“極性框（Pol.pair）”的方法
3.11.1、相關功能按鈕： Pol.pair （“天藍色”區域）
3.11.2、説明：“極性框（Pol.pair）”為附屬檢測框，不能獨立存在，只能依附在“本
體框（即 Missing 框）”或者“Dummy 框”上。
3.11.3、“極性框（Pol.pair）”的檢測原理
在製作時，“極性框”是“成對”產生的，即同時會產生兩個檢測框，“極
性框”就是通過比較這兩個檢測框的平均亮度差來判斷元件是否“極反”
的。即製作時，“極性框”會自動記錄兩個檢測框中那一個的平均亮度較高，
檢測時，如果這兩個檢測框的平均亮度差與製作時所記錄的狀況相反，則會判
斷元件為“極反”。
因此，不需要對“極性框（Pol.pair）”設置或調整任何的檢測參數。
3.11.4、添加方法：下面以依附在“本體框（Missing 框）”上為例
⑴ 在“Component List” 欄位或“FOV 顯示區域”中選擇一個需要添加“極性框”
的元件（的名稱），
⑵ 在“Solder/Pol.pair”欄位中正確設定“極性框”的方向，左右方向（LtRt）還
是上下方向（UpDn）。
⑶ 調整“編輯框”的大小與位置，使其框住元件的極性標識部分。如果元件的“極
性”為左右方向（LtRt），則將“編輯框”放在元件本體上的左邊；如果元件的“極
性”為上下方向（UpDn），則將“編輯框”放在元件本體上的上邊。
⑷ 在功能按鈕 Pol.pair 右邊的文本框中輸入“極性框”的兩個“成對”檢測框的
相對距離（以像素為度量單位）。
備註：可以先用“編輯框”來度量出這兩個“成對”檢測框的大致距離。
⑸ 點擊 Pol.pair 功能按鈕，出現以下對話框，在對話框中點擊“確定”即可。
⑹ “極性框”添加完畢后，如上面右圖所示：
① 圖中位于最外面的紅色檢測框是“本體框（即 Missing 框）”；
② 圖中的兩個“成對”的黃色檢測框就是“極性框（Pol.pair）”。
