TR7100 AOI 簡易程式製作手冊【TT088】
第 32 页 共 45 页 2006-04-20

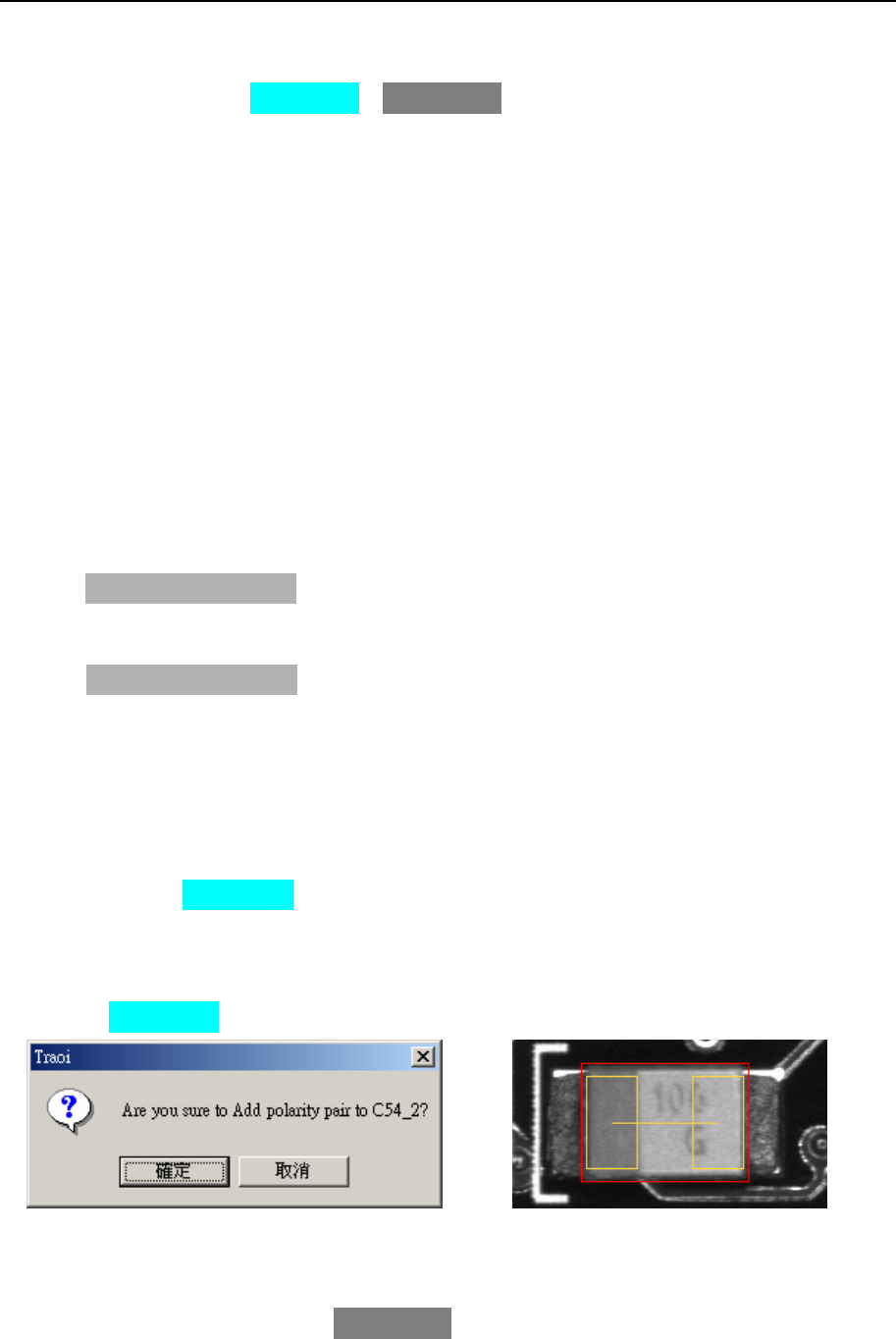

3.11、添加“極性框（Pol.pair）”的方法
3.11.1、相關功能按鈕： Pol.pair （“天藍色”區域）
3.11.2、説明：“極性框（Pol.pair）”為附屬檢測框，不能獨立存在，只能依附在“本
體框（即 Missing 框）”或者“Dummy 框”上。
3.11.3、“極性框（Pol.pair）”的檢測原理
在製作時，“極性框”是“成對”產生的，即同時會產生兩個檢測框，“極
性框”就是通過比較這兩個檢測框的平均亮度差來判斷元件是否“極反”
的。即製作時，“極性框”會自動記錄兩個檢測框中那一個的平均亮度較高，
檢測時，如果這兩個檢測框的平均亮度差與製作時所記錄的狀況相反，則會判
斷元件為“極反”。
因此，不需要對“極性框（Pol.pair）”設置或調整任何的檢測參數。
3.11.4、添加方法：下面以依附在“本體框（Missing 框）”上為例
⑴ 在“Component List” 欄位或“FOV 顯示區域”中選擇一個需要添加“極性框”
的元件（的名稱），
⑵ 在“Solder/Pol.pair”欄位中正確設定“極性框”的方向，左右方向（LtRt）還
是上下方向（UpDn）。
⑶ 調整“編輯框”的大小與位置，使其框住元件的極性標識部分。如果元件的“極
性”為左右方向（LtRt），則將“編輯框”放在元件本體上的左邊；如果元件的“極
性”為上下方向（UpDn），則將“編輯框”放在元件本體上的上邊。
⑷ 在功能按鈕 Pol.pair 右邊的文本框中輸入“極性框”的兩個“成對”檢測框的
相對距離（以像素為度量單位）。
備註：可以先用“編輯框”來度量出這兩個“成對”檢測框的大致距離。
⑸ 點擊 Pol.pair 功能按鈕，出現以下對話框，在對話框中點擊“確定”即可。
⑹ “極性框”添加完畢后，如上面右圖所示：
① 圖中位于最外面的紅色檢測框是“本體框（即 Missing 框）”；
② 圖中的兩個“成對”的黃色檢測框就是“極性框（Pol.pair）”。
TR7100 AOI 簡易程式製作手冊【TT088】
第 33 页 共 45 页 2006-04-20
四、參數的設置方法
4.1、設置檢測框的搜索範圍（Search Range）
4.1.1、相應功能按鈕： Range （“紫紅色”區域）
4.1.2、説明：只有以下的檢測框具有搜索範圍（Search Range）
㈠ 本體框（即 Missing 框）
㈡ Lead 框（SetDummy＋1L/NL）
㈢ Warp 框（SetWarp）
㈣ Align 框（Align）
4.1.3、“本體框”與“Lead 框”的搜索範圍大小默認為檢測框大小的一半（即 1/2）。
但“Warp 框”與“Align 框”的搜索範圍的預設大小是固定的，具體如下：
㈠ 對於 Top Camera：預設大小為“10 * 10 Pixels”
㈡ 對於 Angle Camera：沿鏡頭方向為“20 Pixels”，另一個方向為“10 Pixels”

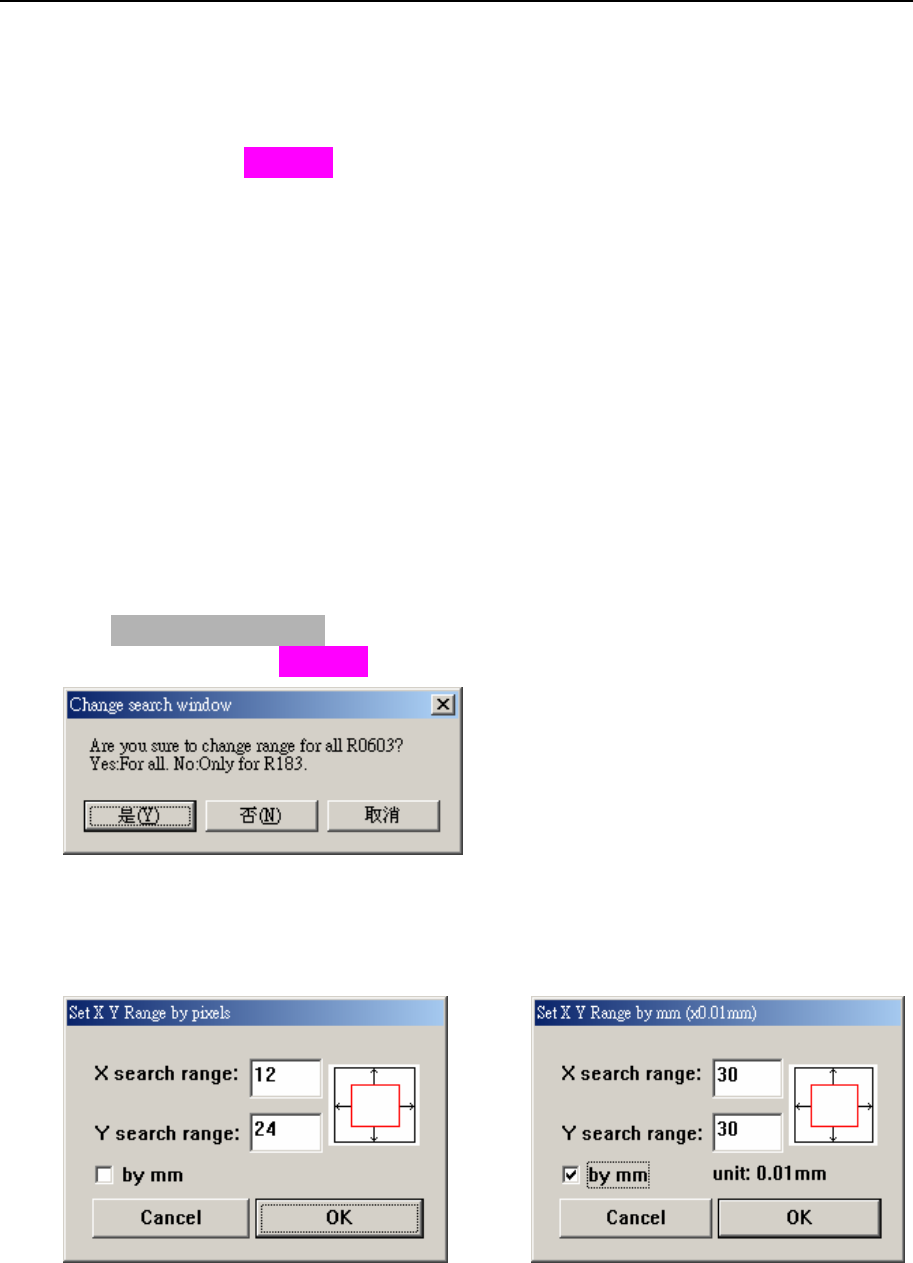

4.1.4、設置方法
⑴ 先在“Component List”欄位或“FOV 顯示區域”中選擇“當前編輯類型”中的
一個元件，然後點擊 Range 功能按鈕，會出現如下對話框
① 選擇“是（Y）”：表示“按類型（By Type）”設置搜索範圍
② 選擇“否（N）”：表示“只對單個元件（即當前元件）”設置搜索範圍
⑵ 無論選擇“是（Y）”還是“否（N）”，都會出現如下對話框
① 勾選（√）“□By mm”項：表示以“0.01 毫米”為度量單位，如上圖右邊
的對話框所示；
② 不勾選“□By mm”項：表示以“像素（Pixel）”為度量單位，如上圖左邊的
對話框所示；
TR7100 AOI 簡易程式製作手冊【TT088】
第 34 页 共 45 页 2006-04-20

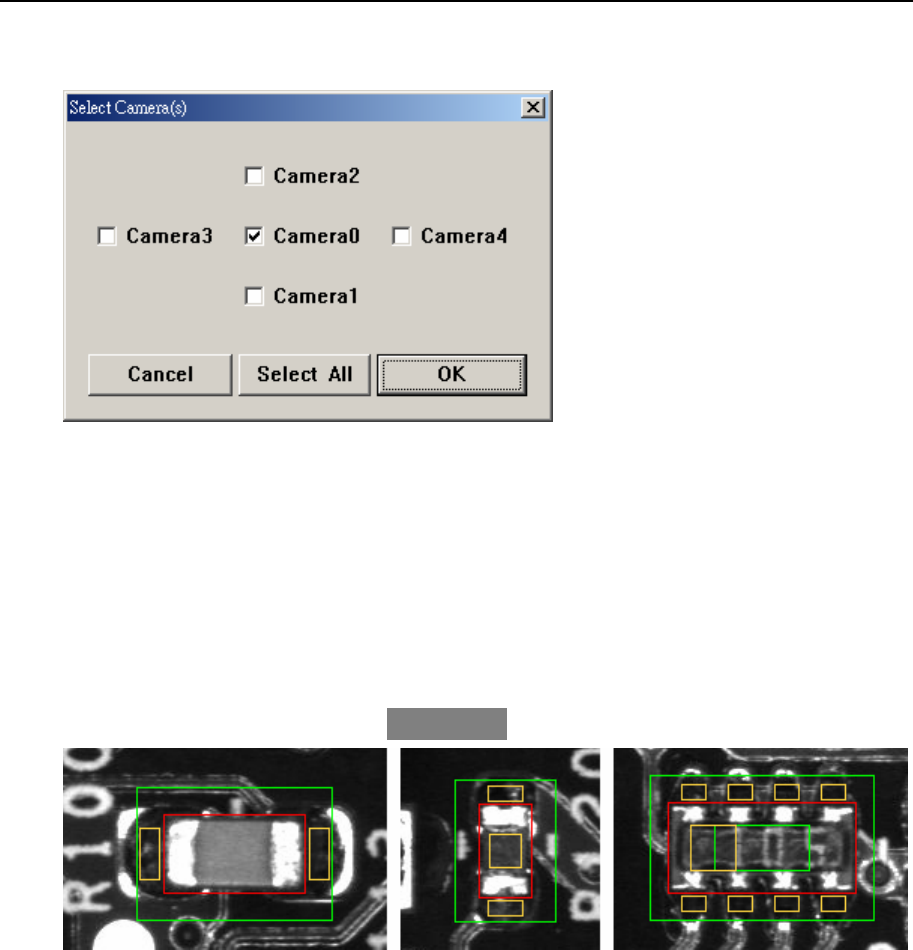

⑶ 如果在“步驟⑴”中選擇“是（Y）”，則在“步驟⑵”中點擊“OK”后，會出
現如下對話框
① 此對話框的作用是，選擇所需設置搜索範圍的檢測框（即元件）所在的鏡頭方
向，默認選擇為“當前選擇元件（即檢測框）”所在的鏡頭方向（如上圖所示
為“Camera0”）。
② 如果在其他鏡頭方向下還有與“當前選擇元件（即檢測框）”具有相同類型相
同屬性的檢測框，則可同時勾選（√）相應的鏡頭（方向），這樣能夠同時設
定在不同鏡頭方向下具有“同類型同屬性”的所有檢測框的搜索範圍。
③ 點擊“OK”命令按鈕，即可完成搜索範圍（Search Range）的設定。搜索範
圍的大小如下圖中最外面的“綠色框”所示
