TR7100 AOI 簡易程式製作手冊【TT088】
第 34 页 共 45 页 2006-04-20
⑶ 如果在“步驟⑴”中選擇“是（Y）”，則在“步驟⑵”中點擊“OK”后，會出
現如下對話框
① 此對話框的作用是，選擇所需設置搜索範圍的檢測框（即元件）所在的鏡頭方
向，默認選擇為“當前選擇元件（即檢測框）”所在的鏡頭方向（如上圖所示
為“Camera0”）。
② 如果在其他鏡頭方向下還有與“當前選擇元件（即檢測框）”具有相同類型相
同屬性的檢測框，則可同時勾選（√）相應的鏡頭（方向），這樣能夠同時設
定在不同鏡頭方向下具有“同類型同屬性”的所有檢測框的搜索範圍。
③ 點擊“OK”命令按鈕，即可完成搜索範圍（Search Range）的設定。搜索範
圍的大小如下圖中最外面的“綠色框”所示
TR7100 AOI 簡易程式製作手冊【TT088】
第 35 页 共 45 页 2006-04-20
4.2、“Align 框”搜索範圍（Search Range）的設置方法
4.2.1、相應功能按鈕： Range （“紫紅色”區域）
4.2.2、設置方法

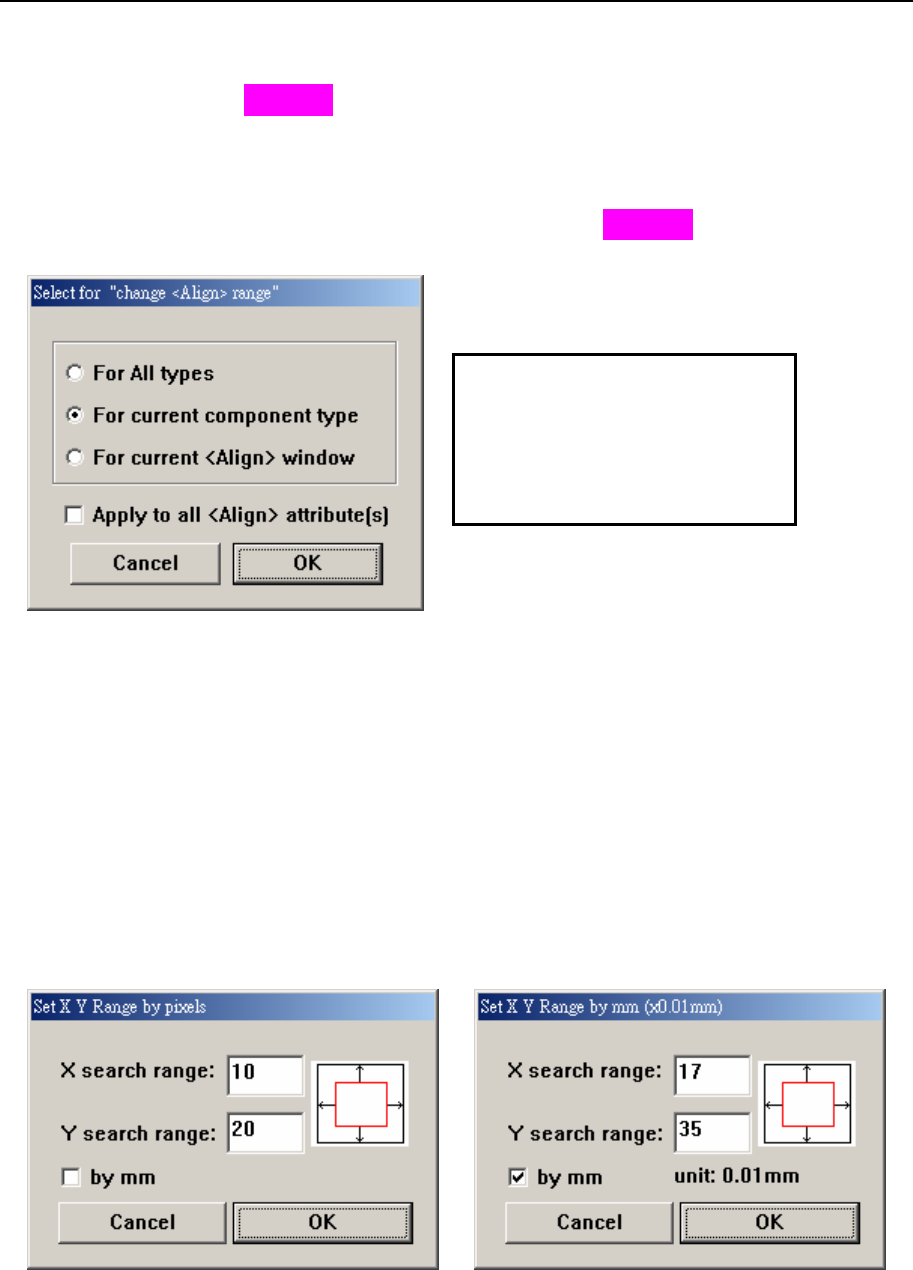

⑴ 先在“FOV 顯示區域”中選定的一個需要設置“搜索範圍”的“Align 框”（此
時該“Align 框”會顯示為“淺綠色”），然後點擊 Range 功能按鈕，會出現如
下圖所示的對話框
① For All Types：對所有類型（即整個程式中的全部元件）進行設定。
② For current component type：“按類型（By Type）”設定。
③ For current <Align> window：只對當前所選定的“Align 框”進行設定。
“Apply to all <Align> attribute[s]”項的作用是：用於配合“For All Types”
或者“For current component type”項使用：
① 不勾選：表示只對與當前選定的“Align 框”所定位的檢測框具有相同檢測屬性
的所有檢測框（按同一個類型，或者對全部類型）進行設定。
② 勾選（√）：表示不考慮“Align 框”所定位的檢測框的檢測屬性。
⑵ 在上圖對話框選擇所需的“選項”后，點擊“OK”，出現以下對話框：
① 勾選（√）“□By mm”項：表示以“0.01 毫米”為度量單位，如上圖右邊
的對話框所示；
② 不勾選“□By mm”項：表示以“像素（Pixel）”為度量單位，如上圖左邊的
對話框所示；
此對話框的作用是：用於選
擇“按類型（By Type）”還是
“按單個元件（即當前選擇元
件）”來進行設置“Align 框”
的“搜索範圍”。
TR7100 AOI 簡易程式製作手冊【TT088】
第 36 页 共 45 页 2006-04-20

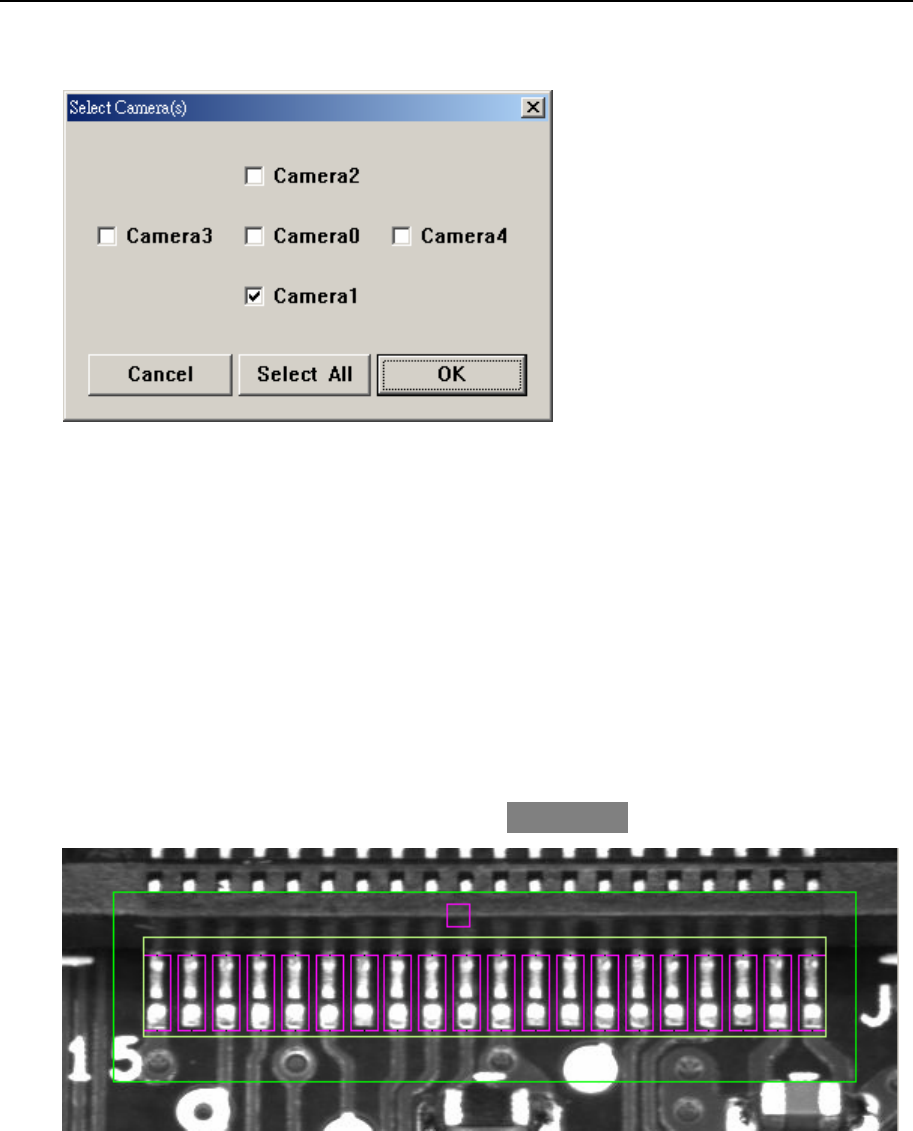

⑶ 如果在“步驟 ⑴”中選擇“For All Types”或者“For current component type”
項，則在“步驟 ⑵”中點擊“OK”后，會出現如下對話框：
① 此對話框的作用是：用於選擇所需設置搜索範圍的“Align 框”所在的鏡頭方
向，默認選擇為“當前選定的 Align 框”所在的鏡頭方向（如上圖所示為
“Camera1”）。
② 如果在其他鏡頭方向下還有與“當前選定的 Align 框”所定位的檢測框具有相
同“類型（Type）” 的“Align 框”，則可同時勾選（√）相應的鏡頭（方向），
這樣能夠同時設定在不同鏡頭方向下具有相同“類型（Type）”的所有“Align
框”的搜索範圍。
備註：如果當前所選定的“Align 框”沿 X 方向與沿 Y 方向的“搜索範圍”不
相等，則只能同時勾選（√）相反方向的鏡頭（方向）。
③ 在上圖對話框中點擊“OK”，即可完成“搜索範圍（Search Range）”的設定。
“搜索範圍”的大小如下圖中最外面的“綠色框”所示：
4.2.3、備註
⑴ 如果“Align 框”將（IC）同一側上所有的 Pin 腳都已經框住，則應將“Align 框”
的“搜索範圍”設置大一些，這樣可增強“Align 框”的定位與板彎補償能力；
⑵ 如果“Align 框”只將（IC）同一側上的部分 Pin 腳框住，則應將“Align 框”的
“搜索範圍”設置小一些，這樣可避免因“Align 框”誤搜索（即誤定位）到相鄰
的 Pin 腳上而造成的“誤測”或者“漏測”。
⑶ 如果“Align 框”所定位的 Pin 腳間距較窄，則應同時配合“Warp 框”一起使用。
