TR7100 AOI 簡易程式製作手冊【TT088】
第 38 页 共 45 页 2006-04-20

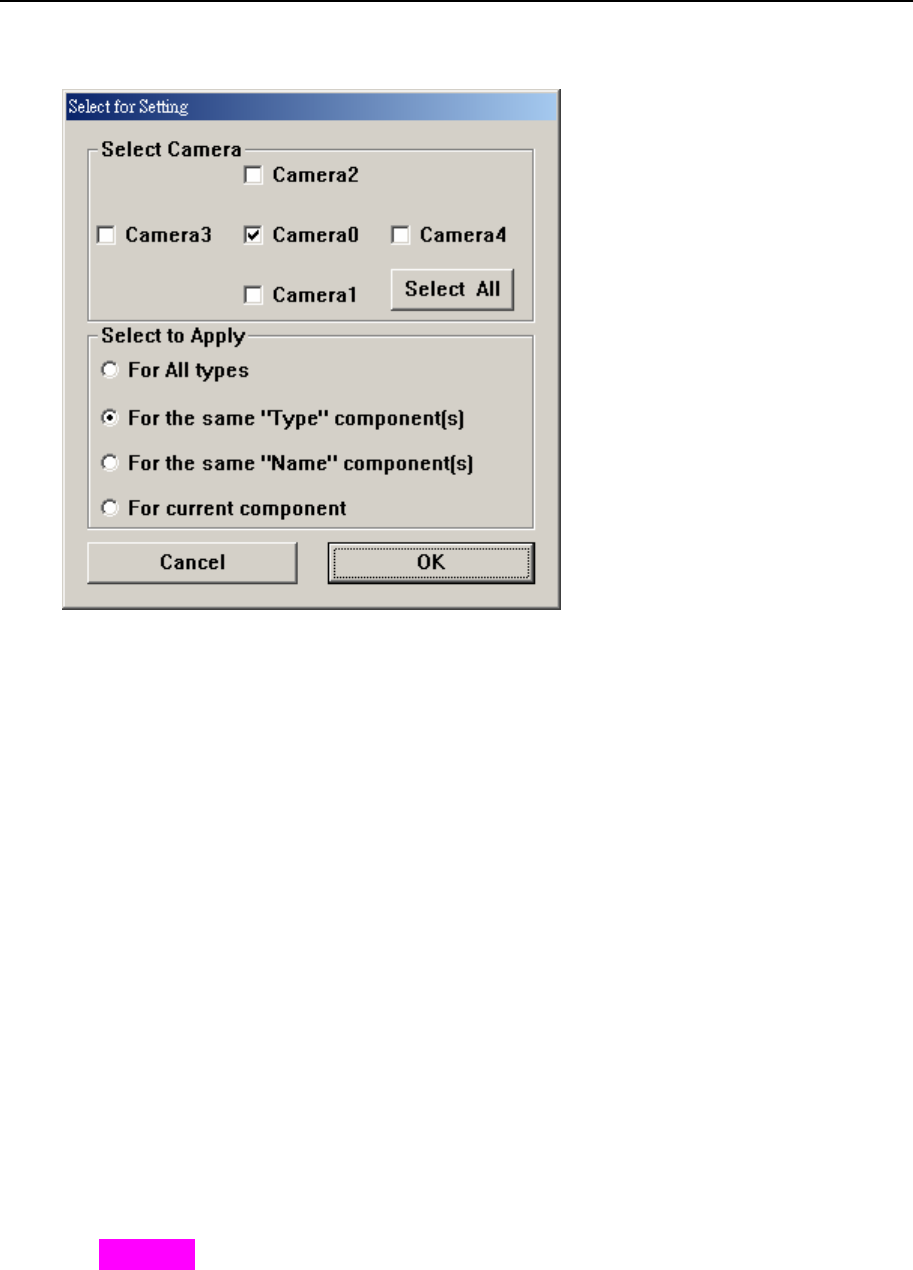

⑵ 在上圖所示對話框中設定相關的參數后，勾選（√）對應的“□Apply”項（否則
所設置的參數不會起作用），然後點擊“OK”，出現以下對話框：
此對話框的作用是：
上半部分區域用於選擇所需設置檢測參數的檢測框（即元件）所在的鏡頭方
向，默認設置為勾選（√）“當前選擇元件（即檢測框）”所在的鏡頭方向（如
上圖所示為“Camera0”）。
如果在其他鏡頭方向下還有與“當前選擇元件（即檢測框）”具有相同類型
相同屬性的檢測框，則可同時勾選（√）相應的鏡頭（方向），這樣能夠同時設定
在不同鏡頭方向下具有“同類型同屬性”的所有檢測框的“檢測參數”。
下半部分區域用於設置“按類型（By Type）”還是“按單個元件（即當前選
擇元件）”進行設置檢測參數
① For All Types：對所有類型（即整個程式中的全部檢測框）進行設定；
② For the same“Type” component[s]：按當前所選擇的類型進行設定；
③ For the same“Name” component[s]：按“多聯板”中與當前所選擇的元件
具有相同“名稱（Name）”的所有元件進行設定；
④ For current component：只對“單個元件（即當前所選擇的元件）”進行設定。
⑶ 在上圖對話框中勾選（√）正確所需的項目后，點擊“OK”，即可完成設置。
4.3.3、補充説明
利用 Setting 功能按鈕，不能對以下的檢測框進行設置/修改檢測參數：
① 短路框（即 Solder 框）
② SolderPaste 框（Grayw.）
③ ROI 框、Extra 框、Edge 框
TR7100 AOI 簡易程式製作手冊【TT088】
第 39 页 共 45 页 2006-04-20
4.3.4、電阻或排阻的檢測參數設置方法
對於爐后（Post ReFlow Oven）AOI 檢測程式，電阻或排阻的“本體框”上通常都
會同時依附有以下兩种用於不同檢測内容的“Voidwindow 框”：
① 用於檢測“焊點”，此時的“Voidwindow 框”稱爲“空焊框”；
② 用於檢測“反白（即翻件）”，此時的“Voidwindow 框”稱爲“反白框”。
但“空焊框”與“反白框”的參數設置通常都不會一樣。这就需要對“空焊框”與
“反白框”先後分兩次來設置檢測參數。下面以 R0603 電阻為例。

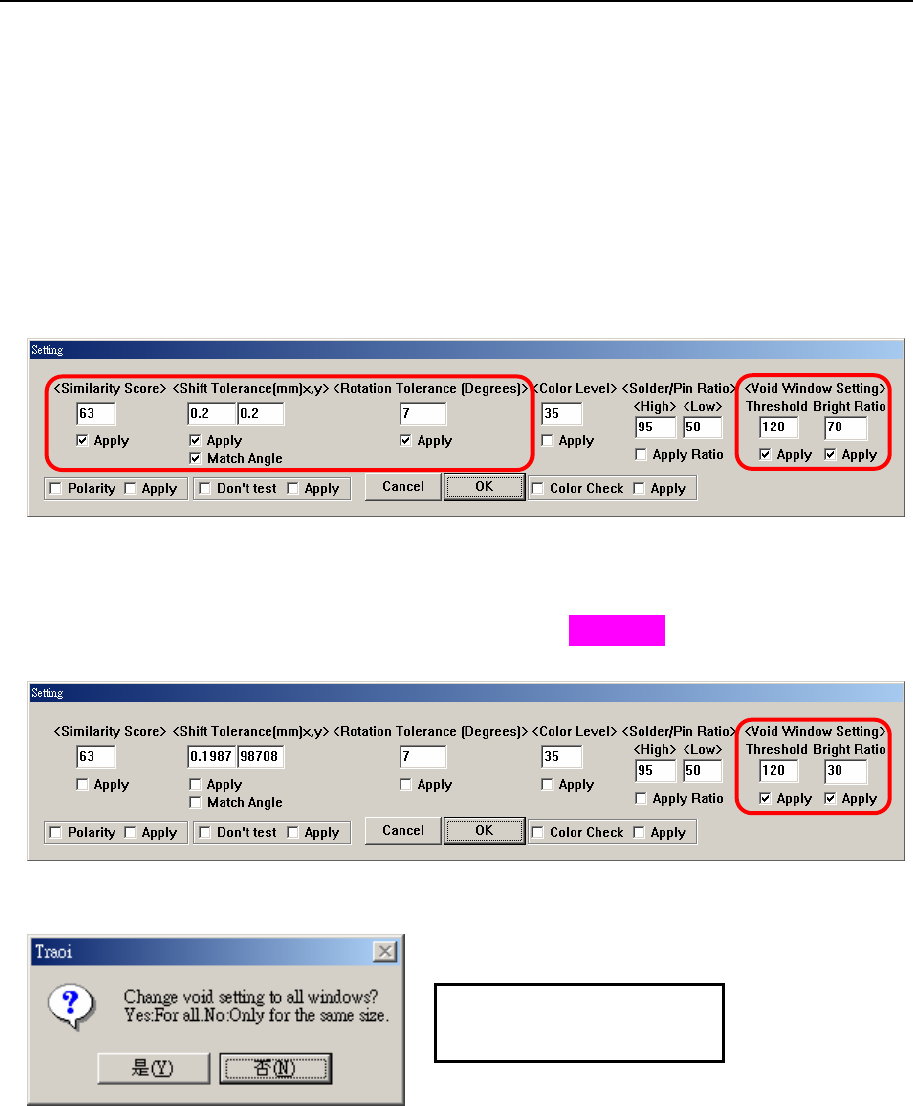

⑴ 先“按類型（By Type）”對“本體框”和“反白框”的檢測參數進行設定。如下
圖紅框中所示：
⑵ 現在只需“按類型（By Type）”對檢測“焊點”的“空焊框”設定檢測參數即
可。方法為，先在“FOV 顯示區域”中選定的一個檢測“焊點”的“空焊框”（此
時該“空焊框”會顯示為“淺綠色”），然後點擊 Setting 功能按鈕，“按類型（By
Type）”設定“空焊框”的參數。如下圖紅框中所示：
在上圖中點擊“OK”后，在接著出現的對話框中選擇“For the same“Type ”
component[s]”項，然後點擊“OK”，會出現以下對話框：
① 選擇“是（Y）”：表示“本體框”附帶的所有“Voidwindow 框”都會採用“步
驟 ⑵”中所設定的參數作爲檢測參數。即“反白框” 和“空
焊框”的參數將會是一樣的。
② 選擇“否（N）”：表示只對與“步驟 ⑵”中所選定的“空焊框”（顯示為“淺
綠色”）具有相同大小的所有“Voidwindow 框”進行重新設置
參數。這樣，“反白框”採用的是“步驟 ⑴”中所設定的參
數；而“空焊框”採用的是“步驟 ⑵”中所設定的參數。
在此對話框中，選擇
“否（N）”即可。
TR7100 AOI 簡易程式製作手冊【TT088】
第 40 页 共 45 页 2006-04-20
4.4、“短路框（Solder 框）”檢測參數的設置方法
4.4.1、“短路框”有以下檢測參數
⑴ Bridge Threshold：即“短路灰階值”。參考設定值為“60 - 120”。
意義：黨“短路框”兩側的（像素）點的亮度高於所設定的“短路灰階值”時，
此（像素）點就會列入“不良”計算範圍。設置值越大，表示要求越松。
⑵ Tes t Range：即“測試範圍”。參考設定值為“40–100%”。默認設定為“100%”
意義：黨列入“不良”計算的（像素）點是連續的且所組成的長度大於所設定的
“測試範圍”，則表示所檢測的區域存在“短路”（顯示為紅色）。設置值
越大，表示要求越松。
⑶ 檢測方向：左右方向（LtRt），還是上下方向（UpDn）。
意義：用於指定“短路框”的檢測方向，是沿“短路框”的左右方向（LtRt）作
檢測，還是沿“短路框”的上下方向（UpDn）作檢測。如果設置的檢測方
向與實際的短路方向不一致，則會造成“漏測”。
備註：“檢測方向”通常在製作“短路框”時就已經預設好。除非預設不正確，
否則都不需要從新設定或更改。
4.4.2、按類型（By Type）設置/調整的方法
⑴ 先“按類型”將整個（IC 等）類型所有元件的“短路框”都添加完畢
⑵ 設置參數“Bridge Threshold”。方法如下：

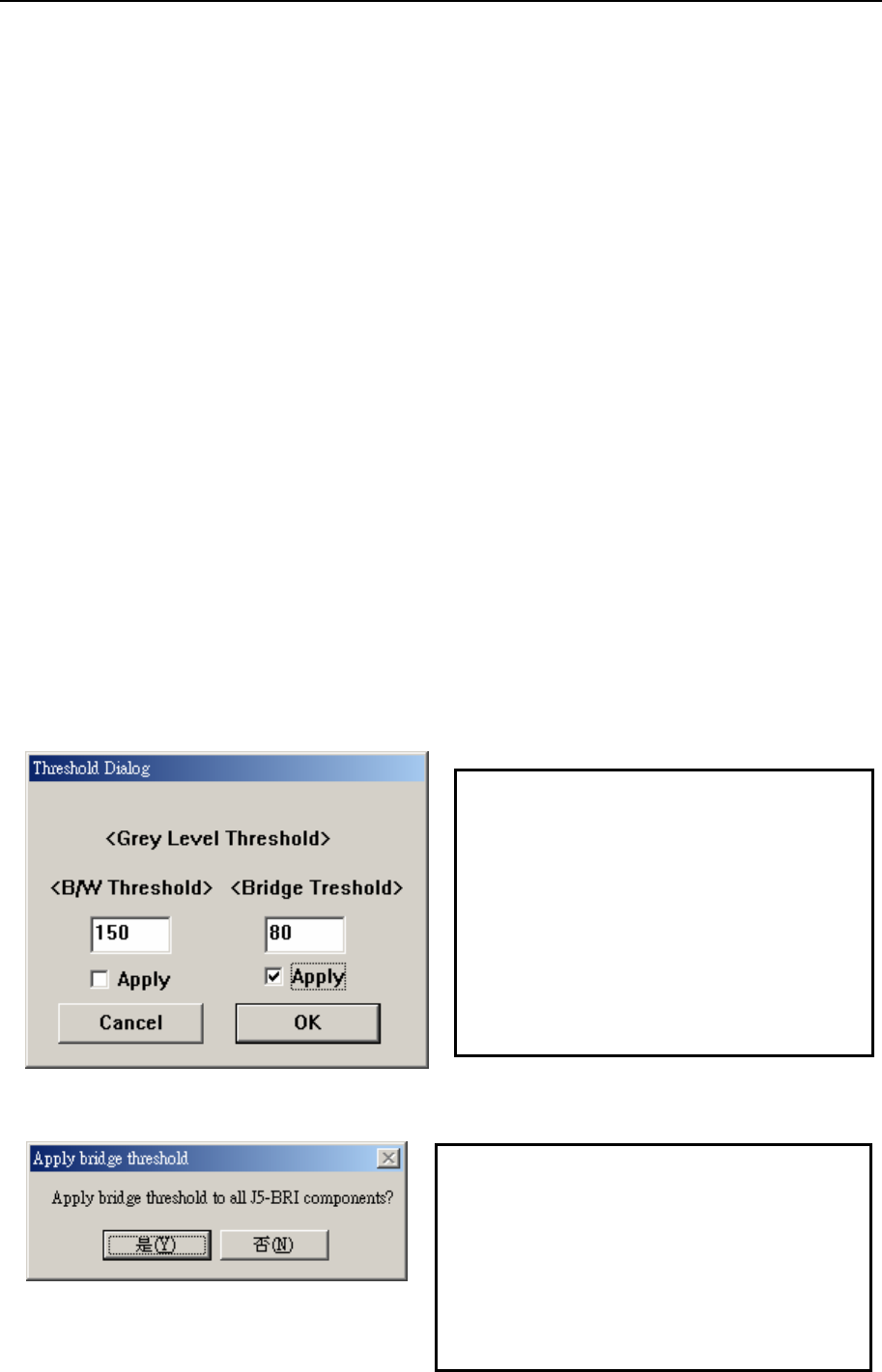

用“編輯框”框住其中的一個或多個“短路框”，然後用鼠標右鍵單擊“編
輯框”的左上角，出現以下對話框
⑶ 在上圖對話框中輸入參數“Bridge Threshold 值”后，勾選（√）“□Apply”項，
點擊“OK”，出現以下對話框
“Solder 框”有兩种用途：
① 檢測“短路”，對應的參數為左邊對
話框中的“Bridge Threshold”項。此時
稱爲“短路框”。
② 檢測“面積”，即 檢 測 “亮”的區域
是否變“暗”。 對應的參數為左邊對話
框中的“B/W Threshold”項。此時稱
爲“Pin 框（即 Pin_Window）”。
① 選擇“是（Y）”：表示“按類型”設
定 / 改變“短路框”的 “ Bridge
Threshold”參數值
② 選擇“否（N）”：表示只設定/改變
“編輯框”所框住的“短路框”的
“Bridge Threshold”參數值
