TR7100 AOI 簡易程式製作手冊【TT088】
第 40 页 共 45 页 2006-04-20
4.4、“短路框（Solder 框）”檢測參數的設置方法
4.4.1、“短路框”有以下檢測參數
⑴ Bridge Threshold：即“短路灰階值”。參考設定值為“60 - 120”。
意義：黨“短路框”兩側的（像素）點的亮度高於所設定的“短路灰階值”時，
此（像素）點就會列入“不良”計算範圍。設置值越大，表示要求越松。
⑵ Tes t Range：即“測試範圍”。參考設定值為“40–100%”。默認設定為“100%”
意義：黨列入“不良”計算的（像素）點是連續的且所組成的長度大於所設定的
“測試範圍”，則表示所檢測的區域存在“短路”（顯示為紅色）。設置值
越大，表示要求越松。
⑶ 檢測方向：左右方向（LtRt），還是上下方向（UpDn）。
意義：用於指定“短路框”的檢測方向，是沿“短路框”的左右方向（LtRt）作
檢測，還是沿“短路框”的上下方向（UpDn）作檢測。如果設置的檢測方
向與實際的短路方向不一致，則會造成“漏測”。
備註：“檢測方向”通常在製作“短路框”時就已經預設好。除非預設不正確，
否則都不需要從新設定或更改。
4.4.2、按類型（By Type）設置/調整的方法
⑴ 先“按類型”將整個（IC 等）類型所有元件的“短路框”都添加完畢
⑵ 設置參數“Bridge Threshold”。方法如下：
用“編輯框”框住其中的一個或多個“短路框”，然後用鼠標右鍵單擊“編
輯框”的左上角，出現以下對話框
⑶ 在上圖對話框中輸入參數“Bridge Threshold 值”后，勾選（√）“□Apply”項，
點擊“OK”，出現以下對話框
“Solder 框”有兩种用途：
① 檢測“短路”，對應的參數為左邊對
話框中的“Bridge Threshold”項。此時
稱爲“短路框”。
② 檢測“面積”，即 檢 測 “亮”的區域
是否變“暗”。 對應的參數為左邊對話
框中的“B/W Threshold”項。此時稱
爲“Pin 框（即 Pin_Window）”。
① 選擇“是（Y）”：表示“按類型”設
定 / 改變“短路框”的 “ Bridge
Threshold”參數值
② 選擇“否（N）”：表示只設定/改變
“編輯框”所框住的“短路框”的
“Bridge Threshold”參數值
TR7100 AOI 簡易程式製作手冊【TT088】
第 41 页 共 45 页 2006-04-20
⑷ 在上圖對話框中點擊“是（Y）”，出現以下對話框
⑸ 設置參數“Test Range”。方法如下：
用“編輯框”框住其中的一個或多個“短路框”，然後用鼠標右鍵單擊“編
輯框”的左下角，出現以下對話框
⑹ 在上圖對話框中輸入參數“Test Range 值”后，點擊“OK”，出現以下對話框
① 選擇“是（Y）”：表示“按類型”設定；
② 選擇“否（N）”：表示只對“編輯框”所框住的“短路框”進行設定。
備註：所有鏡頭（方向）下具有相同類型（Type）的“短路框”都會被一起設定好。
4.4.3、對所有類型（All Type）的“短路框”進行統一設置/調整的方法
⑴ 設置參數“Bridge Threshold”。執行以下菜單命令即可：“Program Setting →
Solder/Pin Setting → Solder/Pin Bridge Threshold Setting”
⑵ 設置參數“ Test Range ” 。執行以下菜單命令即可：“ Program Setting →
Solder/Pin Setting → Set Bridge Test Range”

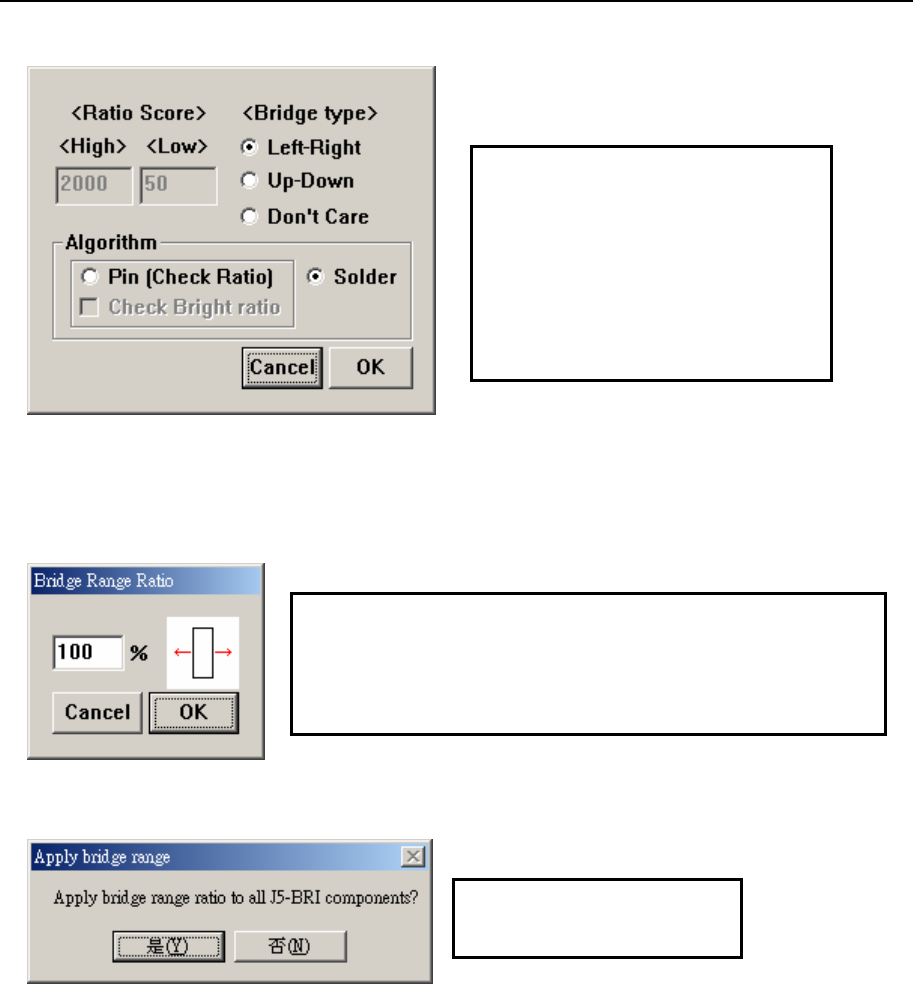

在左邊的對話框中點擊
“Cancel”即可。
此對話框用於查看或修改
“短路框”的檢測方向。
如果選擇“⊙Don’t Care”
項，則表示不作“短路”檢測。
此對話框用於設定或更改“短路框”的“測試範圍”。
① 對於排阻與連接器（Connector），參考設定值為
“40–80%”；
② 對於 IC，參考設定值為“60–100%”
在左邊的對話框中點
擊“是（Y）”即可。
