TR7100 AOI 簡易程式製作手冊【TT088】
第 41 页 共 45 页 2006-04-20
⑷ 在上圖對話框中點擊“是（Y）”，出現以下對話框
⑸ 設置參數“Test Range”。方法如下：
用“編輯框”框住其中的一個或多個“短路框”，然後用鼠標右鍵單擊“編
輯框”的左下角，出現以下對話框
⑹ 在上圖對話框中輸入參數“Test Range 值”后，點擊“OK”，出現以下對話框
① 選擇“是（Y）”：表示“按類型”設定；
② 選擇“否（N）”：表示只對“編輯框”所框住的“短路框”進行設定。
備註：所有鏡頭（方向）下具有相同類型（Type）的“短路框”都會被一起設定好。
4.4.3、對所有類型（All Type）的“短路框”進行統一設置/調整的方法
⑴ 設置參數“Bridge Threshold”。執行以下菜單命令即可：“Program Setting →
Solder/Pin Setting → Solder/Pin Bridge Threshold Setting”
⑵ 設置參數“ Test Range ” 。執行以下菜單命令即可：“ Program Setting →
Solder/Pin Setting → Set Bridge Test Range”
在左邊的對話框中點擊
“Cancel”即可。
此對話框用於查看或修改
“短路框”的檢測方向。
如果選擇“⊙Don’t Care”
項，則表示不作“短路”檢測。
此對話框用於設定或更改“短路框”的“測試範圍”。
① 對於排阻與連接器（Connector），參考設定值為
“40–80%”；
② 對於 IC，參考設定值為“60–100%”
在左邊的對話框中點
擊“是（Y）”即可。
TR7100 AOI 簡易程式製作手冊【TT088】
第 42 页 共 45 页 2006-04-20
4.4.4、按單個“短路框”進行設置/調整參數的方法
⑴ 設置參數“Bridge Threshold”。方法如下：
用鼠標右鍵單擊“短路框”的左上角，即可在出現的對話框中進行設置/調整。

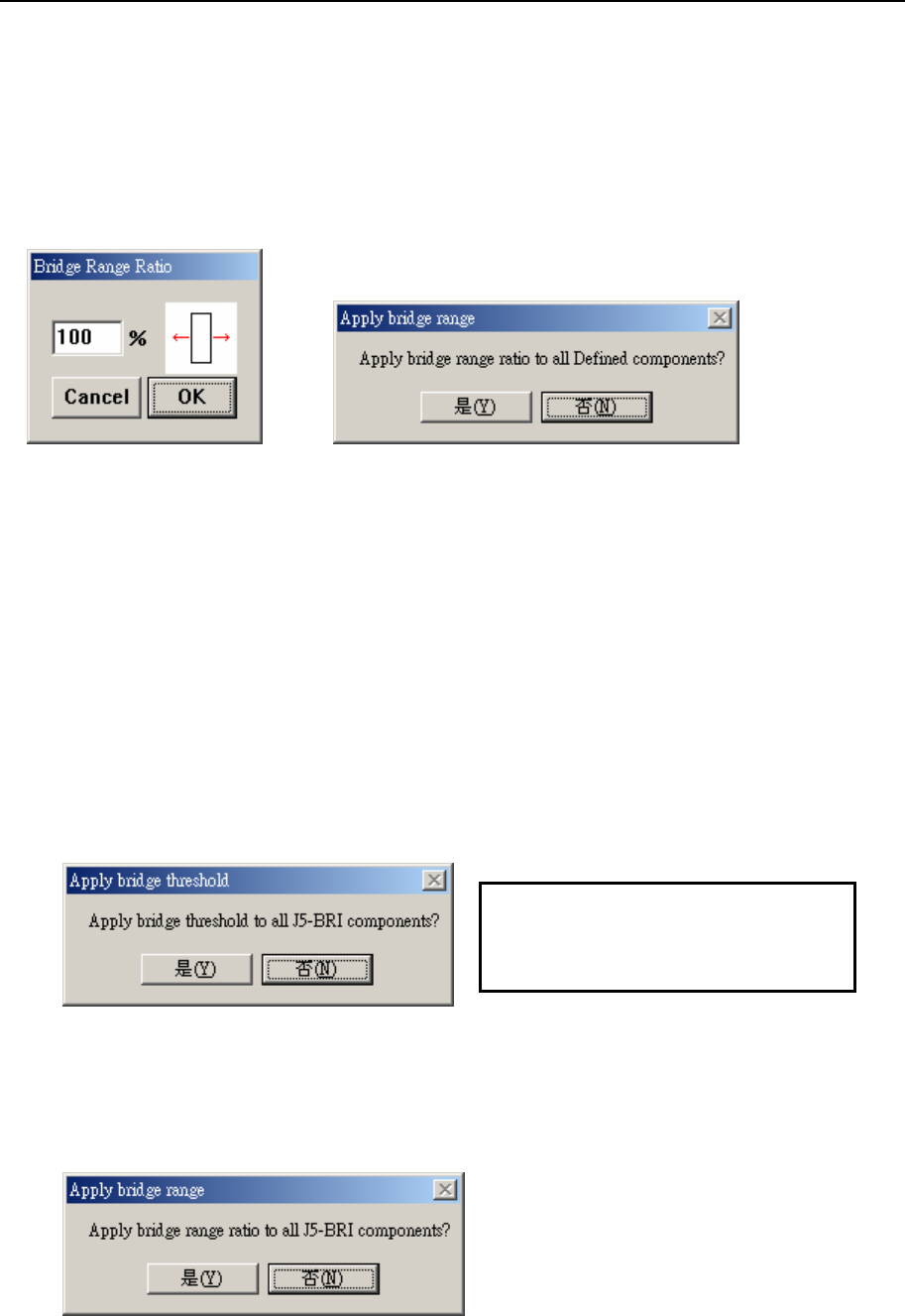

⑵ 設置參數“Test Range”。方法如下：
用“編輯框”框住“短路框”，然後用鼠標右鍵單擊“編輯框”的左下角，
出現以下左圖所示的對話框
在上面左圖所示的對話框中輸入所需的參數“Test Range 值”，點擊“OK”
后，會出現上面右圖所示的對話框，選擇“否（N）”即可。
⑶ 更改“檢測方向”。方法如下：
用鼠標左鍵雙擊“短路框”的左上角，即可在出現的對話框中進行設置/調整。
4.4.5、同時對多個“短路框”進行設置/調整參數的方法
先用“編輯框”框住所需設置/調整參數的多個“短路框”。
⑴ 設置參數“Bridge Threshold”。方法如下：
用鼠標右鍵單擊“編輯框”的左上角，即可在出現的對話框中進行設置/調
整。設置好參數“Bridge Threshold 值”后，勾選（√）“□Apply”項，點擊
“OK”，出現以下對話框。
⑵ 設置參數“Test Range”。方法如下：
用鼠標右鍵單擊“編輯框”的左下角，即可在出現的對話框中進行設置/調
整。設置好參數“Test Range 值”后，點擊“OK”，出現以下對話框。在下面的
對話框中選擇“否（N）”即可。
⑶ 更改“檢測方向”。方法如下：
在上述“步驟 ⑴”中最後出現的對話框中進行調整即可。
在左圖所示的對話框中選擇
“否（N）”，然後在接著出現的
對話框中點擊“Cancel”即可。
TR7100 AOI 簡易程式製作手冊【TT088】
第 43 页 共 45 页 2006-04-20
4.5、“Pin 框（Pin_Window）”檢測參數的設置方法
4.5.1、“Pin 框”有以下檢測參數
⑴ B/W Threshold：即“亮暗灰階值”。參考設定值為“120 - 180”。
意義：此參數用於設定“Pin 框”的“基準參考面積”。黨設定此參數時，“Pin
框”内亮度高於此參數的（像素）點所組成的面積即為“基準參考面積”。
設定時，“基準參考面積”部分會顯示為 綠色 。
備註：每次設定此參數時，“基準參考面積”都會隨著“Pin 框”内的亮度分佈狀
況重新改變。因此，通常不會（按類型）設定或調整此參數。
⑵ 檢測面積比例：Ratio Score
① High：用於設定“Pin 框”内“亮的區域”允許比“基準參考面積”多出的面
積百分比。最大的設定值為“2000%”
意義：檢測時，如果“Pin 框”内“亮的區域”比“基準參考面積”多出的面積比
例大於參數“High”的設定值，則判定“Pin 框”為“多錫（OS）”。
② Low：用於設定“Pin 框”内“亮的區域”允許比“基準參考面積”少了的面
積百分比。最大的設定值為“100%”
意義：檢測時，如果“Pin 框”内“亮的區域”比“基準參考面積”少了的面積比
例大於參數“Low”的設定值，則判定“Pin 框”為“少錫（LS）”。

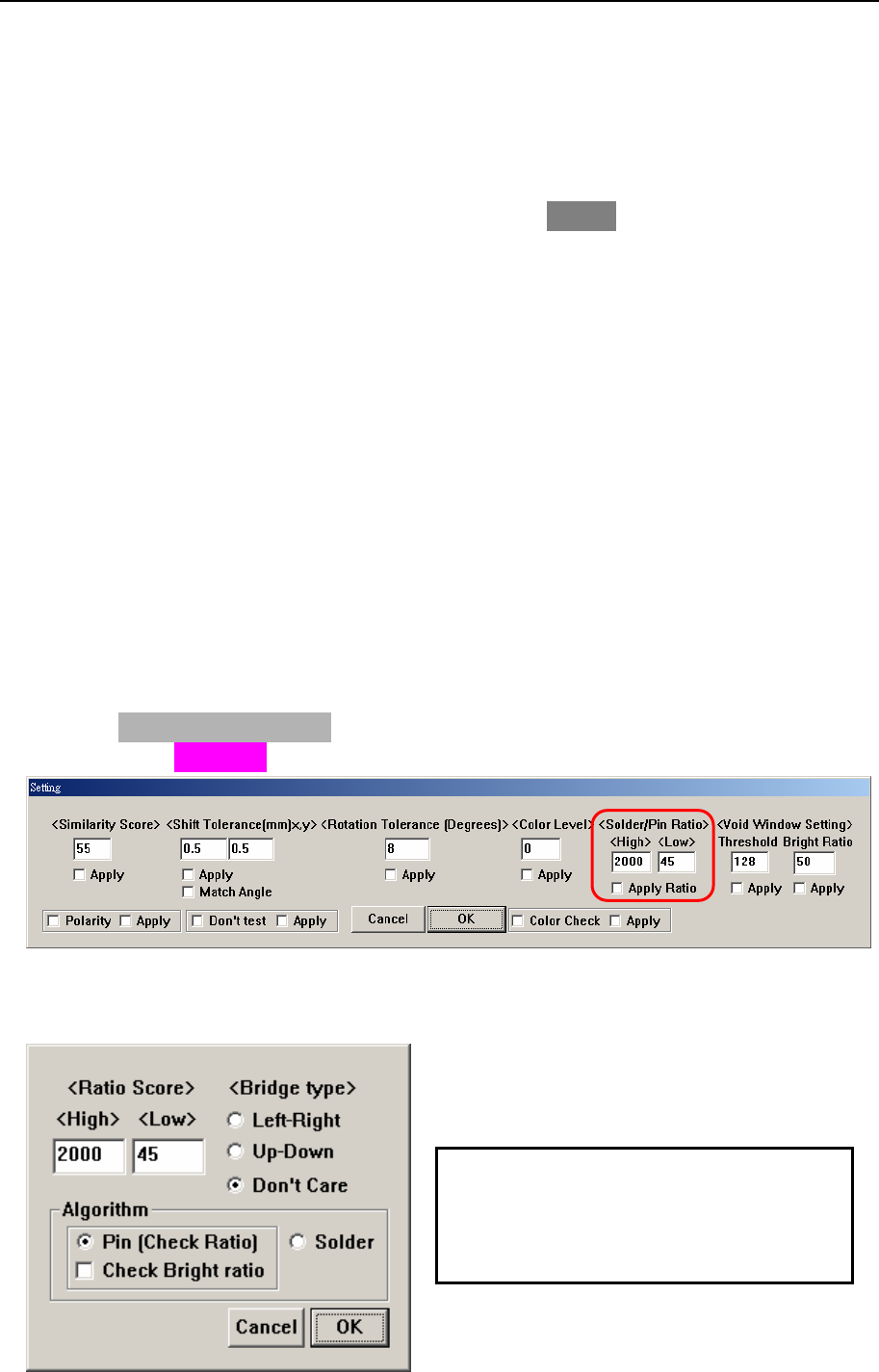

4.5.2、設置/調整“檢測面積比例”的方法
先在“Component List”欄位或“FOV 顯示區域”中選定一個“Pin 框”（的名
稱），然後點擊 Setting 功能按鈕，在以下對話框的紅框區域中進行設置或調整即可。
備註：利用上圖對話框可以按類型或按單個元件對“Pin 框”進行設置或調整。
4.5.3、按單個“Pin 框”設置/調整“檢測面積比例”的方法
用鼠標左鍵雙擊“Pin 框”的左上
角，會出現左圖所示的對話框，然後輸
入所需的參數“ High 值”與 “ Low
值”，點擊“OK”即可。
