TR7100 AOI 簡易程式製作手冊【TT088】
第 5 页 共 45 页 2006-04-20
三、多聯板的製作
3.1、説明：对于单板,不需要执行生成（Generate）多联板的操作過程，而直接执行后
面的第“四”大步骤。
3.2、“多联板”的製作步驟
⑴ 执行“Edit → Multiple Board”菜單命令，在以下画面中输入“X 方向的小板数
目（列数）”和“Y 方向的小板数目（行数）”：
⑵ 在上圖對話框中輸入“列数”與“行数” 后，點擊“OK”，會出现如下“多联
板界面”
⑶ 在第1块板子（即上圖左上角处那塊板子）上寻找两个“对角元件”，确定第1块
板子的位置及旋转角度（即进板角度偏差，以“小于 0.05 度”为宜）。
Find（X1，Y1）→ Get（X1，Y1）→ Find（X2，Y2）→ Get（X2，Y2）
⑷ 在其余所有的小板上分別寻找一个元件（此元件必須与在第1塊小板上所寻找的
第一个元件的名称相同，稱作“指定元件”）。 【 Get CAD 】
⑸ 在“多联板界面”中左上角处點擊“Generate”命令按鈕，即可生成“多联板”。
对于多联板，通
常定義其左上角
那块板子为“第
1 块小板”，且
“第1块”板子
（的 CAD 資料）
必须设定为“T”
面（即 TOP 面）。
“多联板界面”
如果所有小板的布局（面及方向）都相
同则勾选（√）“All the same board”
项；反之则不能勾选。
X 方向的小板数目（列数）
Y 方向的小板数目（行数）
TR7100 AOI 簡易程式製作手冊【TT088】
第 6 页 共 45 页 2006-04-20

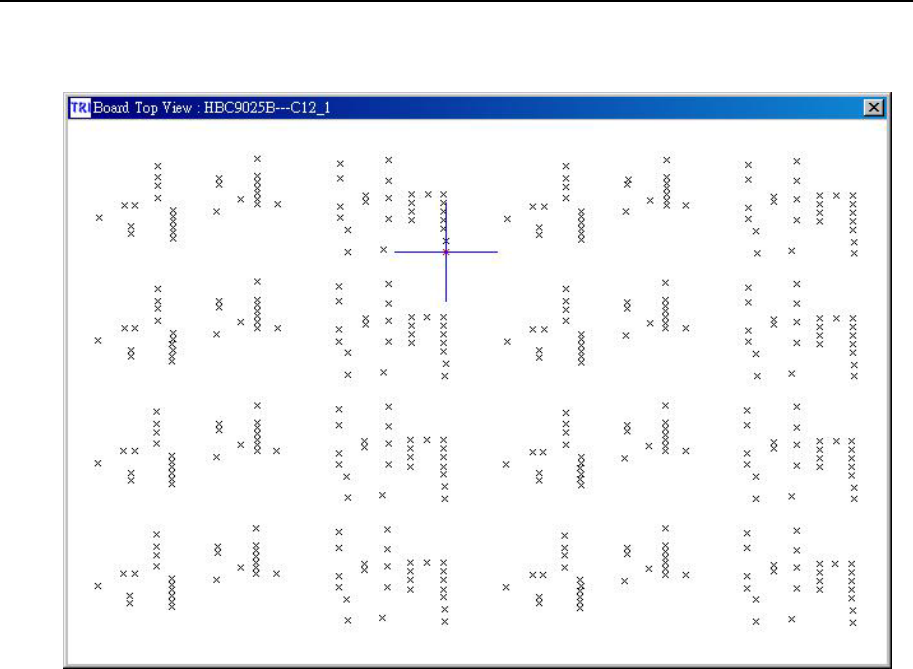

⑹ 执行“Find → Board Top View”菜單命令，然後在下圖畫面核对“多联板”中
的小板布局是否正確？
備註：如果“多联板”中的小板布局不正確，則需要重新加載原來整理好的 CAD
資料（*.txt），從而進行重新生成（Generate）“多联板”的過程。
四、確認實際檢測範圍的大小是否適合與修正方法
确认板子的尺寸（即实际检测范围的大小）是否适宜，並進行修正。因为不能在
TR7100.exe 中使用“Program Setting → Panel → Set Panel Size” 菜單命令重新
更改 PCB 板的尺寸（即实际检测范围的大小），否则全部检测框会被删除。
㈠ 如果板子边缘有大元件（例如 IC，Connector 等），通常都需增大板子的尺寸；
㈡ 如果板子边缘为小元件（规格为 1206 以下之元件），則不需增大板子的尺寸；
㈢ 修正方法：
① 兩邊對稱增大：通過菜單命令“Set → Board Size”進行修正；
② 只需單邊增大：通過增加一個“輔助元件坐標”的方法進行修正。
TR7100 AOI 簡易程式製作手冊【TT088】
第 7 页 共 45 页 2006-04-20
五、設定 Mark 點（即獲取 Mark 點的坐標位置及影像）
5.1、执行“Find → Fiducial Mark”菜單命令，出現如下“Mark 点设定界面”
5.2、设定“Mark 点”的步驟如下
⑴ 首先在整块 PCB 板上寻找两个“对角元件”，确定整块 PCB 板的位置及旋转角度
（即进板角度偏差，以“小于 0.05 度”为宜）。
Find（X1，Y1）→ Get（X1，Y1）→ Find（X2，Y2）→ Get（X2，Y2）
⑵ 在“LED Control”欄位裏設定光源：頂燈較亮（255～180），側燈最暗（30～0）
⑶ 獲取两个“Mark 点”的影像及坐标位置（Freeze → Set FM）。操作步驟如下：
① 在 PCB 板（即“即時影像畫面”區域）上通過鼠標左鍵點擊尋找到第一個
Mark 点的位置，調整“紅框”的大小與位置，使其較 Mark 点略大（1～2
Pixels），並且使紅色十字綫交叉點與 Mark 点的中心位置重合
② 點擊“Freeze”，激活“Set FM”命令按鈕
③ 點擊“Set FM”，獲取第一個 Mark 点的影像及坐標位置
④ 在 PCB 板（即“即時影像畫面”區域）上通過鼠標左鍵點擊尋找到第二個
Mark 点的位置，調整“紅框”的大小與位置，使其較 Mark 点略大（1～2
Pixels），並且使紅色十字綫交叉點與 Mark 点的中心位置重合
⑤ 點擊“Freeze”，激活“Set FM”命令按鈕
⑥ 點擊“Set FM”，獲取第二個 Mark 点的影像及坐標位置
⑷ 在上图“Mark 点設定界面”中的右下角処点击“Save Setting”命令按鈕，保存
所獲取的“Mark 點”的影像及坐標位置，生成*.PCB 文檔（储存 PCB 板的定位
资料）。
即時影像畫面
