Einbau Halteklammer Hubachse/Ausricht ung Spindel /Kontrolle Zahnradbefestigung S pindel MTC2 Ausgabe 06/2004 11 : Drücke n Sie v on Hand die A bstreif erhülse nac h unten u nd führ en Sie den S tift der Halte klam- mer …
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
10
: Kontrollieren Sie, wo sich die Madenschraube befindet. Befinden sich in beiden Bohrungen
Madenschrauben, muss die Halteklammer nicht nachgerüstet werden.
Fehlt in einer der beiden Bohrungen eine Madenschraube, muss die Halteklammer nachgerü-
stet werden, dabei unterscheiden sich die Montageschritte (siehe Bild).
1
: Je nachdem, wo sich die Bohrung befindet, fahren Sie mit dem nächsten Kapitel oder dem
übernächsten fort.
1.4.1 Einsetzen der Halteklammer bei Bohrung hinten
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Die folgenden Fotos wurden zur besseren Übersichtlichkeit mit ausgebautem Trägerwinkel ge-
macht. 1
1
: Entfernen Sie die Inbusschraube Größe 4 und bewahren Sie diese auf.
1
Montage Bohrung hinten
Montage Bohrung vorn
Kassettenaufnahme
Diese Schraube
entfernen
(kleine Ratsche mit
Inbus Größe 4
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
11

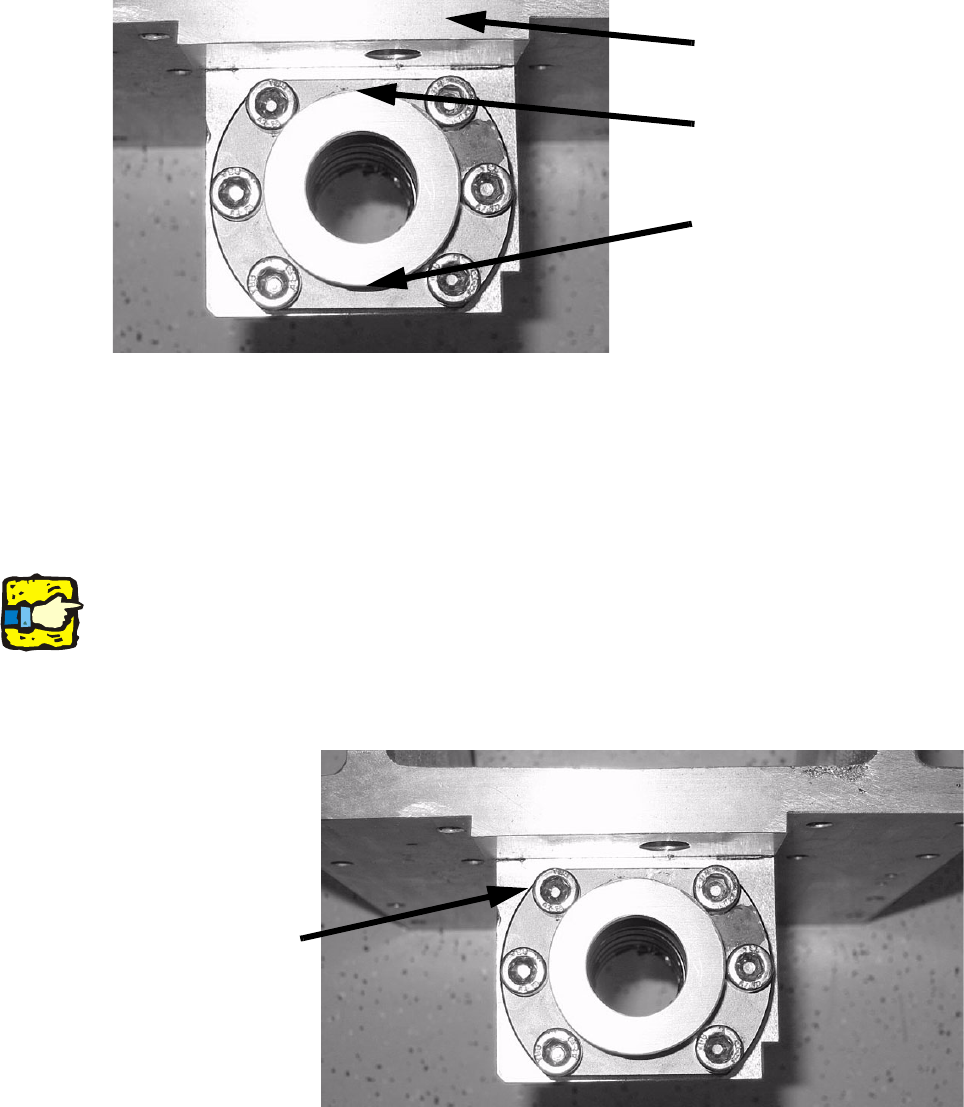

: Drücken Sie von Hand die Abstreiferhülse nach unten und führen Sie den Stift der Halteklam-
mer an der im Bild gezeigten Position in die Flanschmutter ein.
1
Nicht in die Abstreiferhülse einführen! 1
1
1
1
1
1
1
1
Abstreiferhülse
Halteklammer
Flanschmutter
Einbau Halteklammer Hubachse/Ausrichtung Spindel/Kontrolle Zahnradbefestigung Spindel MTC2
Ausgabe 06/2004
12
: Legen Sie die Halteklammer nach links um und setzen Sie die Schraube wieder ein.
Ziehen Sie diese nur leicht fest, so daß die Klammer noch bewegt werden kann.
1
1
: Drücken Sie die Halteklammer wie im Bild gezeigt mit geeignetem Werkzeug an die Flan-
schmutter, so daß die Klammer ganz anliegt und ziehen Sie die Schraube fest.
1
1
1
1
Die Klammer muss ganz anliegen, um das Aufklappen der Aluminium-Abdeckung der Spindel-
mutter zu verhindern. 1
1
1
1
Halteklammer
Schraube
